| 检测类型 | 光电采样 | |

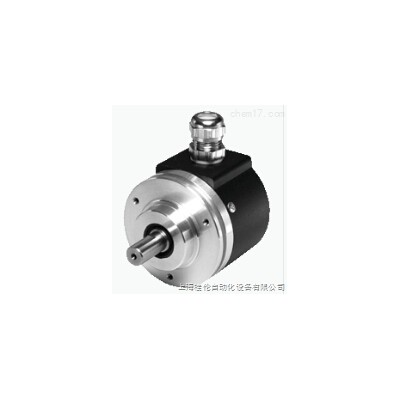

| 设备类型 | 多圈绝对值编码器 | |
| 功能性安全相关参数 | ||
|---|---|---|
| MTTFd | 150 a | |
| 任务时间 (TM) | 20 a | |
| L10 | 1,9 E+11 在 6000 rpm 和 20/40 N 轴向/径向轴负载下 | |
| 诊断覆盖率 (DC) | 0 % | |
| 电气技术规格 | ||
| 工作电压 | 4,5 ... 30 V DC | |
| 空载电流 | 最大 180 mA | |
| 可用前的时间延迟 | < 250 ms | |
| 线性度 | ±在 16 位时为 2 LSB，在 13 位时 ± 1 LSB，在 12 位时 ± 0.5 LSB | |
| 输出码 | 格雷码，二进制码 | |
| Code course（计数方向） | 顺时针递减（顺时针旋转，code course 递减） | |
| 接口 | ||
| 接口类型 | SSI | |
| 单稳态触发时间 | 20 ± 10 µs | |
| 分辨率 | ||
| 单圈 | 可达 16 Bit | |
| 多匝 | 14 Bit | |
| 总体解决方案 | 可达 30 Bit | |
| 传输速率 | 0,1 ... 2 MBit/s | |
| 电压降 | UB - 2,5 V | |
| 符合标准 | RS 422 | |
| 输入 1 | ||
| 输入类型 | 选择计数方向（顺时针/逆时针） | |
| 信号电压 | ||
| 高 | 4,5 ... 30 V | |
| 低 | 0 ... 2 V | |
| 输入电流 | < 6 mA | |
| 接通延时 | < 10 ms | |
| 连接 | ||
| 连接器 | 类型 9416 (M23)，12 针，类型 9416L (M23)，12 针 | |
| 电缆 | ∅7 mm，6 x 2 x 0.14 mm2，1 m | |
| 符合标准 | ||
| 防护等级 | DIN EN 60529，IP65（不含轴封） ; DIN EN 60529，IP66/IP67（有轴封） | |
| 气候测试 | DIN EN 60068-2-3，无冷凝 | |
| 发射干扰 | DIN EN 61000-6-4 | |
| 抗扰度 | DIN EN 61000-6-2 | |
| 耐冲击性 | DIN EN 60068-2-27，100 g，6 ms | |
| 抗振性 | DIN EN 60068-2-6，20 g，10 ... 2000 Hz | |
| 认证和证书 | ||
| UL 认证 | cULus 认证，一般用途，2 类电源 | |
| 环境条件 | ||
| 工作温度 | -40 ... 85 °C (-40 ... 185 °F) | |
| 存储温度 | -40 ... 85 °C (-40 ... 185 °F) | |
| 机械规格 | ||
| 材料 | ||
| 组合 1 | 外壳：带粉末涂层的铝材 法兰：铝 轴：不锈钢 | |
| 组合 2 (Inox) | 外壳：不锈钢 法兰：不锈钢 轴：不锈钢 | |
| 质量 | 大约 460 g （组合 1） 大约 800 g （组合 2） | |
| 旋转速度 | 最大 12000 min -1 | |
| 惯性力矩 | 50 gcm2 | |
| 起始扭矩 | < 5 Ncm | |
| 轴负载 | ||
| 角度偏移 | ± 0,9 ° | |
| 轴向偏移 | 静态：±0.3 mm，动态：±0.1 mm | |
| 径向偏移 | 静态：±0.5 mm，动态：±0.2 mm | |
