| 产品特性 : | 启动电机 | 是否进口 : | 否 |
| 产地 : | 湖北襄阳 | 加工定制 : | 是 |
| 品牌 : | 忠东 | 型号 : | ZDR/ZDGQ |
| 额定电压 : | 10000 | 额定电流 : | 600 |
| 产品认证 : | 检验报告 | 物料编号 : | 25585 |

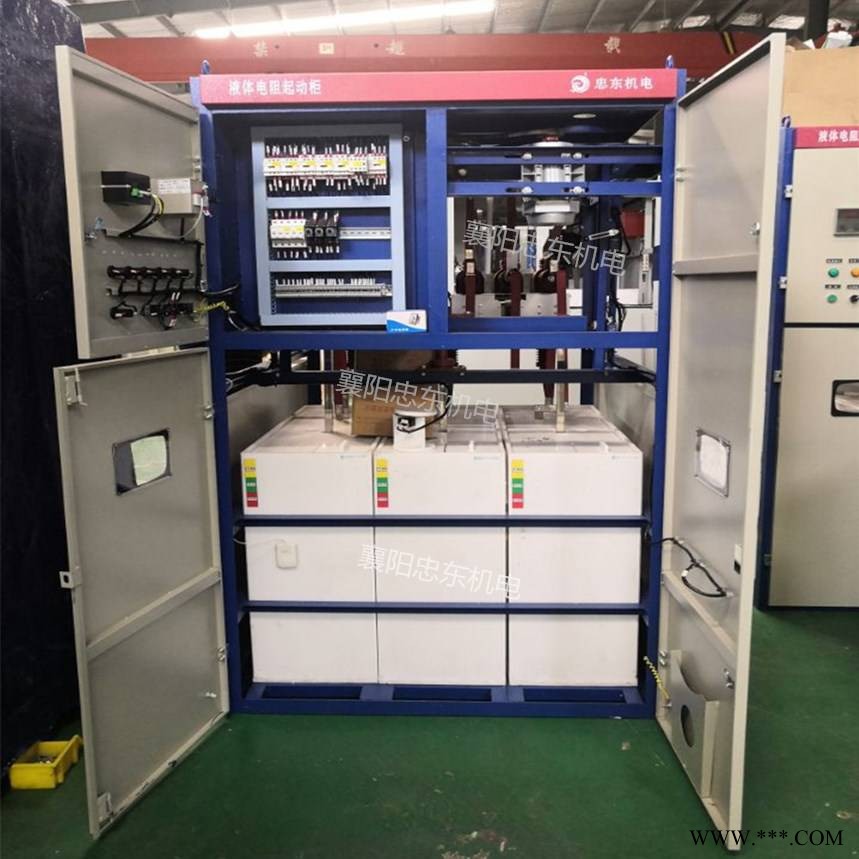

水电阻启动柜、 液阻启动控制柜是湖北襄阳忠东生产的一款成熟产品，质量可靠，性能稳定，适用于各类风机，水泵，压缩机，辊压机，球磨机，破碎机等负载。可使起动电流控制在2.5-3.5倍。电机平稳起动起来。
型 号 | 功率 | 转子电流 | 起动时间（S） | 起动温升（℃） |
ZDR-0.6 | 132KW、245KW、475KW、550KW、570kW、630KW | ≤560A | 15-25 | <5<> |
ZDR-1 | 710KW、800KW、900KW、1000KW、1120KW、1250kW | ≤750A | 15-25 | <8<> |
ZDR-2 | 1400KW、1500KW、1600KW、1800KW、2000KW、2500kW | ≤900A | 25-50 | <10<> |
ZDR-3 | 2800KW、3000KW、3150KW、3550KW、3700KW、4000KW | ≤1100A | 30-60 | <10<> |
ZDR-4 | 4500kW、5000KW、5500KW、6000KW | ≤1300A | 35-65 | <12<> |
ZDR-5 | ≤8000kW | ≤1500A | 35-70 | <12<> |
警告：本文禁止转载，一经发现，追究其法律责任。
备注：因现场环境差别及用户需求各异，实际参数可能与上述参数有所差异。
湖北襄阳液阻控制柜
一、概述
可广泛用于水泥、化工、钢铁、冶金、矿山等
行业90－lOOOOKW绕线式异步电机。
二、工作原理
湖北襄阳液阻控制柜是采用特种介质的水溶液作为电阻，在特殊设计的液阻箱中引入极板作电极串入电机转子回落中，电机起动时，由一小功率伺服电机带动极板移动来改变极板的相对位置，使液体电阻由大到小作无极变化，从而使电机低电流平滑起动。
三、环境条件
周围空气温度： （－40－＋50）℃
相对湿度：≤90％
海拨高度：≤ZOOOrn
安装场所无显著摇动和冲击振动；无腐蚀性气体；安装倾斜度≤5℃
电源要求：三相四线交流380V±10％，50HZ
四、技术参数
起动电流：lq≤1.3le
起动时间：10－60S，预整定，现场可调；
起动次数：连续起动5－10次；
电液正常工作温度：0～70℃；
柜体防护等级：lP20 lP30；
五、性能特点
起动性能远优于频敏变阻器、油浸变阻器、铸铁电阻等起动器；
软起动，起动电流小，约为电机额定电流的1.3倍；
可连续起动5－1O次；
起动过程平滑，对设备无机械应力冲击，可延长机械设备及电要的寿命；
可低电压起动，电网电压低于电机额定电压的10％时，可顺利起动；
适用性广，可适用任何负载状况下绕线式电机软起动，特别适用于重载起动；
具有起动超时、失压、超行程、超温等多重保护功能；
寒冷地区带自动加热功能；
结构简单、可靠，安装、维护方便。
六、型号说明
七、标准规格
八、安装基础
九、订货须知
提供绕线电机型号、额定功率、定子电流、定子电压、转子电流、转子电压；
提供电机拖动的负载特征（工况说明）；
是否成套订货，成套订货包括：高（低）压一次柜、高低压水电阻起动柜；
注明高压一次柜柜型（GG1A、XGN等）；
其它特殊要求,请在订货时与公司申明或协商。
