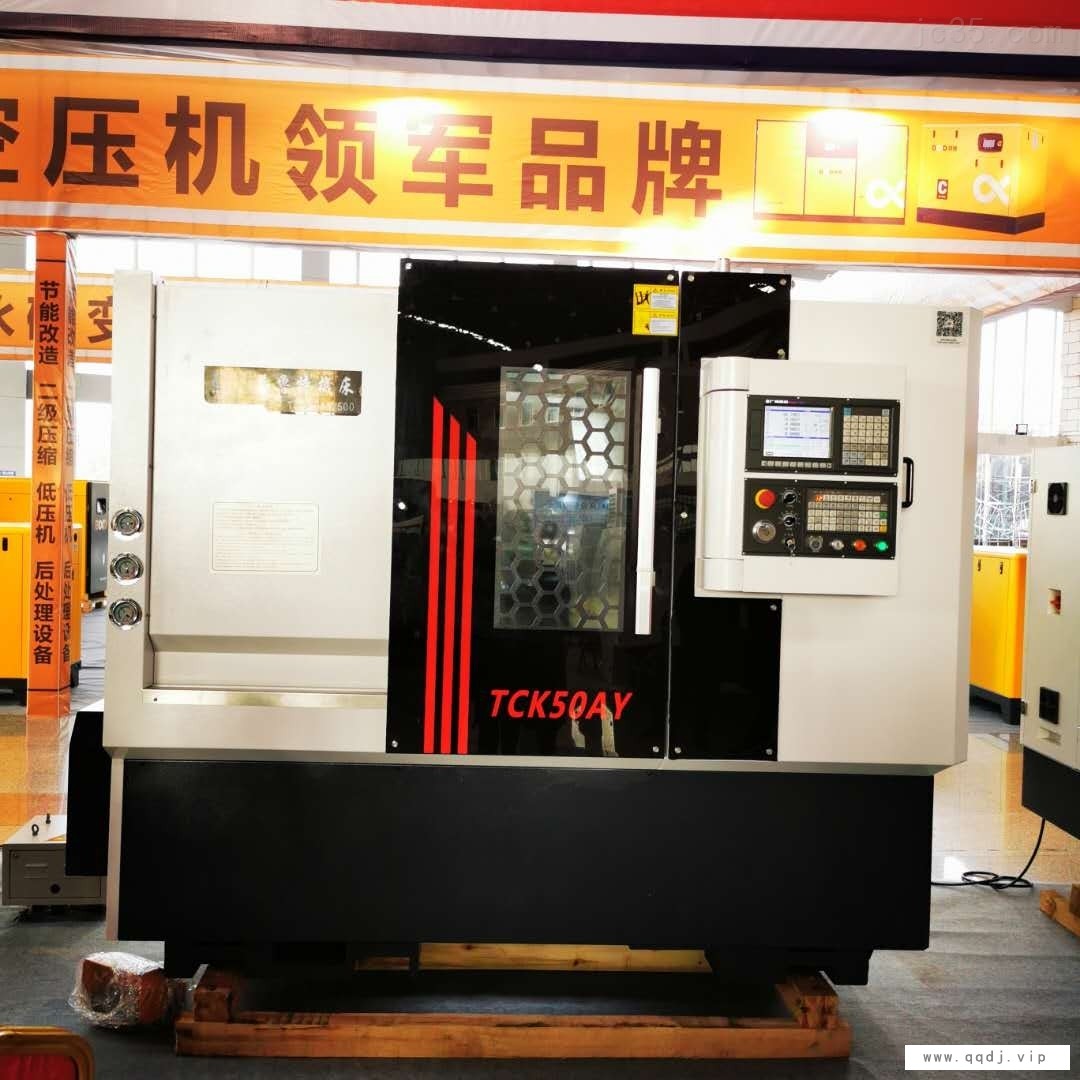

普鲁特机床斜轨数控机床TCK50AY
一、 机床主要结构特点：
本机床是一款高速度、高精度、高可靠性的斜床身机床。床座、床身、床头箱等主要构件均采用高强度材料铸造而成，确保机床*使用的稳定性。 采用30°整体斜床身结构，配置高精度预负荷中国台湾直线滚柱导轨，机床的位置精度高，排屑流畅、适合高速高精加工。 高速高精高刚性弹壳式主轴单元，伺服主轴电机、可以达到更高主轴转速。主轴单元在恒温室内组装，组装后经连续72小时恒温跑合，上机后再经连续72小时试运转，确保高速高精性能的可靠。 X/Z向伺服电机通过大扭矩低惯量弹性联轴器与丝杠直联，丝杠支承采用预拉伸结构，能消除传动背隙并预先补偿机床长时间运转中热变形对精度的影响，确保定位精度和重复定位精度；采用*的集中自动润滑装置，定时、定量的自动间歇式润滑，工作稳定可靠。 机床采用广数系统，使用更方便。 机床防护采用全防护设计，宜人性强，美观*，防水防屑可靠，维护方便。普鲁特机床斜轨数控机床TCK50AY参数：
| 机床型号 | 单位 | TCK50Ax500 |
| 床身上大回转直径 | mm | Φ560 |
| 横溜板大回转直径 | mm | Φ260 |
| 大加工长度 | mm | 500 |
| 大加工直径 | mm | ø140 |
| 标准卡盘规格 | 英寸 | 8″ |
| X轴大行程 | mm | 240 |
| Y轴大行程 | mm | ±40 |
| Z轴大行程 | mm | 540 |
| 主轴高转速 | rpm | 3500rpm |
| 主轴变速级数 |
| 无极变速 |
| 主轴端部代号 |
| A2-6 |
| 主轴通孔 | mm | Φ66 |
| 快移速度 | m/min | X:18 Z:18 |
| 切削进给速度 | mm/min | 1-15000 |
| X/Z轴重复定位精度 | mm | ±0.003 |
| X/Z向电机扭矩 | NM | 15/10（X向带抱闸） |
| 主轴电机功率 | KW | 11 |
| 铣削电机功率 | KW | 0.75/1.5 |
| 刀杆截面 | mm | 25×25 |
| 刀塔 |
| 带Y轴12工位动力刀塔 |
| 刀塔刀座 |
| BMT45（ER20） |
| 套筒直径 | mm | 70 |
| 套筒行程 | mm | 80 |
| 尾座大行程 | mm | 450 |
| 总电源容量 | KVA | 18 |
| 切削水箱容量 | L | 100 |
| 外形尺寸（长×宽×高） | mm | 2800×1850×1890 |
| 整机重量 | KG | 2900 |
