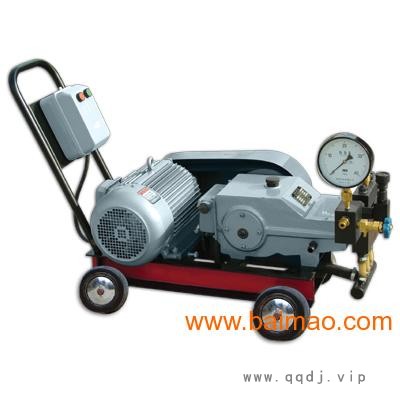

以下 管道试压泵/钢瓶试压泵/大流量试压泵详细信息 是由 发布：北京鸿源机械有限公司的注册者发布者提供 一、概述： 3D-SY系列**高压电动试压泵，可满足各种容器、管道、阀门作水压试验及爆破试验，试验压力均可由常压升至额定排出压力。泵的输送介质一般为常温清水，也可用乳化液、防锈水及粘度与水相近的油品，其温度为5～60℃。产品性能符合JB/T6809&**sh;93《** 二、详细说明：
3D-SY系列**高压电动试压泵，可满足各种容器、管道、阀门作水压试验及爆破试验，试验压力均可由常压升至额定排出压力。泵的输送介质一般为常温清水，也可用乳化液、防锈水及粘度与水相近的油品，其温度为5～
二、技术参数
型 号 | 额定工作压力 Mpa | 流量 L/h | 柱塞直径 mm | 行程 mm | 配套电机 型号及功率 | 外形尺寸 mm | 泵重 kg |
3D-SY122/100 | 100 | 122 | 12 |
| Y |
|
|
3D-SY847/125 | 125 | 84.7 | 10 | 40 | 5.5KW | 1690×675×1000 | 630 |
3D-SY687/160 | 160 | 68.7 | 9 |
|
|
|
|
3D-SY54/200 | 200 | 54 | 8 |
|
|
|
|
三、主要结构和工作原理
本泵为卧式三柱塞往复泵，由动力端和液力端二部分组成。
1、动力端
动力端由机身、曲轴、连杆、十字头、皮带轮组成。电动机通过三角皮带轮进行减速，并通过**连杆机构将旋**动转变为十字头的往复直线运动。
机身是一箱形结构的铸铁件，材料用**度铸件HT200，具有刚性好，强度高的特点。机身前端镗有三个安装密封的圆孔，以**柱塞与十字头的同轴度，同时机身后端开有一个长方形孔，便于十字头、连杆等零件的装拆。
曲轴为整体式三曲拐锻钢，材料采用40cr合金结构钢，经调质处理，具有强度高的特点，在曲轴轴颈处，装有单列圆锥滚子轴承。
