JFY-813 使用说明书
一、 产品概述
本产品是一款智能型电动机综合保护器，是传统热继电器的升级换代产品。该产品采用数字处理技术，高亮
度 LED 显示，通过内置的电流互感器检测电动机的三相负载电流，可以显示三相电流并根据电流判断是否存在
过载、欠载、缺相、三相电流不平衡等故障。当发生上述故障时，内部继电器触点断开，切断电动机电源。
二、 主要功能
|
| l | 电流显示 | ● 三相不平衡保护 |
| |
|
| l | 过载保护 | ●自动恢复 |
| |
|
| l | 欠载保护 | ●故障电流锁定 |
| |
|
| l | 缺相保护 | ●内置时间继电器功能 |
| |
| 三、 技术指标 |
|
|
|
| |
|
|
|
|
|
|
|
|
|
|
|
| 型 号 |
|
|
| 指 标 |
|
|
| 单位 |
|
|
|
| JFY-813 | ||
|
|
|
|
|
| |
|
|
|
|
|
| |
|
| 额定电流设定范围 |
| 0.2～10 | A | |
|
|
|
|
|
|
|
|
| 电流量程 |
|
| 15 | A |
|
|
|
|
|
|
|
|
| 电流测量精度 |
|
| ±1% | - |
|
|
|
|
|
|
|
|
| 电源电压 |
|
| AC 220V | V |
|
|
|
|
|
|
|
|
| 触点容量 |
|
| 3A/440VAC（纯阻性负载） | - |
|
|
|
|
|
|
|
| 四、 操作指南 |
|
|
|
| |
l 查看 A、B、C 三相电流
正常工作时显示的是三相平均电流，按“Sel”键可以切换显示 A、B、C 三相电流。发生过载、欠载、缺相、三相不平衡等故障
时显示电流闪烁，表示这是锁定在发生故障那一刻的电流（这时电动机已断电，实际电流为 0）。
l 电动机额定电流值设置（整定电流）
长按“Sel”键 2 秒，显示“设定”，用“ ”或“ ”键改变设定值（按住“ ”或“ ”键不放可连发），设置好后按“Sel”键
退出设置状态。
l 告警（保护）状态恢复
发生过载、欠载、缺相或三相不平衡等告警时，会在显示屏上闪烁显示“过载”、“欠载”、“缺相”、“不平衡”等字样，继电器断
开，并且锁定在断开状态。这时只要按“ ”或“ ”键即可从保护锁定状态恢复。
l 参数设置
在显示电流的状态下，长按“ ”键 5 秒，进入参数设置状态，这时显示器上显示“Fxx”，其中 xx 是两位数字，表示参数代码。
用“ ”或“ ”键可选择参数代码，按“Sel”键则显示该参数代码对应的参数值，这时再用“ ”或“ ”键即可对参数值进行设
置，设置完成后再按“Sel”键，回到显示参数代码状态。
内部参数代码如下表所示：
|
|
|
|
|
|
| 出厂 |
|
|
| 类别 | 代码 | 参数名称 | 设定范围 |
| 单位 | 备注 | ||
|
|
|
|
|
|
| 设定 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| 电动机额定电流 |
|
|
|
|
| 这个参数可以直接长按 Sel 键 |
|
| F11 |
| JFY-813 |
| 0.2～10 | 3 | A |
|
| 过载保护类 |
| （整定电流） |
|
|
|
|
| 设定 |
|
|
|
|
|
|
|
|
|
|
|
| F13 | 定时限动作时间 | 0.1 |
| – 60.0 | 3.0 | 秒 | 在 F12=0 时起作用 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| 电流低于额定电流（F11）的设 |
|
| F14 | 欠载动作点 | 0 | - 80 | 20 | % | 定百分比时，产生欠载告警 | |
|
|
|
|
|
|
|
|
| |
| 欠载保护类 |
|
|
|
|
|
|
|
|
|
|
| 0.1 |
| – 60.0 |
|
| “OFF”表示关闭欠载保护功 | |
|
|
|
|
|
|
| |||
|
| F15 | 欠载动作时间 |
| OFF | OFF | 秒 | 能， | |
|
|
|
|
|
|
| |||
|
|
|
|
|
|
|
|
|
|
|
| F21 | 三相不平衡动作点 | 1 |
| – 50 | 20 | % |
|
|
|
|
|
|
|
|
|
|
|
| 缺相和三相 | F22 | 三相不平衡动作时间 | 0.1 |
| – 60.0 | 5.0 | 秒 | 缺相或三相不平衡动作时间设 |
|
|
|
| ||||||
|
|
| OFF | ||||||
|
|
|
|
|
|
| 为“OFF”表示关闭缺相或三相 | ||
| 不平衡类 |
|
|
|
|
|
|
| |
|
|
| 0.1 |
| – 60.0 |
|
| ||
|
| F23 | 缺相动作时间 |
| 2.0 | 秒 | 不平衡告警功能 | ||
|
|
| OFF | ||||||
|
|
|
|
|
|
|
| ||
|
|
|
|
|
|
|
|
| |
|
| F51 | 自动恢复次数 | 0 | - 10 | 1 | 次 | F51 设为 0 表示不允许自动恢 | |
|
|
|
|
|
|
|
|
| |
| 自动恢复类 | F52 | 自动恢复间隔时间 | 0.1 |
| – 99.9 | 15.0 | 分钟 | 复; |
|
|
|
|
|
|
|
| 具体设置方法参见工作原理说 | |
|
|
|
|
|
|
|
| ||
|
|
|
|
|
|
|
|
| |
|
| F53 | 重复故障间隔时间 | 1 - 999 | 60 | 分钟 | 明 | ||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| 通电若干秒后再吸合继电器， |
|
| F61 | 上电延时 | 0 – 999 | 0 | 秒 | 相当于一个时间继电器功能 | ||
|
|
|
|
|
|
|
|
| |
| 附加功能类 |
|
|
|
|
|
|
|
|
|
| 屏幕保护时间 | 0 – 300 | 0 |
| 无电流时将关闭屏幕，0 表示 | |||
|
|
|
| ||||||
|
| F63 | 秒 | 不启用 | |||||
|
|
|
|
|
|
|
|
| |
|
|
|
|
|
|
|
|
|
|
|
| End | 退出设置状态 |
|
|
|
| - |
|
|
|
|
|
|
|
|
|
|
|
五、 基本工作原理
l 电流检测

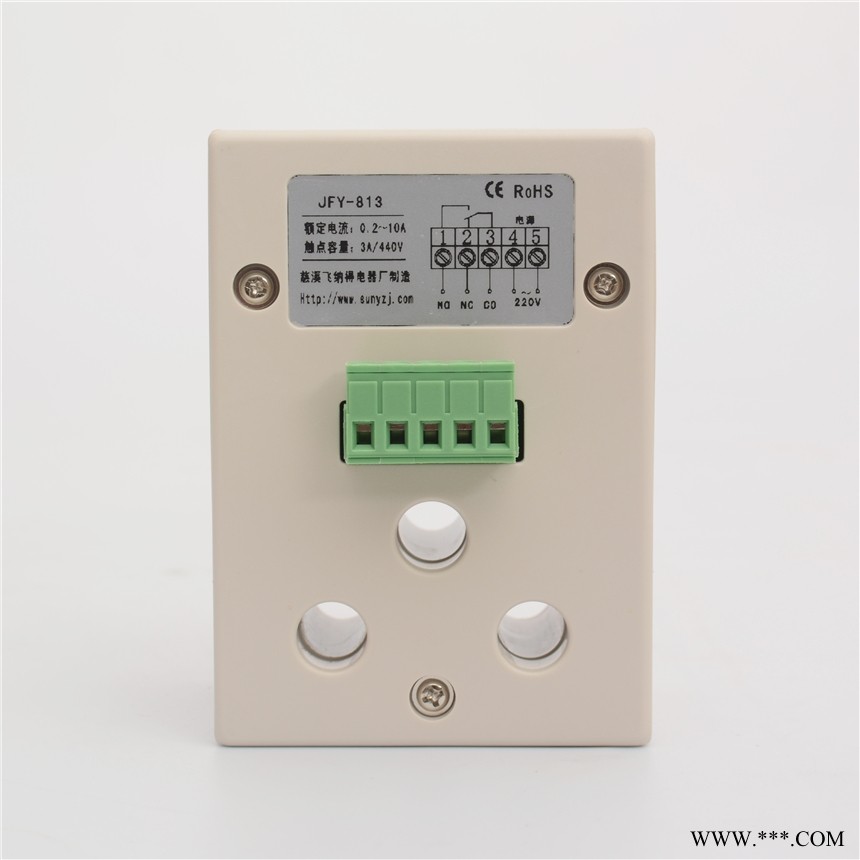

通过内置的电流互感器检测负载电流，所以被保护电机的三根相线必须分别穿过电流互感器的三个小孔。
l 过载保护
过载保护可分为定时限保护和反时限保护两种模式，JFY -813 只有定时限模式，
定时限模式
当负载电流超过额定电流（参数 F11），并且持续时间达到设定的过载动作时间时（参数 F13），继电器断开，切断电动机电源。即
过载动作时间是固定的。
1. 反时限模式
过载动作时间和过载电流的大小有关，负载电流超过额定电流越多，则动作时间越短。可根据不同电机的特性选择不同的反时限
曲线，JFY -802、804、806、808 均提供 5 条反时限曲线，见下表：
| 过载倍数 |
|
| 反时限曲线(F12) |
|
| |
|
|
|
|
|
|
| |
| 1 | 2 | 3 | 4 | 5 | 0 | |
|
| ||||||
|
|
|
|
|
|
|
|
| 1.1 | 930 | 1861 | 2791 | 3721 | 4651 |
|
|
|
|
|
|
|
|
|
| 1.2 | 296 | 593 | 889 | 1185 | 1482 |
|
|
|
|
|
|
|
|
|
| 1.5 | 87 | 174 | 261 | 349 | 436 |
|
|
|
|
|
|
|
|
|
| 2 | 35 | 69 | 104 | 138 | 173 | F13 |
|
|
|
|
|
|
| |
| 3 | 13 | 25 | 38 | 51 | 63 | |
| (定时限) | ||||||
|
|
|
|
|
|
| |
| 4 | 6.7 | 13 | 20 | 27 | 34 | |
|
| ||||||
|
|
|
|
|
|
|
|
| 5 | 4.2 | 8.4 | 13 | 17 | 21 |
|
|
|
|
|
|
|
|
|
| 6 | 2.9 | 5.7 | 8.6 | 12 | 14 |
|
|
|
|
|
|
|
|
|
| 7 | 2.1 | 4.2 | 6.3 | 8.4 | 10 |
|
|
|
|
|
|
|
|
|
| 8 | 1.6 | 3.2 | 4.8 | 6.4 | 7.9 |
|
|
|
|
|
|
|
|
|
|
|
|
| 以上为过载动作时间(单位:秒) |
|
| |
|
|
|
|
|
|
|
|
l 欠载保护
当负载电流低于设定点（参数 F14），并且持续时间达到设定的欠载动作时间时（参数 F15），继电器断开，切断电动机电源。此功
能默认关闭，需要时请设置参数 F15。
负载电流过小时，不进行欠载检测，防止在电机断电状态产生误动作。
l 三相不平衡保护
三相不平衡率的定义为：任一相电流与三相平均电流差值的绝对值，取其中的最大值，除以三相平均电流，即为三相不平衡率。
当三相不平衡率大于设定的三相不平衡动作点（参数 F21），并且持续时间大于三相不平衡动作时间（参数 F22）时，继电器断开，
切断电动机电源。
负载电流过小时，不进行三相不平衡检测，防止在电机断电状态产生误动作。
l 缺相保护
缺相可以认为是一种严重的三相不平衡，当三相不平衡率大于 50%时，认为缺相。缺相的动作时间由参数 F23 设定，一般这个时
间比三相不平衡动作时间（参数 F22）要短。
负载电流过小时，不进行缺相检测，防止在电机断电状态产生误动作。
l 自动恢复
自动恢复功能的目的是为了在发生故障保护停机时，有机会自动恢复工作，防止无人值守的设备因为偶发性故障而长时间停机。
可以用参数 F51、F52、F53 自由设定自动恢复的行为：例如 F51=3，F52=15，F53=60，其效果是：发生故障停机后，过 15 分钟自动恢
复（F52=15），这样可以重试 3 次(F51=3)，如果故障重复发生 3 次以上，并且重复故障的间隔时间短于 60 分钟(F53=60)，则锁定在停机
状态，则需要人工恢复(按“ ”键或断电)。
如果不需要自动恢复功能，只要将 F51 设为 0。
l 时间继电器功能
如果通过设定参数 F61 启用了时间继电器功能，则保护器通电后，继电器不是立即吸合，而是延时一段时间后再吸合，延时时间
由参数 F61 设定，这时液晶显示器上进行倒计数显示。相当于一个延时启动的时间继电器功能。F61=0 表示关闭时间继电器功能。
