品牌：飞纳得
起订：1PCS
供应：10000PCS
| 品牌 : | 飞纳得 | 型号 : | JLW-180 |
| 加工定制 : | 是 | 种类 : | 过流保护器 |
| 用途 : | 电力 | 体积 : | 小型 |
| 电压特性 : | 安全电压 | 形状 : | 其他 |
| 熔断速度 : | F/快速 | 执行标准 : | 国标 |
| 自动复位功能 : | 有 | 电压 : | 440VAC |
| 电流 : | 80A | 保持电流 : | 5-80A |

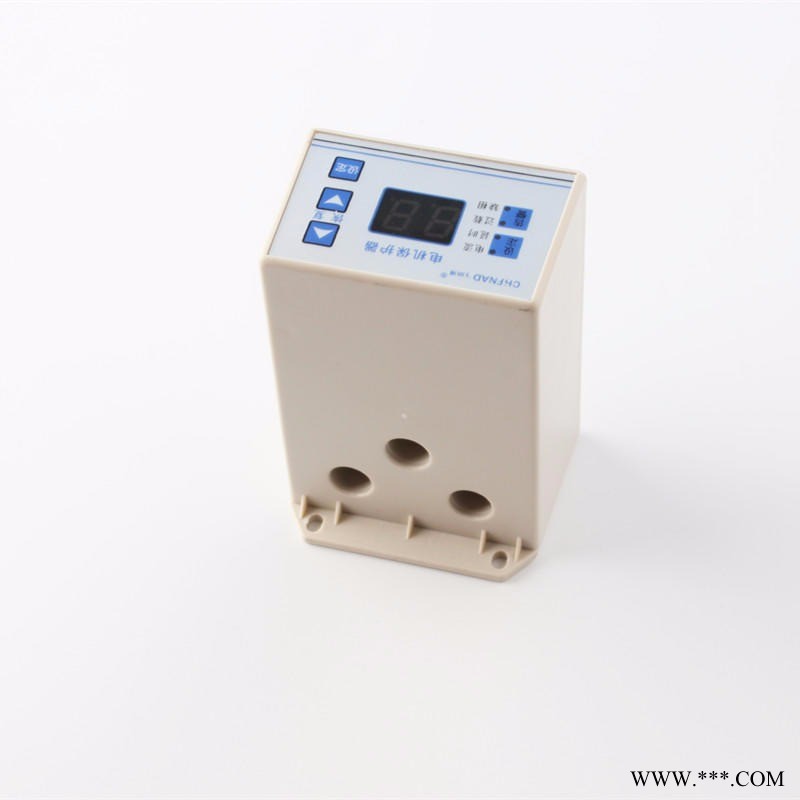

一、 产品概述
本产品是是传统热继电器的升级换代产品，采用数字处理技术，高亮度LED显示，通过内置的电流互感器检测电动机的三相负载电流，可以显示三相电流并根据电流判断是否存在过载、缺相等故障。当电动机发生故障时，内部继电器常闭触点断开，切断电动机电源。
二、 操作指南
l 整定电流与动作时间设定
长按“Sel”键2秒， “电流”灯亮，用“5”或“6”键改变设定值（按住“5”或“6”键不放可连发），设置好后按“Sel”键，可以继续设定动作时间，设定好后按“Sel”键保存并退出，或者等10秒后保护器会自动保存并退出
l 告警（保护）状态恢复
发生故障告警时，LED小灯会显示故障原因是过载还是缺相，此时继电器断开，并且锁定在断开状态。这时只要按“5”或“6”键即可从保护锁定状态恢复，也可给保护器重新上电来恢复。
三、 基本工作原理
l 电流检测
保护器通过内置的电流互感器来检测三相负载电流，所以被保护电动机的三根相线必须分别穿过电流互感器的三个小孔。
l 过载保护
当负载电流超过整定电流，并且持续时间达到设定的过载动作时间时（默认10秒），继电器断开，切断电动机电源。
l 缺相保护
缺相持续超过2秒，继电器断开，切断电动机电源。
