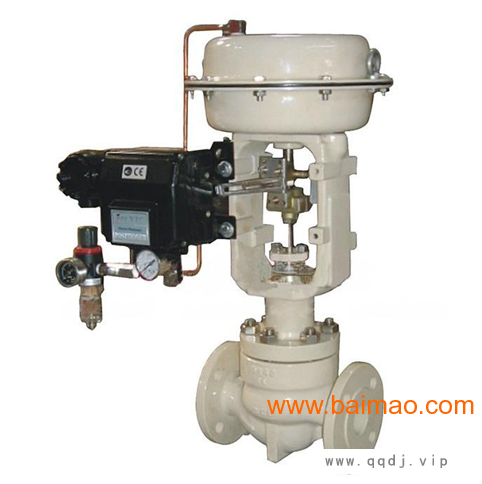

以下 ZJHM气动薄膜套筒调节阀 ZJHM 气动调节阀详细信息 是由 发布：扬州恒电阀门有限公司的注册者发布者提供
一、概述： ZJHM气动薄膜套筒调节阀采用套筒导向，压力平衡型双密封面、单密封面结构，是一种力平衡的调节阀，阀体结构紧凑，流体通道呈现S流线型。有点为压降损失小流通量大，可调范围广，流量特性**度高。 二、详细说明：
扬州恒电小孟，联系电话：15852878755 ，0514-87696177 **生产水泥**用阀门，电动执行器，DKX电动控制箱，DKJ电动执行机构，DQF快关电动球阀，**小型执行器，品质上乘，欢迎合作洽谈！
产品简介：
ZJHM气动薄膜套筒调节阀采用套筒导向，压力平衡型双密封面、单密封面结构，是一种力平衡的调节阀，阀体结构紧凑，流体通道呈现S流线型。有点为压降损失小流通量大，可调范围广，流量特性**度高。调节阀配用多弹簧式薄膜执行机构，具有结构小输出力大，更适用于要求动态稳定性好，噪音低，空化/闪蒸等，高低温，高压差流体控制条件下使用。
标准技术参数
| 【阀体】 形 式：直通铸造球形阀
阀 尺 寸：DN20-200
额定压力：PN16、PN40、PN63、PN100
连接形式：法兰（标准型）螺纹、焊接（须用户指定）
法兰标准：钢制法兰按GB9113-200、JB/T-94
密封面形式：PN16为凸面
PN40、PN63、PN100为凹凸面
法兰端面距：按GB12221-89
材 料：ZG230 ~ 450
ZG1Cr18Ni9Ti
ZG1Cr18Ni12Mo2Ti
结构形式：标准型（-20℃ ~ +200℃ ）
低温型（-60℃ ~ -196℃ ）
散热型（-40℃ ~ +450℃ ）
波纹管密封型
压盖形式：压板式
填 料：V型聚四**乙烯填料，柔性石墨填料
垫 片：型式--齿型和平型
材料--F4/改性F4，不锈钢+石墨
【阀内组件】 结构型式：压力平衡形式
阀 芯：柱塞型
套 筒：金属密封
等百分比特性（%C）
线性特性（LC）
软密封（阀芯材料：增强聚四**乙烯）
【执行机构】 型 式：多弹簧式薄膜执行机构
ZHA-22、ZHA-23、ZHA-45
ZHB-22、ZHB-23、ZHB-45
阀 作 用：正作用，反作用
膜片材料：丁晴橡胶夹增强涤沦织物
弹簧量程：20 ~ 100KPa
40 ~ 200KPa
80 ~ 240KPa
供气压力：0.14 ~ 0.4MPa
信号接口：内螺纹**X1.5
环境温度：-30℃ ~ +70℃ | 【阀作用】
气关式FO（配正作用执行机构）
当气源故障时，执行机构弹簧将阀打开
气开式FC（配反作用执行机构）
当气源故障时，执行机构弹簧将阀关闭
【附件（根据要求配置）】
**，空气过滤减压阀，手轮机构，限位开关，电磁阀，阀位传送器，继动器，保位阀，其他
【性能】
额定Kv值：参照表格1
流量特性：线性，等百分比
可调范围：50:1
阀座泄漏率（对于额定Kv值%）：
金属密封--小于0.5%（ANSIB16.104-1976IV级）或小于0.01%（ANSIB16.104-1976IV级）
软 密 封--小于0.0001% 以下（ANSIB16.104-1976IV级）
回 差：带**的小于**行程的1%
不带**的小于**行程的3% ~ 5%
基本误差：带**的小于**行程的±1%
不带**的小于**行程的±5%
外形尺寸：参照表格2
【**颜色】 调节阀的气动执行机构的表面应
涂漆，不锈钢或铜质的阀可以不
涂漆；阀体上的**头及文字涂红
漆。用户指定色彩也可以。 |
