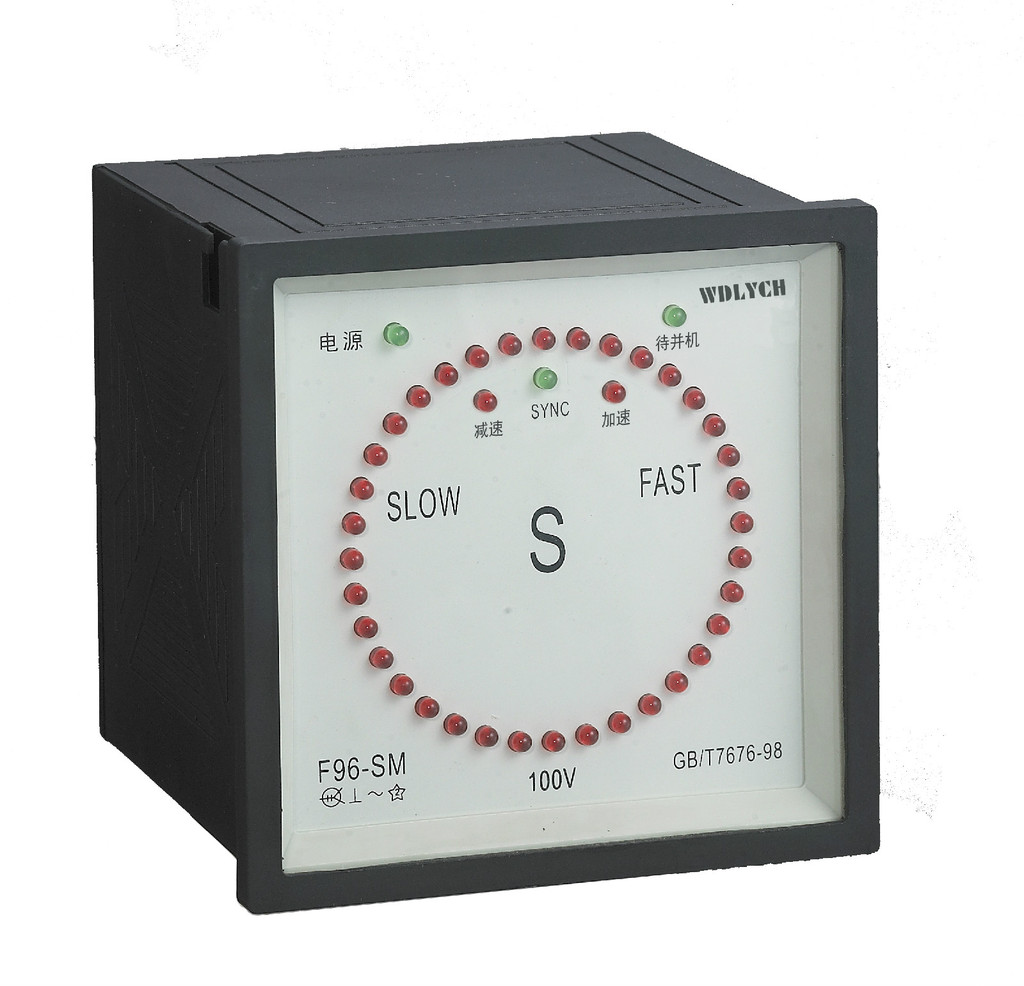

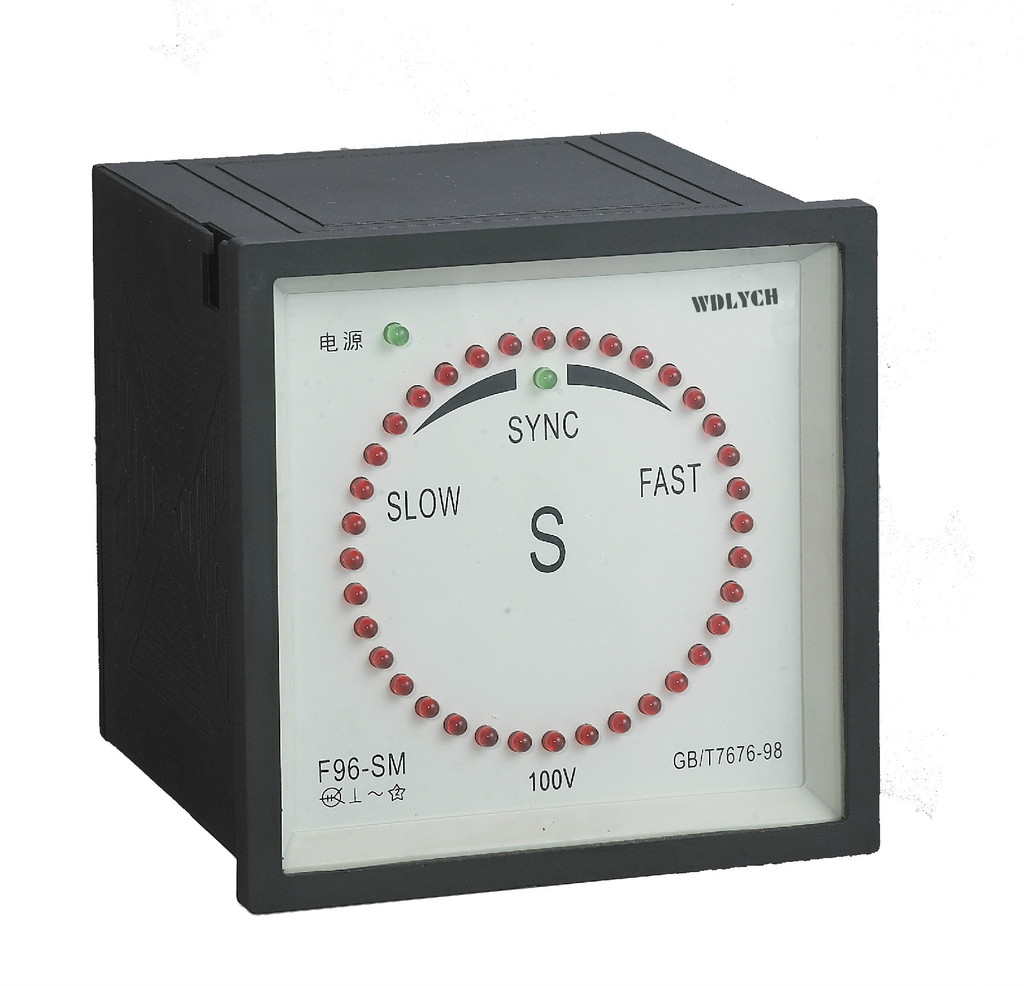

广角度船用电子发光同步表发电机并车表整步表96-S

价格：￥320.00/只
供应：12000只

F96、
Q96
广角度船用

电子发光
同步表

名称
：
F96-S、
Q96-S
、
51T5-S
、
51T6-S

外型尺寸：
96
×
96
mm开孔尺寸：

92
×
92
mm

一、

主要技术性能

本同步指示器系采用*****指示方式，对需并联运行的两台发电机组的频差和相位进行指示。

1、

在系统电压变化为额定电压的±10%
范围内，待并发电机与系统的频差**值小于
2HZ
时，指示器能正常工作。

2、

指示器消耗功率<3VA
。

3、

指示灯分辨率为每灯10
°电角度。

4、

并车时必须首先合闸工作发电机测量开关，此时表面36
个指示灯为随机状态，然后合上待并发电机测量开关，指示器的指示灯开始旋转，其旋转速度和位置即表示两台发电机的频率、相位差及方向。

5、

指示器圆圈分布36
个指示灯每灯代表
10
°电角度，上方正中
12
点钟处指示灯为
360
°，其中绿色指示灯与
12
点钟处指示灯同步。

6、

当工作发电机组与待并发电机组频率小于0.2HZ
，且相位差在
350
°
-360
°之间时上方绿色指示灯亮，此时待并发电机组即可并网投入运行。

7、

工作环境温度：-25℃~+65℃。

8、

外壳采用ABS阻燃料，外壳与电路耐电压为AC2000V/1分钟，外壳防护符合IP42，允许有油雾、盐雾、霉菌、灰尘、凝霜等存在。

9、

仪表外观采用通用外观结构，系列仪表外形尺寸以12为模数，正面为方形，外形美观，方形结构便于盘柜布局。

二、同步表测量规格

名称	型号	额定电压	使用范围	概略电力消耗	接入说明	等级
同步指示器	F96- S Q96- S 51 T5-S 51 T 6- S	100V	90 ~ 110V	3.7VA	直接接入或经电压互感器PT 接入	--
		220V	200~240V
		380V	260 ~ 440V
