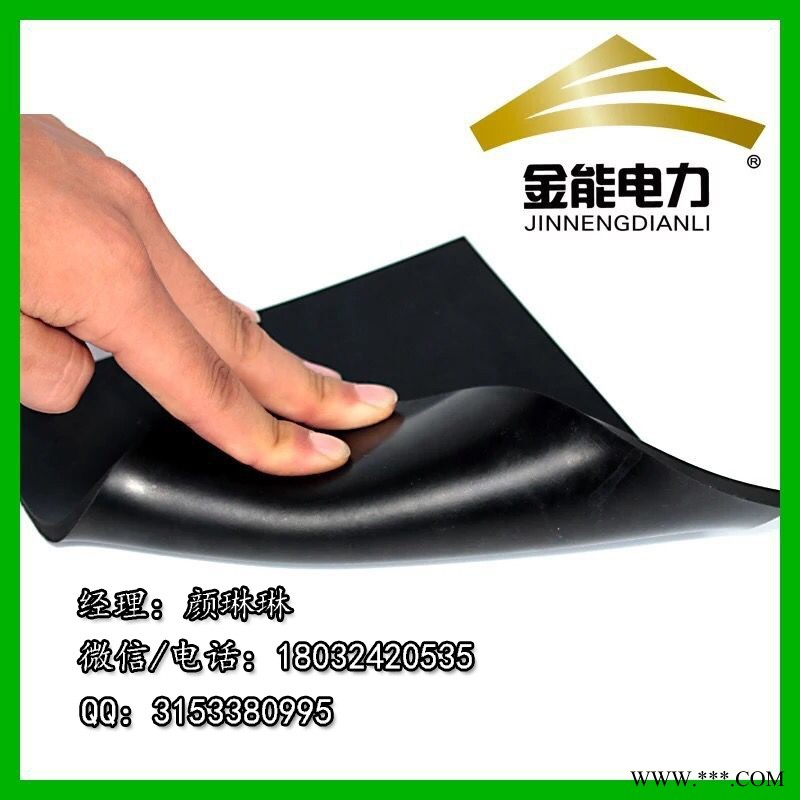

浙江 嘉兴绝缘橡胶板 绝缘橡胶板规格 绝缘橡胶板厂家 绝缘橡胶
要 求：
电压等级 /工频耐压/ 持续时间
高压 /15 kV/ 1min
低压 /3.5 kV/ 1min
说明：使用于带电设备区域，测试试验时先将绝缘胶垫上下铺上湿布或金属箔，并应比被测绝缘胶垫四周小200mm，
连续均匀升压至表8规定的电压值，保持1min，观察有无击穿现象，若无击穿，则试验通过
测试常规配置：
（1）5KV绝缘胶垫厚度：3mm 比重：5.8KG/m2 颜色：红，绿，黑
（2）10KV绝缘胶垫厚度：5mm 比重：9.2KG/m2 颜色：红，绿，黑
（3）15KV绝缘胶垫厚度：5mm 比重：9.2KG/m2 颜色：红，绿，黑
（4）20KV绝缘胶垫厚度：6mm 比重：11KG/m2 颜色：红，绿，黑
（5）25KV绝缘胶垫厚度：8mm 比重：14.8KG/m2 颜色：红，绿，黑
（6）30KV-35KV 绝缘胶垫厚度：10mm 12mm 比重：18.4KG/m2 22 KG/m2 颜色：红，绿，黑。
绝缘垫工艺及成型：
绝缘垫上下表面应不存在有害的不规则性。有害的不规则性是指下列特征之一，即破坏均匀性、损坏表面光滑轮廓的缺陷，如小孔、裂缝、局部隆起、切口、夹杂导电异物、折缝、空隙、凹凸波纹及铸造标志等。无害的不规则性是指生产过程中形成的表面不规则性。
绝缘垫国家标准：
配电室电压10KV选 8mm厚 工频耐压实验10000V 1分钟不击穿,在工频耐压实验18000V,20秒击穿.配电室电压35KV 10-12mm厚 工频耐压实验15000V 1分钟不击穿,在工频耐压实验26000V,20秒击穿.配电室低压 选5mm厚 500V以下 工频耐压实验3500V 1分钟不击穿,在工频耐压实验10000V,20秒不击穿。
绝缘胶垫的检测都包含哪些项？
绝缘胶垫检测一般都是找第三方机构进行检测，第三方机构也分为多种，一般只有正规的检测机构，颁布的检测报告才有权威性。
一般绝缘胶垫检测报告检测的项包含：
1、绝缘胶垫的外观和尺寸；
2、绝缘胶垫的硬度；
3、绝缘胶垫的拉伸长度及扯断伸长率；
4、绝缘胶垫定伸（150%）永久性变形；
5、绝缘胶垫热空气老化（70度*72H）拉伸强度降低率；
6、绝缘胶垫的吸水性；
7、绝缘胶垫电绝缘性能实验，包含耐电压实验和击穿电压实验。
