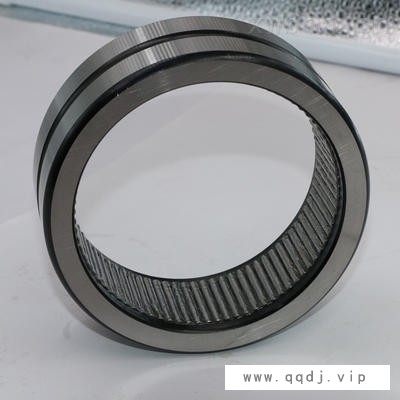

无内圈实体套圈满装滚针轴承RNAV4004
XSP 实体套圈滚针轴承结构紧凑，径向尺寸小，负荷容量大，适用于径向轮廓尺寸受到限制的部件中，在轴或外壳有摆动运动的情况下也广泛采用。滚针轴承一般只能承受径向负荷，不能承受轴向负荷。当有轴向负荷时，应和其它轴承组合使用，它不限制轴或外壳的轴向位移。滚针轴承的极限转速较低，在主机转速较高的情况下，应尽量选用带保持架的滚针轴承，和其它类型的滚动轴承相比，在径向尺寸相同的情况下，滚针轴承负荷容量较大，它的刚性较高，但摩擦力矩也较大。此类轴承有很多种结构及尺寸系列，要求轴颈或外壳滚动表面硬度、加工精度和表面粗糙度应与轴承套圈相同。所组装的 G2 级滚针，分组批直径变动量 2µm 以内，除满装滚针轴承外，均采用高刚性保持架，能够正确地引导滚针平行轴线。无内圈滚针轴承 RNA、 NK 型无内圈滚针轴承适用于径向尺寸受限制的部件中，由于无内圈，与其配合的轴颈表面直接滚动面。要求其表面硬度不低于 HRC60，表面粗糙度 Ra 值不大于 0.63µm，该种轴承不限制或外壳的轴向位移，极限转速较高。有内圈滚针轴承 NA、 NKI 型该种轴承由于内圈无挡边，因此可分别安装内圈、外圈、全套滚针和保持架、不限制轴或外壳的轴向位移。由于用保持架将滚针隔开，减少了摩擦，所以可用在转速较高的部件中。
| 轴承型号 Bearing Designation | 外形尺寸（mm） Boundary Dimensions(mm） | 基本额定负荷 Basic Load Rating（N) | 极限转速 Limiting Speed（Rpm) | 重量 Mass（g | ||||
| 现行型号Current Designation | 原型号Original Designation | Fw | D | C | 动 Cr Dynamic | 静 Cor Static | 脂润滑 Grease | 近似Approx. |
| RNAV 4002 | 4084102 | 21.87 | 32 | 17 | 10800 | 29800 | 4500 | 45 |
| RNAV 4003 | 4084103 | 24.3 | 35 | 18 | 17900 | 37900 | 4300 | 62 |
| RNAV 4004 | 4084104 | 28.7 | 42 | 22 | 28150 | 60900 | 3900 | 114 |
| RNAV 4005 | 4084105 | 33.5 | 47 | 22 | 33800 | 70800 | 3700 | 129 |
| RNAV 4006 | 4084106 | 40.1 | 55 | 25 | 49900 | 96500 | 3500 | 193 |
| RNAV 4007 | 4084107 | 45.9 | 62 | 27 | 47600 | 122800 | 3100 | 259 |
| RNAV 4008 | 4084108 | 51.6 | 68 | 28 | 49900 | 137900 | 2700 | 304 |
| RNAV 4009 | 4084109 | 57.4 | 75 | 30 | 52500 | 153500 | 2600 | 390 |
| RNAV 4010 | 4084110 | 62.1 | 80 | 30 | 55700 | 166000 | 2500 | 426 |
| RNAV 4011 | 4084111 | 69.8 | 90 | 35 | 68500 | 225800 | 2300 | 645 |
| RNAV 4012 | 4084112 | 74.6 | 95 | 35 | 78400 | 239000 | 2100 | 677 |
| RNAV 4013 | 4084113 | 80.3 | 100 | 35 | 79500 | 256900 | 1900 | 692 |
| RNAV 4014 | 4084114 | 88 | 110 | 40 | 98800 | 354900 | 1700 | 950 |
| RNAV 4015 | 4084115 | 92.7 | 115 | 45 | 101800 | 372900 | 1600 | 1000 |
| RNAV 4016 | 4084116 | 100.3 | 125 | 45 | 102900 | 373500 | 1500 | 1400 |
| RNAV 4017 | 4084117 | 104.8 | 130 | 45 | 103800 | 374800 | 1400 | 1540 |
