品牌：日芝
产地：江苏南通
起订：1

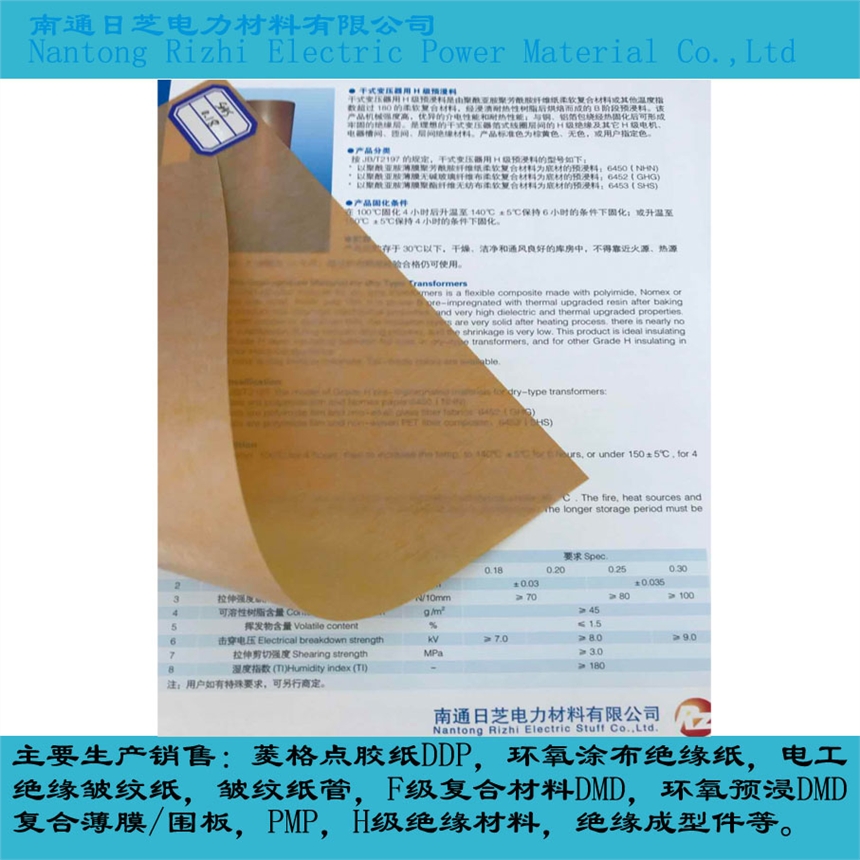

干式变压器用H级预浸料
干式变压器用H级预浸料是由聚酰亚胺聚芳酰胺纤维纸柔软复合材料或其他温度指数超过180的柔软复合材料，经浸渍耐热性树脂后烘焙而成的B阶段预浸料。该产品机械强度高，优异的介电性能和耐热性能；与铜、铝箔包绕经热固化后可形成牢固的绝缘层。是理想的干式变压器箔式线圈层间的H级绝缘及其它H级电机、电器槽间、匝间、层间绝缘材料。

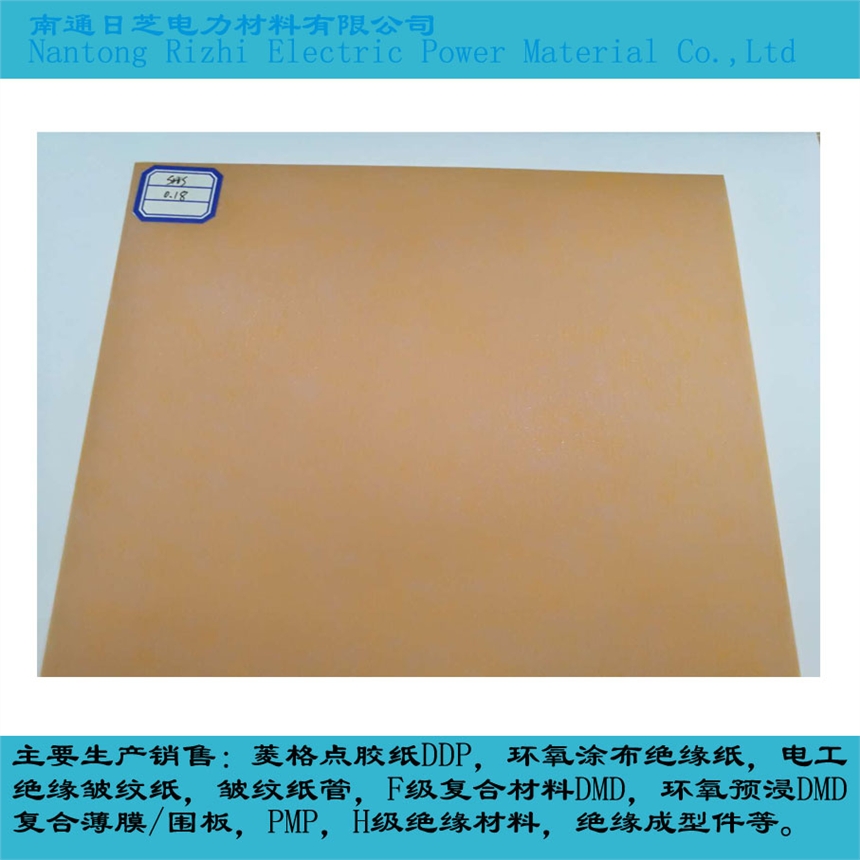

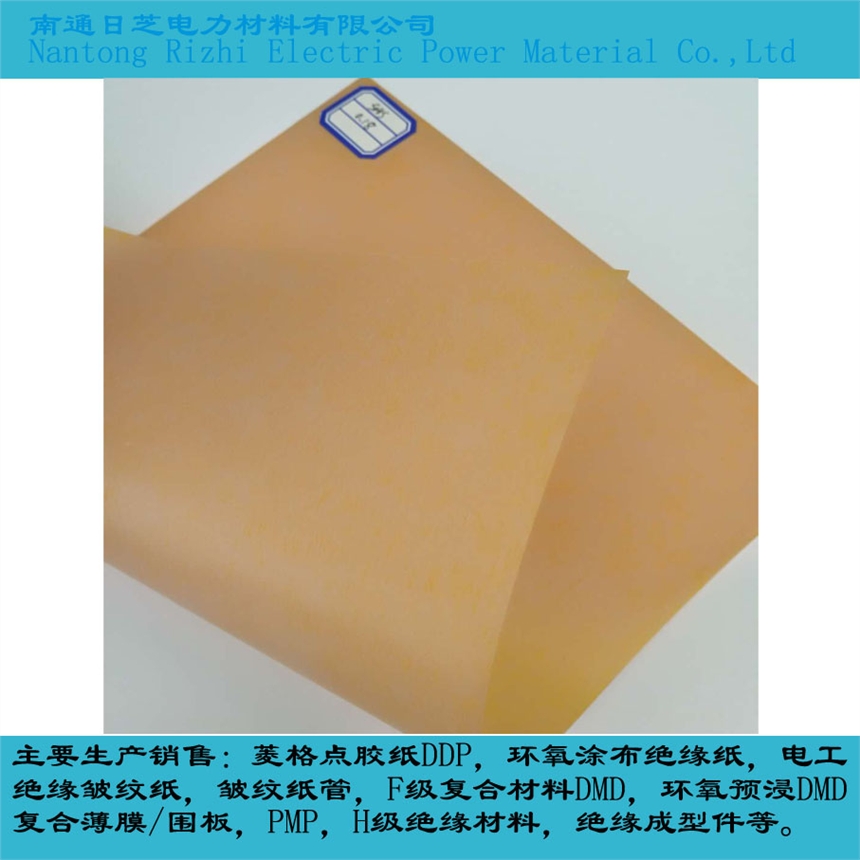

产品标准色为棕黄色、无色，或用户指定色。
产品分类
按JB/T2197的规定，干式变压器用H级预浸料的型号如下：
* 以聚酰亚胺薄膜聚芳酰胺纤维纸柔软复合材料为底材的预浸料：6450（NHN)
* 以聚酰亚胺薄膜无碱玻璃纤维布柔软复合材料为底材的预浸料：6452（GHG)
* 以聚酰亚胺薄膜聚酯纤维无纺布柔软复合材料为底材的预浸料：6453（SHS)
产品固化条件
在100℃固化4小时后升温至140℃±5℃保持6小时的条件下固化；或升温至150℃±5℃保持4小时的条件下固化。
贮存
产品应贮存于30℃以下，干燥、洁净和通风良好的库房中，不得靠近火源、热源和受日光照射。贮存期为12个月；超过贮存期经检验合格仍可使用。
主要性能要求
| 序号 | 性能 | 单位 | 要 求 | |||||
| 1 | 标准厚度 | mm | 0.18 | 0.20 | 0.25 | 0.30 | ||
| 2 | 厚度允许偏差 | mm | ±0.03 | ±0.035 | ||||
| 3 | 拉伸强度纵向（不弯折） | N/10mm | ≥70 | ≥80 | ≥100 | |||
| 4 | 可溶性树脂含量 | ɡ/㎡ | ≥45 | |||||
| 5 | 挥发物含量 | % | ≤1.5 | |||||
| 6 | 击穿电压 | KV | ≥7.0 | ≥8.0 | ≥9.0 | |||
| 7 | 拉伸剪切强度 | Mpa | ≥3.0 | |||||
| 8 | 温度指数(TI) | － | ≥180 | |||||
| 注：用户如有特殊要求，可另行商定。 | ||||||||
咨询采购热线：13813792736（朱经理）
