发货：1天内
| 类型： | 过电压 | 用途： | 变压器保护器 |
| 工作电压： | 380V | 型号： | ZH6-C40/3-DC1000 |
| 规格： | 40KA DC1000V | 商标： | 中科恒 |
| 包装： | 纸盒 |

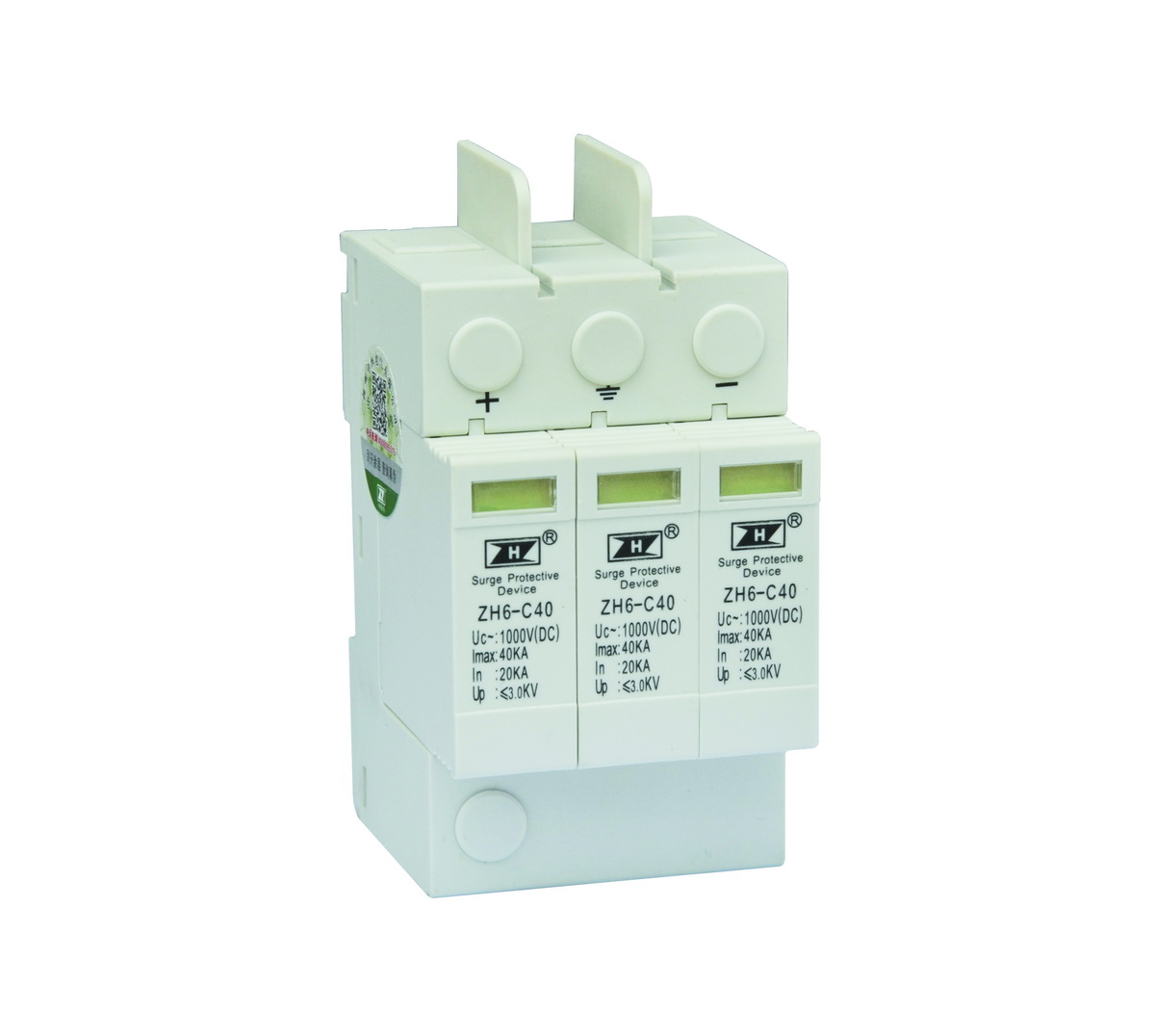

ZH6光伏 直流电源浪涌保护器 适用范围： ZH6系列光伏直流电源电涌保护器是专门针对太阳能光伏发电系统的电涌防护，有通流量为20kA、40kA、80kA等多种等级的多极直流电源电涌保护器模块，可适用于不同电压的光伏发电系统。ZH6系列产品与其他ZH1系列产品配合一起，可构成对太阳能光伏发电系统进行全面、完善的雷电防护系统。ZH6系列光伏发电直流系统电源电涌保护器可用于雷击区域的LPZ 0-2区域或 界面，根据通流量大可为太阳能光伏发电系统提供II级粗保护和III级细保护。电涌保护器安装的合适位置有:光伏汇流箱、逆变器的直流输入端、各种直流电源系统的输入和输出侧。
■ 技术参数
1.常规使用产品：
| 型号 | ZH6-C40 | 常用规格型号： ZH6-C40/2-1000DC ZH6-C40/3-1000DC ZH6-C40/2-1300DC ZH6-C40/3-1200DC | |
| 标称工作电压(DC) | 1000V | 1000V | |
| 持续工作电压(DC) | 1300V | 1450V | |
| 标称通流容量(8/20μS) | 20 KA | ||
| 通流容量(8/20μS) | 40 KA | ||
| 限制电压UP（8/20μS） | ≤3.0KV | ≤3.6KV | |
| 安装导体横截面积 | ≥10mm2 | ||
| 外形尺寸 | 18×66×90 (单片) *3片 | ||
| 响应时间 | ≤25nS | ||
| 工作环境 | －40℃～+80℃，相对湿度≤95% | ||
| 外壳材料 | 阻燃尼龙 | ||
| 防护等级 | IP 20 | ||
| 配前置熔断器或断路器 | 32A | ||
| 安装接线导线橫截面积 | 单股硬导线2.5～25 mm2多股软导线2.5～35 mm2 | ||
| 型号 | ZH6-C40 | ZH6-B80 | ZH6-B100 | 常用规格型号： ZH6-C40/2-500DC ZH6-C40/2-650DC ZH6-C40/2-800DC ZH6-C40/3-500DC ZH6-C40/3-650DC ZH6-C40/3-800DC | |||
| 标称工作电压(DC) | 400V | 500V | 800V | 1000V | 1000V | ||
| 持续工作电压(DC) | 500V | 650V | 1000V | 1300V | 1300V | ||
| 标称通流容量(8/20μS) | 20 KA | 40 KA | 60 KA | ||||
| 通流容量(8/20μS) | 40 KA | 80 KA | 100 KA | ||||
| 限制电压UP（8/20μS） | ≤1.2KV | ≤1.5KV | ≤2.0KV | ≤3.2KV | |||
| 安装导体横截面积 | ≥10mm2 | ≥25mm2 | |||||
| 外形尺寸 | 18×66×90 (单片) *3片 | 36×66×90 (单片) *2片 | |||||
| 响应时间 | ≤25nS | ||||||
| 工作环境 | －40℃～+80℃，相对湿度≤95% | ||||||
| 外壳材料 | 阻燃尼龙 | ||||||
| 防护等级 | IP 20 | ||||||
| 配前置熔断器或断路器 | 32A | 63A | |||||
| 安装接线导线橫截面积 | 单股硬导线2.5～25 mm2多股软导线2.5～35 mm2 | 单股硬导线6～25 mm2 多股软导线6～35 mm2 | |||||
| | | | | | | | |
其它规格可定做,并在厂家指导下选择和使用
