批发：国电南自PST691UF技术说明巴彦淖尔国电南自PSC691U定值修改国电南自PST691U变压器差动保护装置，差动保护 / 差动速断保护 / 差流越限告警 / TA 断线判别。适用于110kV 及以下电压等级容量为
6300kVA 及以上的变压器。采用国际的高速处理器，主频为 200 MHz，内置资源丰富，外围电路设计简单，保证产品的制造质量及其稳定
性。充足的硬件资源，4M 字节 Flash Memory 存储器，8M 字节 SDRAM。 带有 USB 接口，可通过 U 盘直接升级装置程序，也可把动作信息和故
障录波数据直接存入 U 盘， 方便故障分析。
批发：国电南自PST691UF技术说明巴彦淖尔国电南自PSC691U定值修改
湖南国电南自PST691U变压器差动保护常州国电南自PST691U变压器差动保护装置永州国电南自PST648UX销售
国电南自PSP641UX备用电源自投装置自动化系统接入装置提供单以太网或双以太网通信方式接入各种自动化系统。通过装置外部配件——远方/就地切换把手，可改变装置开关量输入端子 X2:3 的二进制状态。相应地，装置分别进入“远方”（高电平）和“就地”（零电平）两种运行模式。装置运行于“远方”模式下， 主站系统通过装置可遥控断路器、投退装置软压板及修改定值。此时这些功能的装置侧当地操作均被闭锁。装置运行于“就地”模式下，通过装置键盘可就地投退软压板及修改定值。远方/就地切换把手同时接通断路器就地操作电源，实现装置侧断路器分合操作。此时主站相应功能的下行命令将被闭锁。
合肥国电南自PST691U玉树PST691U锦州国电南自PST692U电量保护
PS690U系列
PSL691U线路保护测控装置
PSL691US线路保护测控装置

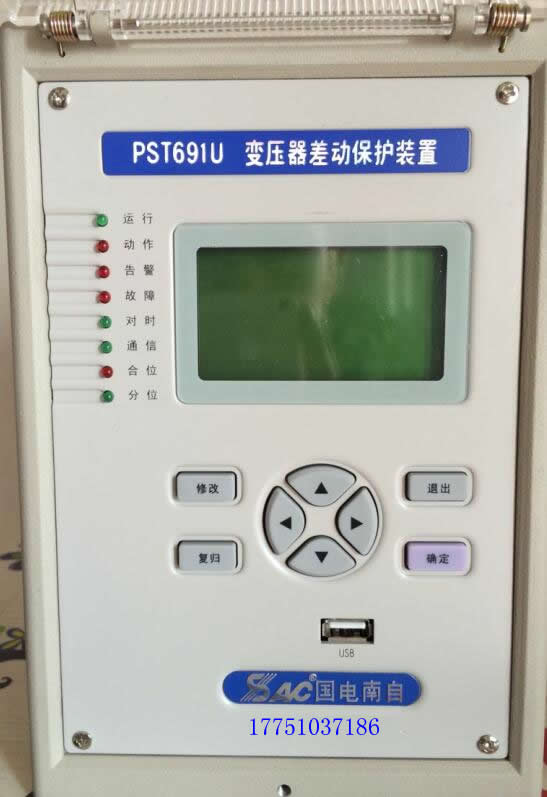

PST691U变压器差动保护装置
PST691UF变压器非电量保护装置
PST692U变压器后备保护测控装置
PST693U变压器保护测控装置
PSC691U电容器保护测控装置
PSR691U电抗器(电缆)差动保护装置
PSP691U备用电源自投装置
PSV691UPT保护测控装置
PSV692UPT并列装置
PSV693UPT并列装置
PSM691U电动机差动综合保护装置
PSM692U电动机综合保护测控装置
PSM693U同步电动机差动综合保护装置
PSM694U同步电动机综合保护装置
PSM695U电动机差动保护装置
国电南自PST691U变压器差动保护装置原理说明
2.1 二次谐波和三次谐波制动的差动保护
IAzd—A 相制动电流；
ΔIA —A 相差电流；
ΔIAF2－A 相差电流二次谐波幅值；
ΔIAF3－A 相差电流三次谐波幅值；
K2－二次谐波制动系数（定值）； K3
－三次谐波制动系数（定值）；
Icd—差动定值；
Ig —拐点电流值。
拐点电流为 0.7 倍的额定电流 Ie。
制动系数 K 可整定。
2.1.1 A 相比例差动保护动作方程：
装置采集三侧各相的原始电流（A 相高压侧电流 Hia，B 相高压侧电流 Hib，C 相高压侧电流 Hic，A相中压侧电流 Mia，B 相中压侧电流 Mib，
C 相中压侧电流 Mic，A 相低压侧电流 Lia，B 相低压侧电流Lib，C 相低压侧电流 Lic）。考虑到变压器接线方式、变压器各侧电压等级、TA
接线方式，TA 变比和零序过流的因素，把原始电流变换成转换电流（A 相高压侧转换电流 Thia，B 相高压侧转换电流 Thib，C
相高压侧转换电流 Thic，A 相中压侧转换电流 Tmia，B 相中压侧转换电流 Tmib，C 相中压侧转换电流
Tmic，A 相低压侧转换电流 Tlia，B 相低压侧转换电流 Tlib，C 相低压侧转换电流 Tlic）。
批发：国电南自PST691UF技术说明巴彦淖尔国电南自PSC691U定值修改
青海PST691U变压器差动保护临夏国电南自PST691U变压器差动保护装置南通国电南自PST691U定制
国电南自PSM641UX电动机保护测控装置运行设置压板设置：各种功能软压板投退；时间调整：调整装置时间，显示的系统时钟来源为时钟芯片；设备标识：设置装置名称，的标识此装置，可通过SGVIEW 方便地进行设置；运行参数：与运行相关的参数设置；电度清零：保留。HMI 设置：设置人机交互相关的信息，包括通信口，串口 1，其他 HMI 相关的设置。
蚌埠PST691U扬州国电南自PST691U变压器差动保护装置徐州国电南自PST642UX订货参数表
