产地：南京
起订：1
批发：PSP641UX技术说明安顺国电南自PST693U操作回路示意图国电南自PST693U变压器保护测控装置当变压器低零序 3I0 过流大于定值，经延时，装置跳闸或发信。功能：三段式复合电压过流保护 / 反时限过流保护 / 两段定时限负序过流保护 / 高压侧定时限零序过流保护 / 低压侧定时限零序过流保护 / 低压侧反时限零序过流保护 / 过负荷保护 / 过电压保护 / 低电压保护 / 非电量保护 / FC 闭锁 / 4-
20mA 输出 / 测量
批发：PSP641UX技术说明安顺国电南自PST693U操作回路示意图
六安PST693U变压器保护测控装置拉萨PST693U变压器保护绥化国电南自PSV641UX订货参数表
国电南自PSC641UX电容器保护测控装置装置告警信号分为本地告警及中央告警信号两种方式。如 CPU 自检时发现装置有严重异常情况，则立即驱动继电器切断 CPU 模件的 24V 跳闸电源，在点亮装置面板上本地告国电南自PSC641UX电容器保护测控装置警信号灯的同时，输出一付触点至中央信号，这种情况称为本地告警。此时装置保护功能实际已经退出运行，所以必须尽快安排检修，彻底检查装置！
张掖国电南自PST693U松原国电南自PST693U云浮国电南自PST692U适用范围
批发：PSP641UX技术说明安顺国电南自PST693U操作回路示意图
| PST 691U 变压器差动保护装置 | 差动保护 / 差动速断保护 / 差流越限告警 / TA 断线判别 |
110kV 及以下电压等级容量为 6300kVA 及以上的变压器 |
| PST 691UF 变压器非电量保护装置 |
变压器非电量保护 / 独立的操作回路 |
|
|
PST 692U 变压器后备保护测控装置 | 复合电压闭锁(方向)过流保护 / 零序电流保护/ 间隙零序电流保护 / 零序电压保护 / 过负荷保护 / 启动通风 / 闭锁有载调压 / 测量 |
|
|

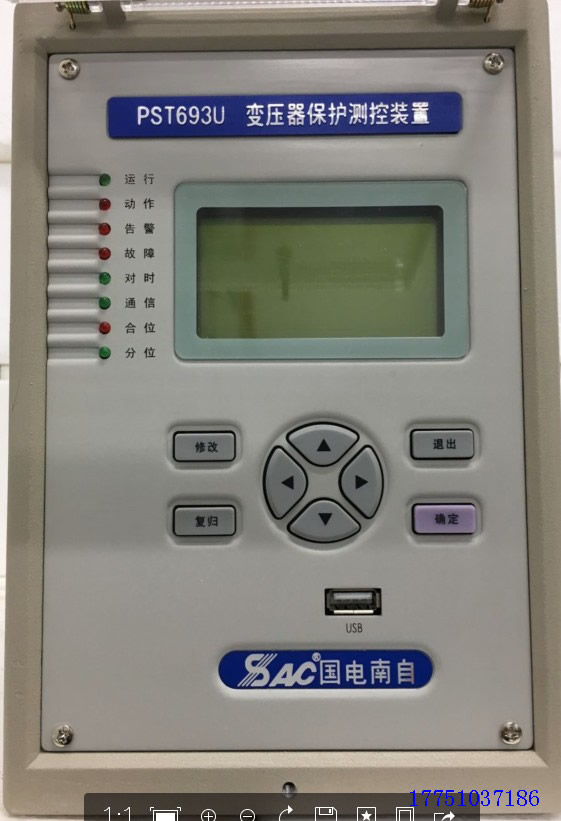

PST 693U 变压器保护测控装置 | 三段式复合电压过流保护 / 反时限过流保护 / 两段定时限负序过流保护 / 高压侧定时限零序过流保护 / 低压侧定时限零序过流保护 / 低压侧反时限零序过流保护 / 过负荷保护 / 过电压保护 / 低电压保护 / 非电量保护 / FC 闭锁 / 4-20mA 输出 / 测量 |
2000kVA 以下的厂用变，所用变，接地变 |
直流额定电压：220V 或 110V；（对于直流 220V 和交流 220V，装置电源模块可以自适应）
交流电流：5A 或 1A；
I，U，P，Q，Cosφ，有功电度，无功电度，14 路开关量采集
4-20mA 输出（选配，订货时请声明）
GPS 对时（分脉冲，秒脉冲或 IRIG-B 方式）
2原理说明
2.1三段式复合电压过流保护
当任一相电流大于定值且复合电压启动，经延时，装置跳闸。
复压启动元件功能：A 相电流经 Uab、Uca 或负序电压启动，B 相电流经 Uab、Ubc 或负序电压启动，
C 相电流经 Ubc、Uca 或负序电压启动。若复压启动元件退出，则过流保护不需复压启动。
方法二：电压突变同时电流不突变，认为 PT 断线，发 PT 断线信号。
电压突变：100mS 内三个线电压中任一个由大于 90V 变为小于 60V。
电流不突变：Ia，Ic 均大于 0.2A，且变化小于 0.1A。
三个线电压都大于９０Ｖ，PT 断线信号返回。
2.12 F-C 闭锁功能
当变压器三相电流 IA、IB、IC 任一个大于 FC 闭锁电流定值时，经 FC 闭锁延时，闭锁所有跳接触器的保护元件，以保证熔断器首先熔断。当
三相电流 IA、IB、IC 均小于 FC 闭锁电流定值时，经 100ms延时，开放跳接触器的保护元件。
批发：PSP641UX技术说明安顺国电南自PST693U操作回路示意图
济宁国电南自PST693U变压器保护测控装置扬州PST693U变压器保护枣庄国电南自PSL641UX加工

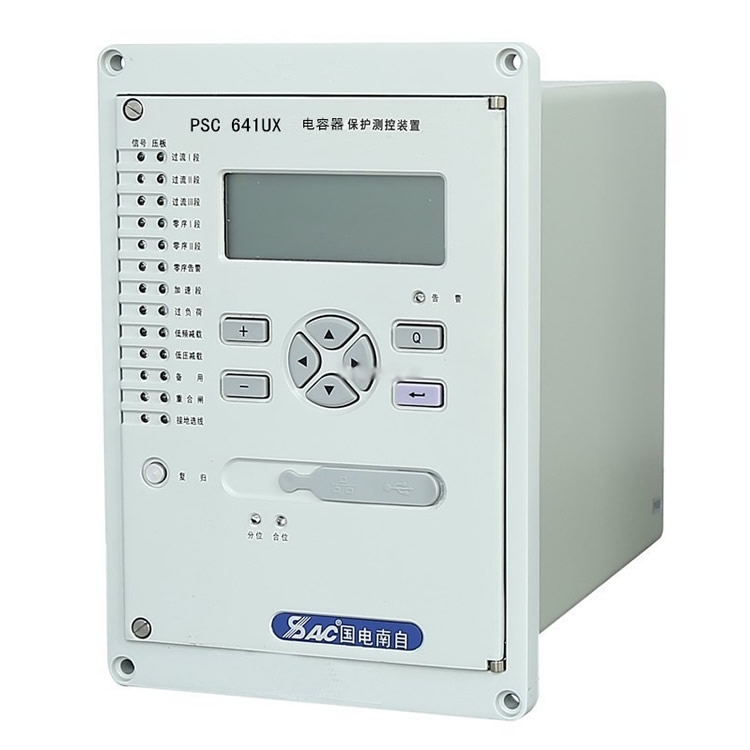

PSC641UX电容器保护测控装置，适用于变电所内并联电容器组保护。PSC641UX电容器保护测控装置保护功能：二段式相间电流保护、二段式零序电流保护、过流反时限保护、零序反时限保护、欠压保护、过压保护、三路独立的不平衡保护自动投切功能、非电量保护、TV断线。

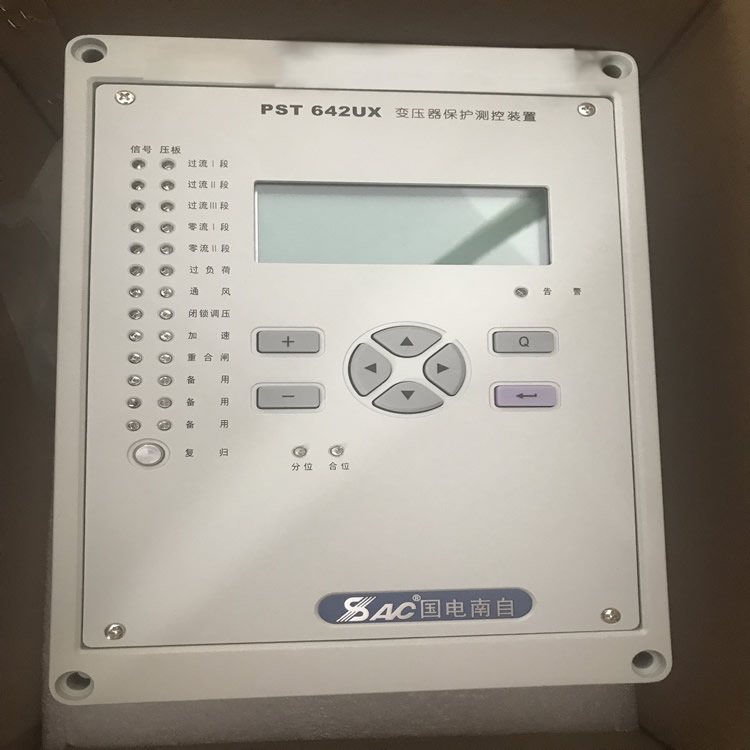

荆州国电南自PST693U变压器保护张家口PST693U变压器保护咸阳国电南自PST642UX装置背板端子图
批发：PSP641UX技术说明安顺国电南自PST693U操作回路示意图
