批发：国电南自PSP641UX技术说明十堰国电南自PSV692U PT测控功能PSV 692U PT并列装置功能本装置适用于主接线为单母分段接线方式的变电所，可作为分段电压互感器二次电压切换用。直流额定电压：220V 或 110V；（对于直流 220V 和交流 220V，装置电源模块可以自适应）。
额定直流电压： 220V 或 110V
直流回路功率消耗： 不大于 18W
信号回路接点载流容量： 5A
交流电压回路接点载流容量： 5A

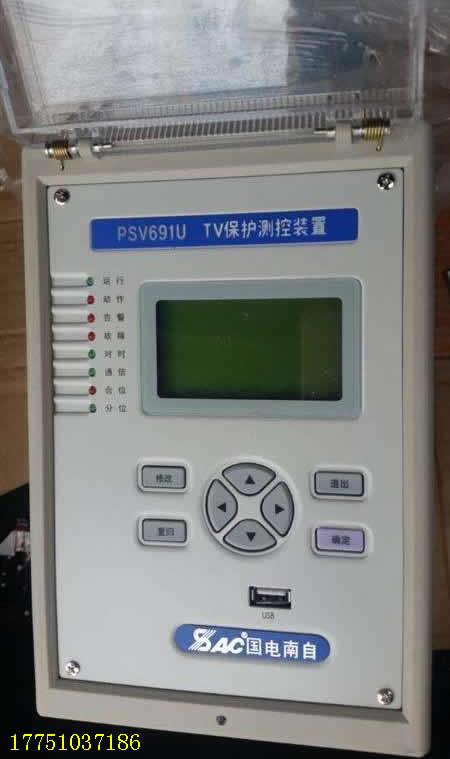

| PSV 691U PT 保护测控装置 |
二段式低电压保护 / 母线绝缘检测 / 测量 |
35kV 及以下 PT 柜 |
| PSV 692U PT 并列装置 |
PT 并列 |
单母分段 |
| PSV 693U PT 并列装置 |
PT 并列 / 二段式低电压保护 |
单母分段 |
psm641uX陕西PSV692U PT保护测控装置安阳PSV692U PT保护测控装置台州PSV692U PT保护测控装置电量保护
国电南自PSM642UX电动机保护测控装置装置采用以太网通信接入自动化系统时，使用 B 类 IP 地址，网络号为 172.20，主机号占 2 字节。主机号必须在全站统一分配管理，作为识别子站和主站的标识。后两字节中（00.XX）、(01.XX、(255.XX)、(XX.00)、(XX.255)的地址组合作为保留地址，不得使用。当使用路由连接多个 IP 网络时，主网（172.20 以及 172.21）以外的网络也应该使用 B 类网络地址，并须注意主机号不能重复，建议优先使用 172.22、172.23 等网络号。
批发：国电南自PSP641UX技术说明十堰国电南自PSV692U PT测控功能
2 原理说明
本装置主要由两个 PT 隔离刀闸辅助节点重动插件、一个交流电压并列插件和一个信号插件组成。使用本装置的接线如下图所示，PSV692U 的原理图见附图。图中 PTJ 为电压互感器隔离刀闸辅助节点重动继电器，GZJ 为母联开关隔离刀闸辅助节点重动继电器，BLJ 为交流电压并列继电器。其中母联隔离开关 1G、2G 分别启动两路 GZJ，其接点并串联后串入 BLJ 的启动回路 。 BLJ 由 母线电压并列开关 Q K接点、合闸位置继电器接点和两路分别由 1G、2G 启动的 GZJ 的接点串 联启动，其接点至 PT 二次交流电压并列。
PS690U 系列保护测控装置由线路保护，变压器保护，电容器保护，电抗器保护，备用电源自投，电动机保护等组成，可用于 110kV 及以下电压等级的电网和发电厂厂用电系统。通过采用高性能 32 位 CPU 将保护、测控、通信功能集成于一体，适合与变电站综合自动系统或电厂电气自动化系统配套。装置可以组 屏集中安装，也可直接安装于开关柜上进行分散式控制。
