产地：南京
起订：1

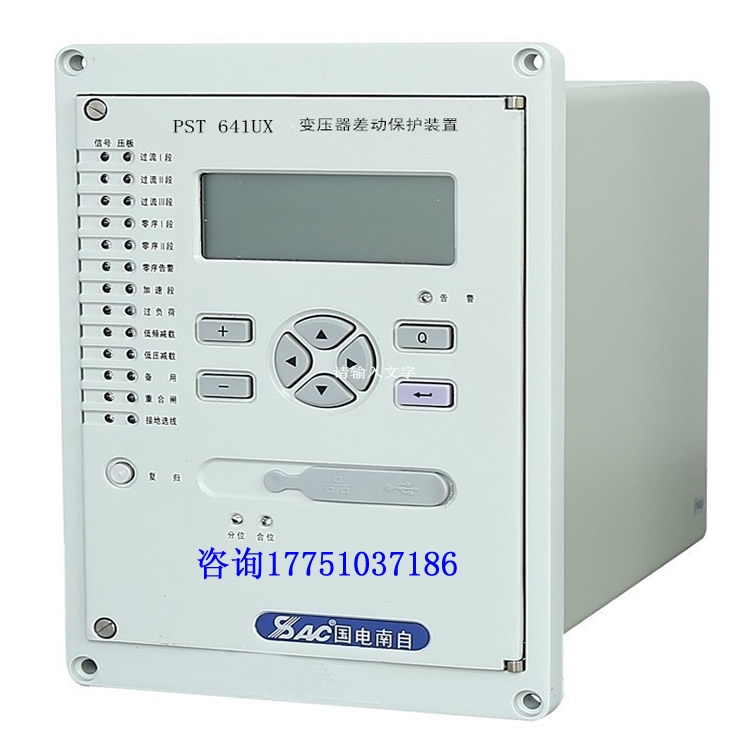

pst641ux眉山PST648UX电抗器保护测控装置告警信息表国电南自PST641UX变压器差动保护装置提供二次谐波制动的比率差动保护，差动速断保护，适用于 66kV 及以下电压等级电力系统的变压器。PST641UX变压器差动保护装置，适用于 6.3MVA 及以上容量变压器或工业企业的重要变压器；
pst641ux变压器差动保护的保护功能
1 差动速断保护
2 比率差动保护
3 TA 断线判别
4 非电量保护
pst641ux变压器差动保护的测控功能配置
14 路外部开关量输入遥信采集
事故遥信
GPS对时输入
pst641ux眉山PST648UX电抗器保护测控装置告警信息表
揭阳国电南自变压器差动保护装置湘西国电南自pst641ux变压器差动保护装置运城国电南自pst641ux黔西南PSP691U巴中国电南自变压器差动保护装置供应
国电南自PST648UX电抗器保护测控装置测控信息上送装置与主站连接完成后，平时采用变化上送以及循环上送的方式传输实时数据。当发生开入量变位，测量量的值变化越限，压板状态改变，或装置发生动作、告警事件的时候，装置会将这些变化信息立即上送到主站。不建议主站频繁使用总召唤命令增加网络负载。
上海pst641ux变压器差动保护聊城国电南自pst641ux变压器差动保护装置河南pst641ux变压器差动保护装置黑河pst641ux嘉义pst641ux变压器差动保护各地直邮
pst641ux眉山PST648UX电抗器保护测控装置告警信息表
淄博国电南自变压器差动保护装置哈尔滨国电南自变压器差动保护装置六盘水国电南自pst641ux吉林PSV693U驻马店国电南自变压器差动保护装置型号参数
国电南自PST642UX变压器后备保护测控装置为了防止意外事故和保证装置的正常性能，装置必须良好接地。接地线必须采用专用接地线（黄绿双色，截面积不小于 4mm 2 ）经接地铜排接入变电站接地网，不得采用通过槽钢接地的接地方式。按照 GB/T2887-2000《计算站场地技术要求》和 GB 9361-1988《计算站场地要求》接地电阻应小于 0.5 欧姆。
庆阳国电南自pst641ux变压器差动保护装置淮南变压器差动保护延边pst641ux江西PSM692U四平国电南自变压器差动保护事故遥信PS640UX系列产品包括下列装置：
1.3.1 线路保护测控装置
PSL641UX线路保护测控装置，过流保护为主保护，适用于输电或配电线路的保护及测控。
1.3.2 变压器保护测控装置
a) PST641UX变压器差动保护装置，适用于 6.3MVA 及以上容量变压器或工业企业的重要变压器；
b) PST642UX变压器保护测控装置，适用于 6.3MVA 及以上容量变压器或工业企业重要变压器的后备保护；
c) PST645UX变压器保护测控装置，过流保护为主保护，适用于所用变/接地变压器/厂用变。
1.3.3 电容器保护测控装置
PSC641UX电容器保护测控装置，适用于变电所内并联电容器组保护及测控，配置差压（或差流）、不平衡电压（或电流）输入。
1.3.4 电抗器保护测控装置
PST648UX电抗器保护测控装置，适用于 35kV 及以下电压等级串并联电抗器保护及测控。
1.3.5 备用电源自投装置
PSP641UX备用电源自投装置，装置具备 7 种典型接线方式备投，适用于不同电压等级各种接线方式的备用电源自投。
1.3.6 电动机保护测控装置
a) PSM641UX电动机保护测控装置，含差动功能，适用于 2MW 及以上容量的大型异步或同步电动机保护；
b) PSM642UX电动机保护测控装置，不含差动功能，适用于 3~10kV 异步电动机保护。
1.3.7 母线电压保护测控装置
PSV641UX母线电压保护测控装置，以电压并列、电压保护及非电量保护为基本配置，适用于两段母线电压的保护及测量监视。
2 保护功能及原理
2.1 差动速断
当任一相差动电流大于差动速断整定值时，动作于总出口继电器。用于在变压器差动区发生严重故障情况下快速切除变压器。差动速断定值应能躲过外部故障的不平衡电流和空投变压器时的励磁涌流，一般取 6～12 倍的额定电流。
总出口动作后输出 8 副接点，分别为（X3:1,X3:2）、（X3:3,X3:4）、(X3:5,X3:6)、 (X3:11,X3:12)、
（X6:9, X6:10）、（X6:11, X6:12）、(X6:13, X6:14)、(X6:15, X6:16)。(后 4 副接点需选装 DIO 模件)
2.3 二次谐波制动
利用三相差动电流中的二次谐波作为励磁涌流闭锁的判据。
其中 Id2 为各相差动电流中的二次谐波，Id 为对应的同一相差动电流，Kxb 为二次谐波制动系数。三相差动电流中只要任一相满足上述条件，均闭锁三相比率差动保护。Kxb 一般取为 10％～20％之间， 建议取为 0.15，误差范围为±5%或误差 0.05。
各差动元件的二次谐波有效值均可在“运行状态计算量 ”菜单中实时显示，或在主菜单实时循环显示，以便于装置检测和运行监视。
PST641UX的通信功能:
提供2路工业通信接口：双以太网或RS-485通信接口＋单以太网
支持IEC 60870-5-103、MODBUS、IEC 61850等通信协议
备注：以太网和RS485需订货时注明（二选一）IEC 61850为选配。
