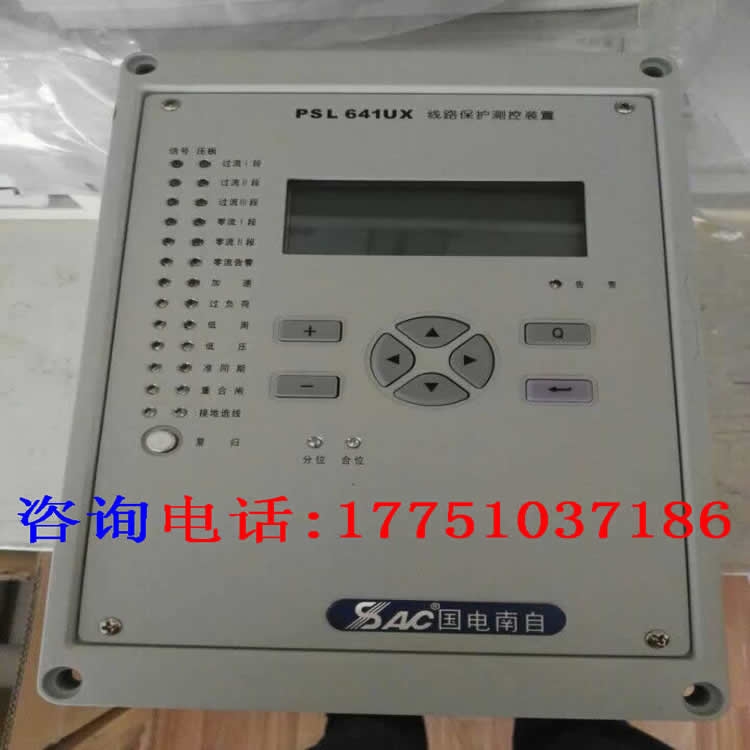

PSL641UX新界PST642UX变压器保护测控装置咨询，PSL 641UX 线路保护测控装置以电流电压保护为基本配置，同时集成了各种测量和控制功能，适用于66kV 及以下电压等级的配电线路。
保护功能配置-技术详情请沟通确认
| 序号 | 保护功能 | 备注 |
| 1 | 三段式复压方向闭锁过流保护 | III 段可设置为反时限 |
| 2 | 二段式方向零序保护及零序告警 | II 段可设置为反时限 |
| 3 | 过流加速保护和零序加速保护 |
|
| 4 | 过负荷保护 | 告警或跳闸可选 |
| 5 | 低周减载功能 |
|
| 6 | 低压减载功能 |
|
| 7 | 三相重合闸功能 |
|
| 8 | 小电流接地选线功能 |
|
| 9 | TV 断线判别 |
|
2 保护功能及原理2.1 相间过电流保护
装置在执行三段过流判别时，各段判别逻辑一致，其动作条件如下：
1） I ＞ Idn；Idn为 n 段电流定值，I 为相电流；
2） T ＞ Tdn；Tdn 为 n 段延时定值。
2.1.1 相间方向元件
采用 90 接线方式，按相起动。以电流流出母线为正方向，动作范围 Arg(U/I)＝－90 ～＋30 ，误差＜ 5 。
所谓 90 接线方式，是假设三相电压对称且功率因数为 1 时，流入方向继电器的电流和电压相位相差为 90 的一种接线方式。
90 接线方式电压电流的组合如下表：
| 序号 | 输入电流 | 输入电压 |
| 1 | Ia | Ubc |
| 2 | Ib | Uca |
| 3 | Ic | Uab |
2.1.2 低电压闭锁元件
低电压元件在三个线电压中的任意一个低于低电压定值时动作，开放被闭锁保护元件。利用此元件，可以保证装置在电动机反馈等非故障情况下不出现误动作。
2.1.3 负序过电压闭锁元件
当负序电压大于定值时，开放被闭锁保护元件。本元件同低电压闭锁元件共同构成复合电压闭锁元件， 与过流元件构成复合电压过流保护。
苏州PSL641UX线路保护绥化国电南自PSL641UX辽阳国电南自线路保护东营PSL641UX线路保护线路保护测控装置PSP691U标准产品
PST641UX变压器差动保护测控装置装置告警信号分为本地告警及中央告警信号两种方式。如 CPU 自检时发现装置有严重异常情况，则立即驱动继电器切断 CPU 模件的 24V 跳闸电源，在点亮装置面板上本地告PST641UX变压器差动保护测控装置警信号灯的同时，输出一付触点至中央信号，这种情况称为本地告警。此时装置保护功能实际已经退出运行，所以必须尽快安排检修，彻底检查装置！
大连线路保护南充国电南自PSL641UX鄂尔多斯国电南自PSL641UX线路保护测控装置莆田线路保护国电南自PSL641UX线路保护测控装置PSM695U测控功能
PSL641UX新界PST642UX变压器保护测控装置咨询
国电南自PST642UX变压器后备保护测控装置运行状态有效值：实时显示各模拟量通道的有效值和相角；开入量：实时显示各开入量状态；测量值：实时显示各测量量的大小；电度量：保留；计算量：实时显示与保护相关的模拟量或中间量。
