PSL641UX安康PST642UX变压器保护测控装置差动功能说明，具备三相一次重合闸和二次重合闸功能。由相应软压板实现功能总投退，控制字KG2.11=1 时投入二次重合闸功能。

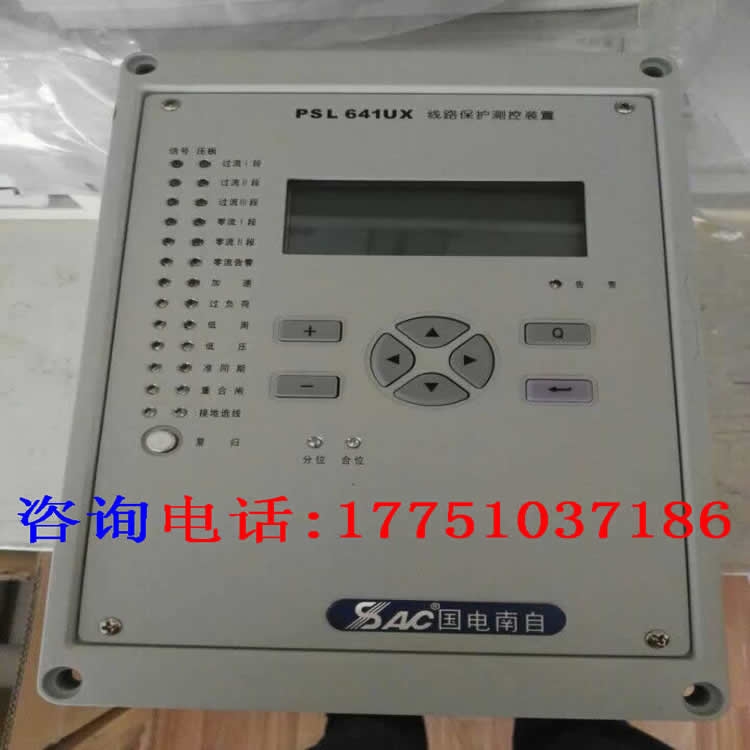

PSL 641UX 线路保护测控装置以电流电压保护为基本配置，同时集成了各种测量和控制功能，适用于66kV 及以下电压等级的配电线路。
保护功能配置-技术详情请沟通确认
| 序号 | 保护功能 | 备注 |
| 1 | 三段式复压方向闭锁过流保护 | III 段可设置为反时限 |
| 2 | 二段式方向零序保护及零序告警 | II 段可设置为反时限 |
| 3 | 过流加速保护和零序加速保护 |
|
| 4 | 过负荷保护 | 告警或跳闸可选 |
| 5 | 低周减载功能 |
|
| 6 | 低压减载功能 |
|
| 7 | 三相重合闸功能 |
|
| 8 | 小电流接地选线功能 |
|
| 9 | TV 断线判别 |
|
1.5 三相重合闸
具备三相一次重合闸和二次重合闸功能。由相应软压板实现功能总投退，控制字KG2.11=1 时投入二次重合闸功能。
1.5.1 充电条件
断路器合位，TWJ=0，HWJ=1 且无闭锁重合闸信号，经 15s 后完成重合闸充电。充电过程中重合闸压板灯发闪光，充电完成后发平光，不再闪烁。
1.5.2 启动方式
完成重合闸充电后，可以由保护启动和不对应启动两种方式启动重合闸。
保护启动重合闸为保护动作，判别无电流后，开放重合闸 10s。
在不对应启动重合闸方式中，仅利用 TWJ 触点监视断路器位置。
1.5.3 重合闸方式
通过“同期方式选择”定值可选择重合闸的方式：不检方式、检无压方式、检同期方式、检无压转检同期方式。
检无压方式中，当控制字KG2.9＝0 时，线路抽取电压小于0.3 倍额定电压则判为无压。当控制字KG2.9
＝1 时，母线无压或线路抽取电压小于 0.3 倍额定电压均判为无压。若KG2.6＝1，额定电压取 100V；反之取 57.7V。
检同期时，线路抽取电压相别由定值“同期相别选择”整定。当母线电压与线路抽取电压均大于 0.75 倍额定电压时，检查线路抽取电压同相应相别的母线电压之间的相位差，若小于整定的同期角，则检同期条件满足。其中，额定电压的选取同检无压方式。
