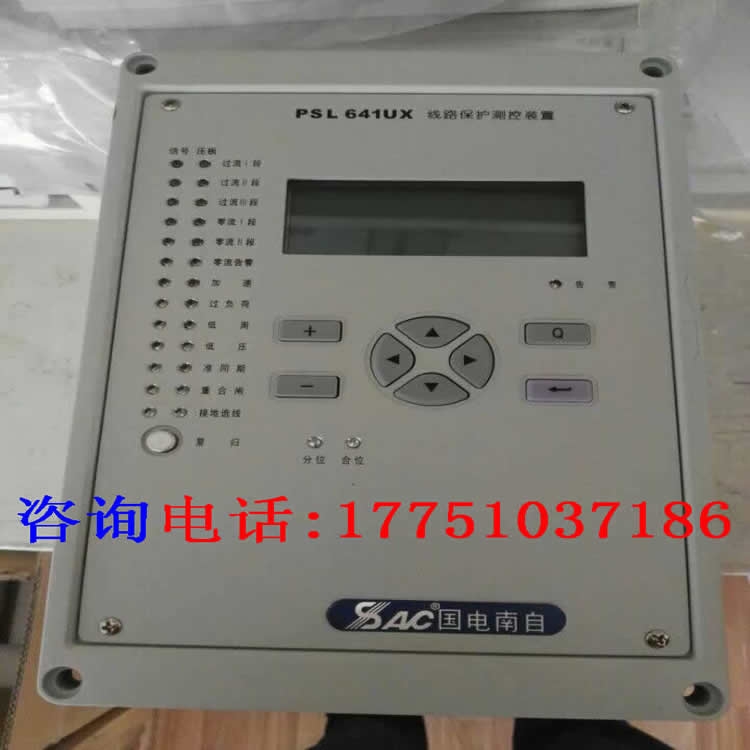

PST642UX徐州PSL641UX线路保护测控装置零序告警功能，PSL 641UX 线路保护测控装置以电流电压保护为基本配置，同时集成了各种测量和控制功能，适用于66kV 及以下电压等级的配电线路。
保护功能配置-技术详情请沟通确认
| 序号 | 保护功能 | 备注 |
| 1 | 三段式复压方向闭锁过流保护 | III 段可设置为反时限 |
| 2 | 二段式方向零序保护及零序告警 | II 段可设置为反时限 |
| 3 | 过流加速保护和零序加速保护 |
|
| 4 | 过负荷保护 | 告警或跳闸可选 |
| 5 | 低周减载功能 |
|
| 6 | 低压减载功能 |
|
| 7 | 三相重合闸功能 |
|
| 8 | 小电流接地选线功能 |
|
| 9 | TV 断线判别 |
|
2 保护功能及原理2.1 相间过电流保护
装置在执行三段过流判别时，各段判别逻辑一致，其动作条件如下：
1） I ＞ Idn；Idn为 n 段电流定值，I 为相电流；
2） T ＞ Tdn；Tdn 为 n 段延时定值。
2.1.1 相间方向元件
采用 90 接线方式，按相起动。以电流流出母线为正方向，动作范围 Arg(U/I)＝－90 ～＋30 ，误差＜ 5 。
所谓 90 接线方式，是假设三相电压对称且功率因数为 1 时，流入方向继电器的电流和电压相位相差为 90 的一种接线方式。
90 接线方式电压电流的组合如下表：
| 序号 | 输入电流 | 输入电压 |
| 1 | Ia | Ubc |
| 2 | Ib | Uca |
| 3 | Ic | Uab |
2.1.2 低电压闭锁元件
低电压元件在三个线电压中的任意一个低于低电压定值时动作，开放被闭锁保护元件。利用此元件，可以保证装置在电动机反馈等非故障情况下不出现误动作。
2.1.3 负序过电压闭锁元件
当负序电压大于定值时，开放被闭锁保护元件。本元件同低电压闭锁元件共同构成复合电压闭锁元件， 与过流元件构成复合电压过流保护。
南宁国电南自线路保护测控装置资阳PSL641UX线路保护测控装置韶关国电南自线路保护测控装置南平国电南自PSL641UX线路保护测控装置线路保护pst641ux比率差动保护
国电南自PSM642UX电动机保护测控装置接线为了不影响该产品的使用寿命和降低其性能，应注意安装方向及周围空间，正确的将其固定。请严格按照随产品提供的工程设计图的接线规规正确接线。
杭州PSL641UX四平国电南自PSL641UX线路保护测控装置芜湖国电南自PSL641UX线路保护测控装置太原国电南自PSL641UX国电南自PSL641UX线路保护测控装置PSV691U型号参数
PST642UX徐州PSL641UX线路保护测控装置零序告警功能
国电南自PST648UX电抗器保护测控装置保护信息装置具备故障录波功能。记录的模拟量输入及状态量，为断路器位置、保护启动及跳闸合闸命令。对于每一个录波段记录录波启动前 100ms 和启动后 200ms 的模拟量和状态量，每一个录波段由一个或多个状态量的上跳起动。可记录的录波报告为 8 至 100 个，记录数据可掉电保持。通过主站和随装置配备的 SGview 软件，均可将故障录波数据从装置中调出，查看相应的故障数据。并能以 Comtrade格式保存，为故障回放和使用专业录波分析软件分析故障提供了可能。
