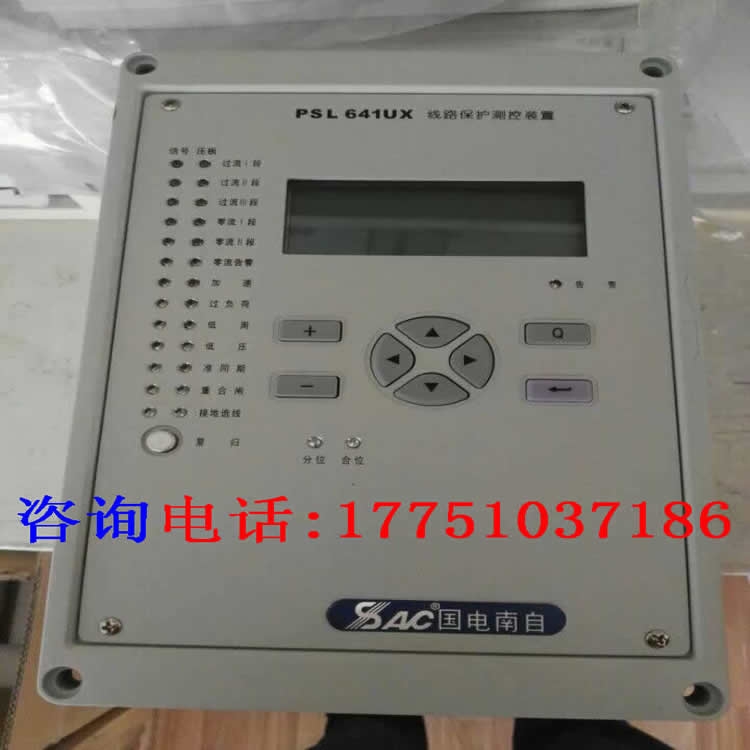

psm641uX朔州PSL641UX线路保护测控装置机箱防护等级，PSL 641UX 线路保护测控装置以电流电压保护为基本配置，同时集成了各种测量和控制功能，适用于66kV 及以下电压等级的配电线路。
保护功能配置-技术详情请沟通确认
| 序号 | 保护功能 | 备注 |
| 1 | 三段式复压方向闭锁过流保护 | III 段可设置为反时限 |
| 2 | 二段式方向零序保护及零序告警 | II 段可设置为反时限 |
| 3 | 过流加速保护和零序加速保护 |
|
| 4 | 过负荷保护 | 告警或跳闸可选 |
| 5 | 低周减载功能 |
|
| 6 | 低压减载功能 |
|
| 7 | 三相重合闸功能 |
|
| 8 | 小电流接地选线功能 |
|
| 9 | TV 断线判别 |
|
2 保护功能及原理2.1 相间过电流保护
装置在执行三段过流判别时，各段判别逻辑一致，其动作条件如下：
1） I ＞ Idn；Idn为 n 段电流定值，I 为相电流；
2） T ＞ Tdn；Tdn 为 n 段延时定值。
2.1.1 相间方向元件
采用 90 接线方式，按相起动。以电流流出母线为正方向，动作范围 Arg(U/I)＝－90 ～＋30 ，误差＜ 5 。
所谓 90 接线方式，是假设三相电压对称且功率因数为 1 时，流入方向继电器的电流和电压相位相差为 90 的一种接线方式。
90 接线方式电压电流的组合如下表：
| 序号 | 输入电流 | 输入电压 |
| 1 | Ia | Ubc |
| 2 | Ib | Uca |
| 3 | Ic | Uab |
2.1.2 低电压闭锁元件
低电压元件在三个线电压中的任意一个低于低电压定值时动作，开放被闭锁保护元件。利用此元件，可以保证装置在电动机反馈等非故障情况下不出现误动作。
2.1.3 负序过电压闭锁元件
当负序电压大于定值时，开放被闭锁保护元件。本元件同低电压闭锁元件共同构成复合电压闭锁元件， 与过流元件构成复合电压过流保护。
张家口国电南自PSL641UX线路保护测控装置青岛PSL641UX线路保护测控装置渭南线路保护合肥国电南自PSL641UX线路保护测控装置PSL641UX线路保护PSL691US型号参数
PSL641UX线路保护测控装置打印接口装置可通过配置以太网打印服务器接打印机，打印定值、动作报告，录波数据等。
大连PSL641UX益阳国电南自线路保护珠海线路保护六安线路保护国电南自线路保护测控装置pst648ux事故遥信
psm641uX朔州PSL641UX线路保护测控装置机箱防护等级
为了防止意外事故和保证装置的正常性能，装置必须良好接地。接地线必须采用专用接地线（黄绿双色，截面积不小于 4mm 2 ）经接地铜排接入变电站接地网，不得采用通过槽钢接地的接地方式。按照 GB/T2887-2000《计算站场地技术要求》和 GB 9361-1988《计算站场地要求》接地电阻应小于 0.5 欧姆。
