产地：南京
起订：1

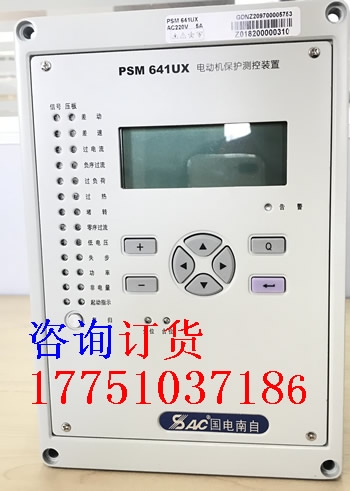

PSC641UX金华psm641uX电动机保护测控装置馈线保护测控,PSM641UX电动机保护测控装置是对电动机的相间故障、接地故障以及不正常运行提供保护，同时集成了各种测量和控制功能的多功能成套装置。技术详情请沟通确认 可应用于各种传统的接触器或断路器控制的 3-10kV交流高压大、中型电动机。
PSM641UX电动机保护测控装置保护功能：-技术详情请沟通确认
电流平衡式差动
磁平衡式差动
二段式过流保护
二段式零序过流保护
二段式负序电流保护
过热保护
过负荷保护
低电压、过电压保护
零序电压保护
长起动、堵转保护
F-C 闭锁功能
3 路非电量保护
低频率保护
低功率、逆功率保护
TV断线判别
PSM641UX电动机保护测控装置测控功能配置
序号 测控功能 备注
1 电流、电压、功率、功率因数等测量量
2 2路 4-20mA 电流环输出 可选装
3 14 路外部开关量输入遥信采集
4 断路器位置、手动分闸及事故遥信
5 断路器遥控分合
6 GPS 对时
其中关于PSM641UX电动机保护测控装置的
2 PSM641UX电动机保护测控装置保护功能及原理
2.1 电动机起动
当控制字 KG2.14=0 时，装置判别的电动机起动时间为 Min（T start ，T start0 ）。其中，T start 为本次实际起动时间，指的是相电流从零突变到 10%I n 时刻（T 0 ）开始计时，直到电流过峰值后下降到 120%I n（I n 为电动机额定电流，以下同）时刻为止，这一过程所经历的时间； T start0 为“电动机起动时间定值”，表示电动机转速从零到达到额定转速的时间，可整定为电动机长起动时间的 1.2 倍。
当控制字KG2.14=1 时，装置判别的电动机起动时间固定为T start0 ，计时起点为 T 0 时刻。
装置将面板上后一个软压板灯(绿色 LED 灯)定义为电动机起动时间指示灯，在电动机起动过程中长亮，从而直观指示出电动机的起动过程。
电动机起动时间过长将导致转子发热，危害电动机的正常运行。起动时间长保护功能可通过软压板投入或者退出。本保护只在电动机起动时投入。起动过程中，任一相电流大于整定电流达到整定时间，长起动保护动作于出口，动作指示灯为面板上后一个信号灯（红色 LED 灯）。电动机起动过程结束后，保护自动退出。
2.2.2 整定值自动加倍
I s I r
比率差动特性曲线
为防止电动机起动时，电动机机端和中性点 CT 不平衡电流引起差动保护误动作，本装置提供了整定
值自动加倍功能。在起动过程中，差动保护启动电流定值和比率制动系数加倍运行。起动过程完成后，差动
保护按照原始定值运行。本功能可通过设置 KG2.10 投入或退出。
黄冈国电南自电动机保护测控装置泰州国电南自电动机保护十堰国电南自psm641uX电动机保护测控装置普洱psm641uX线路保护PSL691US加工_
国电南自PST648UX电抗器保护测控装置为了防止意外事故和保证装置的正常性能，装置必须良好接地。接地线必须采用专用接地线（黄绿双色，截面积不小于 4mm 2 ）经接地铜排接入变电站接地网，不得采用通过槽钢接地的接地方式。按照 GB/T2887-2000《计算站场地技术要求》和 GB 9361-1988《计算站场地要求》接地电阻应小于 0.5 欧姆。
济宁国电南自psm641uX松原国电南自电动机保护南昌国电南自电动机保护凉山州电动机保护测控装置PSL641UX线路保护PSR691U测控功能
PSC641UX金华psm641uX电动机保护测控装置馈线保护测控
PSL 691US线路保护测控装置订货_功能配置：三段式复合电压过流保护 / 零序过流保护 / 过负荷保护 / 后加速保护 / 4-20Ma输出 / 测量，适用范围：厂用电进线，母联开关
兰州国电南自电动机保护玉溪国电南自电动机保护临汾国电南自psm641uX宜昌国电南自psm641uX电动机保护测控装置线路保护PSL691US销售
