产地：南京
起订：1

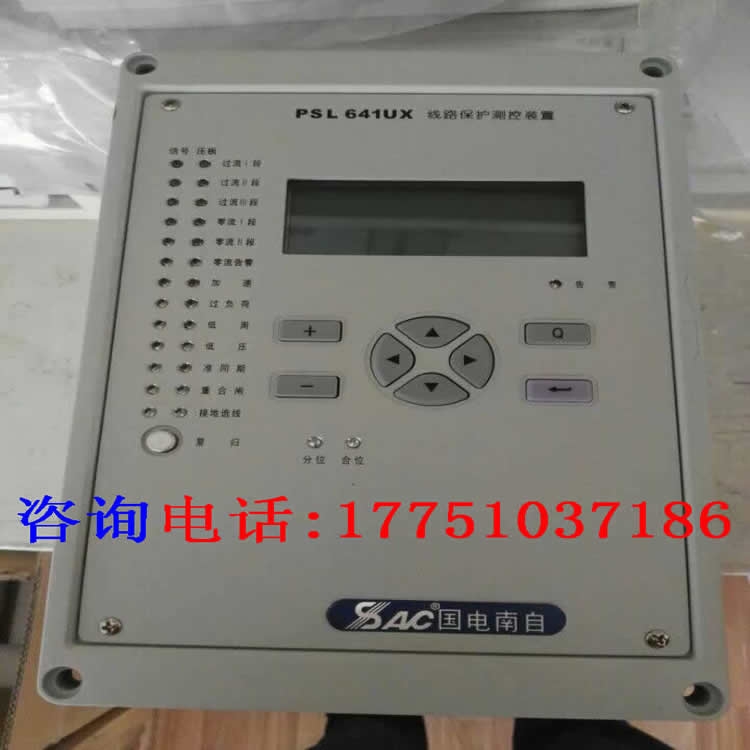

psm641uX巴音郭楞PSL641UX线路保护测控装置电抗器保护测控，PSL 641UX 线路保护测控装置以电流电压保护为基本配置，同时集成了各种测量和控制功能，适用于66kV 及以下电压等级的配电线路。
保护功能配置-技术详情请沟通确认
| 序号 | 保护功能 | 备注 |
| 1 | 三段式复压方向闭锁过流保护 | III 段可设置为反时限 |
| 2 | 二段式方向零序保护及零序告警 | II 段可设置为反时限 |
| 3 | 过流加速保护和零序加速保护 |
|
| 4 | 过负荷保护 | 告警或跳闸可选 |
| 5 | 低周减载功能 |
|
| 6 | 低压减载功能 |
|
| 7 | 三相重合闸功能 |
|
| 8 | 小电流接地选线功能 |
|
| 9 | TV 断线判别 |
|
2 保护功能及原理2.1 相间过电流保护
装置在执行三段过流判别时，各段判别逻辑一致，其动作条件如下：
1） I ＞ Idn；Idn为 n 段电流定值，I 为相电流；
2） T ＞ Tdn；Tdn 为 n 段延时定值。
2.1.1 相间方向元件
采用 90 接线方式，按相起动。以电流流出母线为正方向，动作范围 Arg(U/I)＝－90 ～＋30 ，误差＜ 5 。
所谓 90 接线方式，是假设三相电压对称且功率因数为 1 时，流入方向继电器的电流和电压相位相差为 90 的一种接线方式。
90 接线方式电压电流的组合如下表：
| 序号 | 输入电流 | 输入电压 |
| 1 | Ia | Ubc |
| 2 | Ib | Uca |
| 3 | Ic | Uab |
2.1.2 低电压闭锁元件
低电压元件在三个线电压中的任意一个低于低电压定值时动作，开放被闭锁保护元件。利用此元件，可以保证装置在电动机反馈等非故障情况下不出现误动作。
2.1.3 负序过电压闭锁元件
当负序电压大于定值时，开放被闭锁保护元件。本元件同低电压闭锁元件共同构成复合电压闭锁元件， 与过流元件构成复合电压过流保护。
濮阳国电南自PSL641UX商丘国电南自线路保护测控装置温州线路保护测控装置黔西南线路保护测控装置国电南自PSL641UX线路保护测控装置psl641ux非标定制_
国电南自PSM641UX电动机保护测控装置程序在线升级使用上位机应用软件 UpdateTool，借助装置的以太网通信口实现装置程序的在线升级。方法快捷，简化了程序升级的过程。但此功能一般仅供本公司专业人员使用。
成都国电南自线路保护铜川国电南自线路保护辽阳国电南自PSL641UX线路保护测控装置大连PSL641UXPSL641UXPSV693U销售
psm641uX巴音郭楞PSL641UX线路保护测控装置电抗器保护测控
国电南自PST642UX变压器后备保护测控装置装置测试开出传动：各输出开关量手动控制输出或返回；交流测试：各模拟量通道的有效值和相角的实时显示。显示条目与输入监视菜单的有效值显示的条目相同。开入检查：开入量实时显示；灯光测试：测试面板上的压板灯，信号灯亮、灭。综自功能：用于与后台监控及远动主站信息对点使用。保护事件：逐条发送保护事件报文；遥信：逐条发送SOE 或开入量报文；告警事件：逐条发送装置异，保护告警或呼唤信息报文；遥控：逐条发送压板变位信息报文。保护压板：逐条发送压板变位信息报文。遥测：逐条发送测量量变位信息报文。
