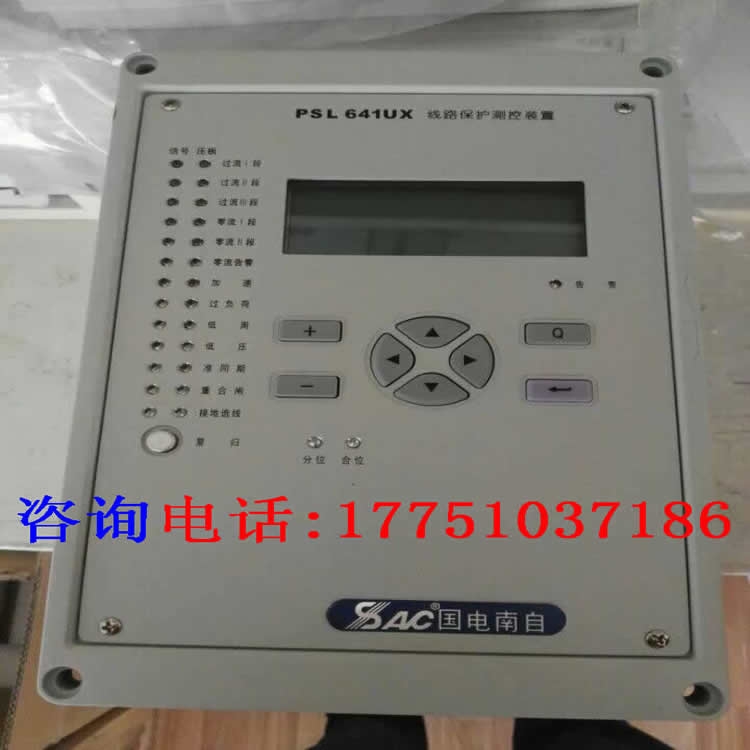

psm641uX固原PSL641UX线路保护测控装置运行设置，PSL 641UX 线路保护测控装置以电流电压保护为基本配置，同时集成了各种测量和控制功能，适用于66kV 及以下电压等级的配电线路。
保护功能配置-技术详情请沟通确认
| 序号 | 保护功能 | 备注 |
| 1 | 三段式复压方向闭锁过流保护 | III 段可设置为反时限 |
| 2 | 二段式方向零序保护及零序告警 | II 段可设置为反时限 |
| 3 | 过流加速保护和零序加速保护 |
|
| 4 | 过负荷保护 | 告警或跳闸可选 |
| 5 | 低周减载功能 |
|
| 6 | 低压减载功能 |
|
| 7 | 三相重合闸功能 |
|
| 8 | 小电流接地选线功能 |
|
| 9 | TV 断线判别 |
|
2 保护功能及原理2.1 相间过电流保护
装置在执行三段过流判别时，各段判别逻辑一致，其动作条件如下：
1） I ＞ Idn；Idn为 n 段电流定值，I 为相电流；
2） T ＞ Tdn；Tdn 为 n 段延时定值。
2.1.1 相间方向元件
采用 90 接线方式，按相起动。以电流流出母线为正方向，动作范围 Arg(U/I)＝－90 ～＋30 ，误差＜ 5 。
所谓 90 接线方式，是假设三相电压对称且功率因数为 1 时，流入方向继电器的电流和电压相位相差为 90 的一种接线方式。
90 接线方式电压电流的组合如下表：
| 序号 | 输入电流 | 输入电压 |
| 1 | Ia | Ubc |
| 2 | Ib | Uca |
| 3 | Ic | Uab |
2.1.2 低电压闭锁元件
低电压元件在三个线电压中的任意一个低于低电压定值时动作，开放被闭锁保护元件。利用此元件，可以保证装置在电动机反馈等非故障情况下不出现误动作。
2.1.3 负序过电压闭锁元件
当负序电压大于定值时，开放被闭锁保护元件。本元件同低电压闭锁元件共同构成复合电压闭锁元件， 与过流元件构成复合电压过流保护。
上海线路保护测控装置安庆国电南自PSL641UX线路保护测控装置日照PSL641UX线路保护测控装置杭州国电南自PSL641UXPSL641UXpst645ux比率差动保护
PST641UX变压器差动保护测控装置测控信息在菜单“ 事件录波 / 遥信记录 ” 菜单 中，可以查看到相应遥信变位记录。在菜单“ 事件录波 / 操作记录 ” 中，记录了主站遥控操作、修改定值和投退软压板的所有记录。
潍坊PSL641UX重庆国电南自PSL641UX线路保护测控装置汕头PSL641UX线路保护厦门PSL641UX国电南自PSL641UXpsl641ux咨询_
psm641uX固原PSL641UX线路保护测控装置运行设置
PST641UX变压器差动保护装置，适用于35KV及以下电压等级变压器主保护。PST641UX变压器差动保护装置保护功能:差动速断保护、比率差动保护、TA断线判别。
