产地：南京
起订：1

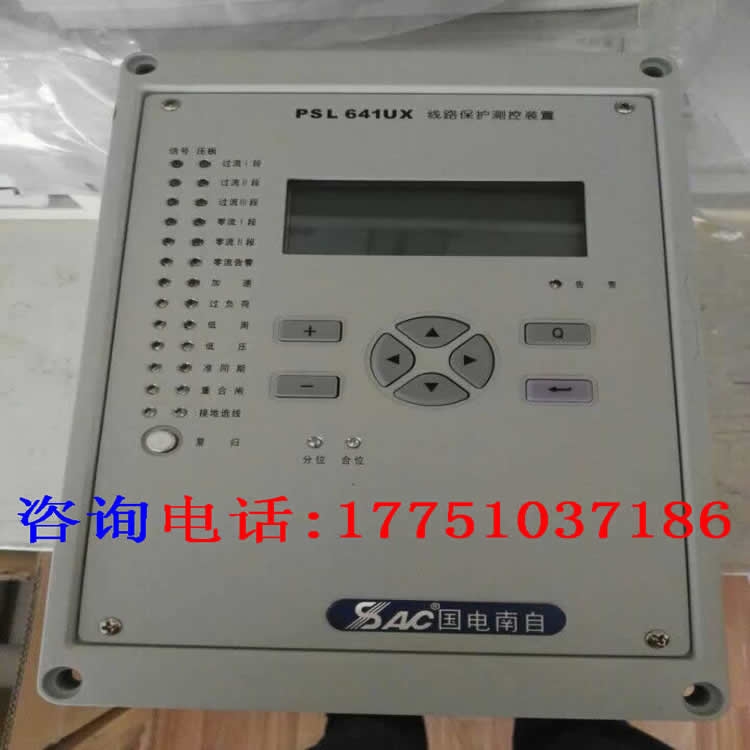

psm641uX驻马店PSL641UX线路保护测控装置标准产品，PSL 641UX 线路保护测控装置以电流电压保护为基本配置，同时集成了各种测量和控制功能，适用于66kV 及以下电压等级的配电线路。
保护功能配置-技术详情请沟通确认
| 序号 | 保护功能 | 备注 |
| 1 | 三段式复压方向闭锁过流保护 | III 段可设置为反时限 |
| 2 | 二段式方向零序保护及零序告警 | II 段可设置为反时限 |
| 3 | 过流加速保护和零序加速保护 |
|
| 4 | 过负荷保护 | 告警或跳闸可选 |
| 5 | 低周减载功能 |
|
| 6 | 低压减载功能 |
|
| 7 | 三相重合闸功能 |
|
| 8 | 小电流接地选线功能 |
|
| 9 | TV 断线判别 |
|
2 保护功能及原理2.1 相间过电流保护
装置在执行三段过流判别时，各段判别逻辑一致，其动作条件如下：
1） I ＞ Idn；Idn为 n 段电流定值，I 为相电流；
2） T ＞ Tdn；Tdn 为 n 段延时定值。
2.1.1 相间方向元件
采用 90 接线方式，按相起动。以电流流出母线为正方向，动作范围 Arg(U/I)＝－90 ～＋30 ，误差＜ 5 。
所谓 90 接线方式，是假设三相电压对称且功率因数为 1 时，流入方向继电器的电流和电压相位相差为 90 的一种接线方式。
90 接线方式电压电流的组合如下表：
| 序号 | 输入电流 | 输入电压 |
| 1 | Ia | Ubc |
| 2 | Ib | Uca |
| 3 | Ic | Uab |
2.1.2 低电压闭锁元件
低电压元件在三个线电压中的任意一个低于低电压定值时动作，开放被闭锁保护元件。利用此元件，可以保证装置在电动机反馈等非故障情况下不出现误动作。
2.1.3 负序过电压闭锁元件
当负序电压大于定值时，开放被闭锁保护元件。本元件同低电压闭锁元件共同构成复合电压闭锁元件， 与过流元件构成复合电压过流保护。
保定线路保护本溪国电南自PSL641UX线路保护测控装置六安PSL641UX线路保护测控装置达州线路保护测控装置PSL641UXPSV692U非标定制_
国电南自PST645UX变压器保护测控装置测控信息上送装置与主站连接完成后，平时采用变化上送以及循环上送的方式传输实时数据。当发生开入量变位，测量量的值变化越限，压板状态改变，或装置发生动作、告警事件的时候，装置会将这些变化信息立即上送到主站。不建议主站频繁使用总召唤命令增加网络负载。
天津国电南自线路保护测控装置合肥线路保护测控装置益阳国电南自PSL641UX黄石PSL641UX线路保护测控装置国电南自线路保护PSM694U定制
psm641uX驻马店PSL641UX线路保护测控装置标准产品
PST641UX变压器差动保护测控装置录波打印：选择录波文件，并选择特定通道进行打印。定值管理定值显示：显示各个定值区的整定值；定值切换：从一个定值区切换到另一个定值区运行（只能在已整定的有效定值区之间相互切换）；PST641UX变压器差动保护测控装置定值修改：修改选定定值区中的整定值；定值打印：选择的定值区与的定值页进行打印；定值删除：删除特定定值区的相应文件。
