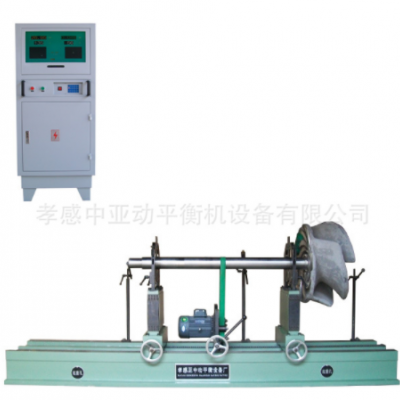

HYW-500型万向联轴节传动平衡机
一、价格:28000元/台
二、关健词:平衡机 万向节传动平衡机 联轴节传动平衡机
三、简介:该机型是万向联轴节传动硬支承动平衡机，适用于粉碎机转子、增压器转子、
电机转 子、风机叶轮、曲轴、曲轴飞轮离合器总成、滚筒、轧辊、长轴、机床主轴、
水泵叶轮、钼丝筒、轻工机械、纺织机械、粮食机械等工件的平衡测量。
四、技术参数
1.型号:HYW-500型
2.工件最大质量（kg）: 500
3.工件最大直径（mm）: 1300
4.万向节法兰距右支承架中心最大距离（mm）:2000
5.床身长度（mm）: 2900
6.工件轴颈范围（mm）: 10～90
7.工件平衡转速（rpm）: 400～800
8.电机功率(Kw): 3
9.万向节传动扭矩(N.m): 60
10.不平衡量减少率（％）: 90
11.最小剩余不平衡量（gmm/kg）: 1
五、标配:
1.一体化独立电柜
2.HQ–3A测量系统
3.240×128液晶显示屏
4.变频器调速
5.床身材料采用HT300铸铁整体造形铸造
六、选配:
1.YQ–2B测量系统
2.19寸液晶显示屏
七、备注:
1.标配床身可根据用户需要加长。
2.用户根据需要可定做工装夹具。
3.质保期一年。本公司免费派员上门调试设备并培训操作工。

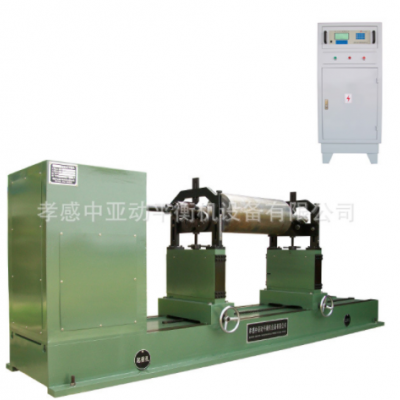

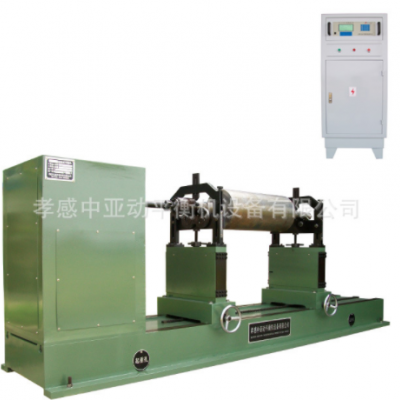

HYW系列万向联轴节传动平衡机型号及技术参数
参数 | HYW–160 | HYW–300 | HYW–500 | HYW–1000 | HYW–1600 | HYW–3000 | HYW–5000 |
工件最大质量(kg) |
160 |
300 |
500 |
1000 |
1600 |
3000 |
5000 |
工件最大直径（mm） |
1000 |
1200 |
1300 |
1500 |
1600 |
1800 |
2000 |
万向节法兰距右支承架中心最大距离（mm） |
1600
|
2000
|
2000
|
1800
|
1800
|
3200
|
3200
|
床身长度（mm） | 2500 | 2900 | 2900 | 2900 | 2900 | 5200 | 5200 |
工件轴颈范围（mm） | 10～90 90～120 (选配) | 10～90 90～180 (选配) | 10～90 90～180 (选配) | 15～120 120～240 (选配) | 15～120 120～240 (选配) | 40～180 180～300
| 40～180 180～300
|
工件平衡转速（rpm） | 450～750
| 450～750
| 400～660 | 400～800 | 400～800 | 250～800
| 250～800
|
电机功率(Kw) | 0.85/1.5 (双速电机) | 2.2/3.3 (双速电机) | 3/4.5 (双速电机) | 4 (单速电机) | 5.5 (单速电机) | 7.5 (单速电机) | 11 (单速电机) |
变频器 | 选配 | 选配 | 选配 | 有 | 有 | 有 | 有 |
万向节传动扭矩(N.m) | 60 | 60 | 60 300(选配) | 300 60(选配) | 300 60(选配) | 700 300(选配) | 1250 300(选配) |
不平衡量减少率（％) | 90 | 90 | 90 | 90 | 90 | 90 | 90 |
最小剩余不平衡量（gmm/kg） | 1 | 1 | 1 | 1 | 1
| 1 | 1 |
备注 | 1.本系列动平衡机全部标配一体化独立电柜和HQ–3A测量系统及240×128液晶显示屏。 2.用户根据需要可选配YQ–2B测量系统和19寸液晶显示屏。 3.用户根据需要可选配立式去重(钻孔)和卧式去重(钻孔)。 4.标配床身可根据用户需要加长。 5标配双速电机的可根据用户需要选配变频器。 6.用户根据需要可选配四挡变速齿轮箱。 7.质保期一年。本公司免费派员上门调试设备并培训操作工。 | ||||||
