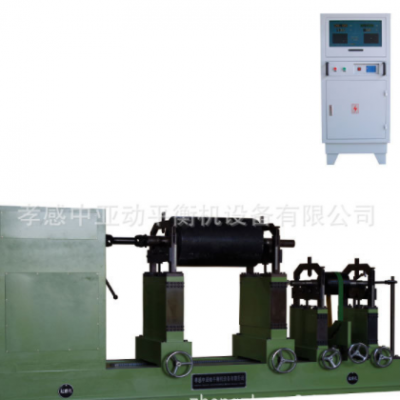

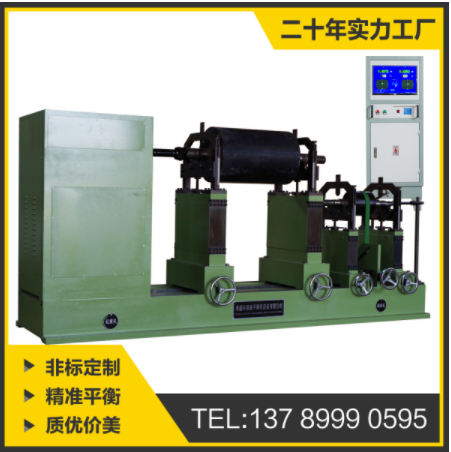

YQW-1600型圈带万向联轴节传动平衡机
一、价格:价格:58000元/台
二、关健词:动平衡机. 平衡机. 圈带万向联轴节传动平衡机.
三、简介:该机型是圈带传动平衡机和万向联轴节传动平衡机的总成。适用于增压器转子、电机转子、粉碎机转子、滚筒、轧辊、长轴、机床主轴、水泵叶轮、钼丝筒、大米抛光辊筒、大米抛光辊推进器总成、轻工机械、纺织机械、粮食机械等工件的平衡测量。
四、技术参数
1.型号: YQW-1600型
2.工件质量范围（kg）: 10-1600
3.工件直径范围（mm）: 200-1600
4.工件支承间距（mm）: 300-1800
5.工件轴颈范围（mm）: 9-120
6.电动机功率（kW）: 5.5
7.电动机功率（kW）: 1.5
8.平衡转速（r/min）:400-1200
9.圈带传动直径范围（mm）: 30-300
10.不平衡量减少率（％）: 90
11.最小剩余不平衡量（gmm/kg）: 0.5
五、标配:
1.一体化独立电柜
2.HQ–3A测量系统
3.240×128液晶显示屏
4.变频器调速
5.床身材料采用HT300铸铁整体造形铸造
六、选配:
1.YQ–2B测量系统
2.19寸液晶显示屏
七、备注:
1.标配床身可根据用户需要加长。
2.用户根据需要可定做工装夹具。
3.质保期一年。本公司免费派员上门调试设备并培训操作工。
YQW系列圈带万向联轴节传动平衡机型号及技术参数
型号 参数 | YQW-160 | YQW-300 | YQW-500 | YQW-1000 | YQW-1600 | YQW-3000 | YQW-5000
|
工件最大质质量(kg) | 160 | 300 | 500 | 1000 | 1600 | 3000 | 5000 |
工件最大直径（mm） | 1000 | 1200 | 1300 | 1500 | 1600 | 1800 | 2000 |
万向节法兰距右支承架中心最大距离（mm） | 1600 | 2000 | 2000 | 1800 | 1800 | 3200 | 3200 |
床身长度（mm） | 2500 | 2900 | 2900 | 2900 | 2900 | 5200 | 5200 |
工件轴颈范围（mm） | 10～90 90～120 (选配) | 10～90 90～120 (选配) | 10～90 90～120 (选配) | 15～120 120～240 (选配) | 15～120 120～240 (选配) | 40～180 180～300
| 40～180 180～300
|
圈带传动处直径范围（mm） | 20～300 | 30～350 | 40～400 | 40～600 | 40～800 | 40～1000 | 40～1000 |
工件平衡转速（rpm） | 400～1200 | 400～1200 | 400～1000 | 400～1000 | 400～1000 | 350～900 | 350～900 |
电机功率(Kw) | 1.5 | 2.2 | 3 | 4 | 5.5 | 7.5 | 11 |
万向节传动扭矩(N.m) | 60 | 60 | 60 300(选配) | 300 60(选配) | 300 60(选配) | 700 300(选配) | 1250 300(选配) |
不平衡量减少率（％) | 90 | 90 | 90 | 90 | 90 | 90 | 90 |
最小剩余不平衡量（gmm/kg） | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
备注 | 1.本系列动平衡机全部标配变频器调速。 2.本系列动平衡机全部标配HQ–3A测量系统和240×128液晶显示屏。 3.用户根据需要可选配YQ–2B测量系统和19寸液晶显示屏。 4.标配床身可根据用户需要加长。 5.用户根据需要可选配四挡变速齿轮箱。 6.质保期一年。本公司免费派员上门调试设备并培训操作工。 | ||||||
