电压互感器二次中性点氧化锌避雷器间隙接地装置
为防止雷电、短路故障等产生的浪涌过电压通过电压互感器危害人身及二次设备，2018年新版十八项反措要求：
未在开关场接地的电压互感器二次回路，宜在电压互感器端子箱处将每组二次回路中性点分别经放电间隙或氧化锌阀片接地。

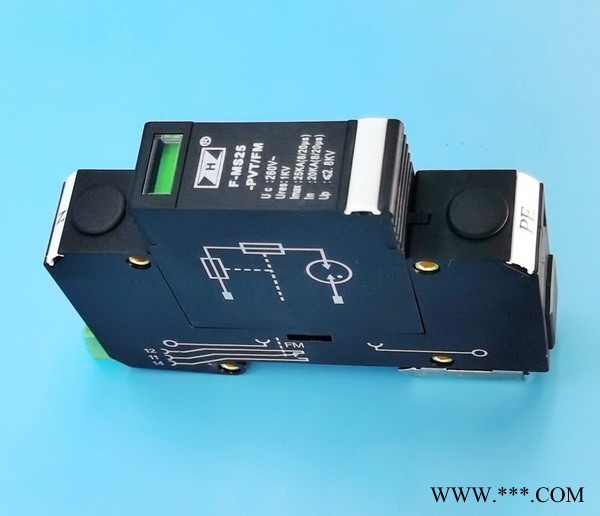

型号是：F-MS25-PVT/FM
PT二次回路中性点分别经放电间隙或氧化锌阀片接地
常规放电间隙或氧化锌阀片在雷电、短路故障等产生的浪涌过电压冲击下会击穿接地，从而造成电压互感器二次回路两点接地。
常规放电间隙或氧化锌阀片没有任何告警信号，运行维护人员也无法在线检测，导致电压互感器二次回路长期存在两点接地，保护装置存在不正确动作风险。
新型电压互感器二次接地保护器（也称接地保护器）采用新型防雷放电间隙，通过双脱扣自保护功能，确保电压互感器中性点在击穿后可有效开断，整体呈现开路状态，杜绝造成两点接地的可能；
同时通过增加掉牌和遥信输出节点，可以实现对接地保护器的在线监视。
智能变电站存在电压互感器二次中性点在开关场端子箱接地情况，无放电间隙，无需改造，但35/10千伏开关柜部分仍存在放电间隙，要明确智能站与常规站区别；
另一方面由于接地保护器信号输出节点要经测控装置，同时要接入监控后台，并上送调度监控。
根据国网公司新颁“十八项反措”，提升继电保护运行可靠性。
继电保护电压回路的接地，电压互感器二次绕组在开关场应装设具有击穿报警功能的间隙接地装置。
间隙接地装置应具有热脱扣和电流脱扣功能，具有掉牌指示和遥信接点，遥信接点应接入监控系统，实现对电压互感器多点接地的实时监测。
新建变电站投运应具有击穿报警功能的间隙接地装置。
