过电压保护插件、击穿保险二次接地保护器、PT中性点保护器技术参数和性能要求

过电压保护插件、击穿保险二次接地保护器、PT中性点保护器技术参数和性能要求

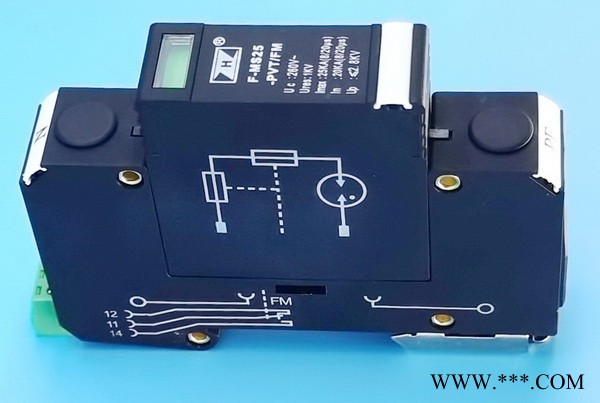

型号：F-MS25-PVT/FM

1.过电压保护插件、击穿保险二次接地保护器、PT中性点保护器技术参数和性能要求

2.直流击穿电压1400VDC

3.标称放电电流In20kA(8/20µs)

4.放电电流Imax 30kA(8/20µs)

使用条件

1.使用条件参数表

2.海拔高度：无限制

3.环境温度：-40℃-80℃

4.相对湿度范围要求：30~95%

5.遥信节点绝缘大于8kV

过电压保护插件具体要求

F-MS25-PVT/FM过电压保护插件、F-MS25-PVT/FM击穿保险二次接地保护器、F-MS25-PVT/FM PT中性点保护器具有以下功能

1. 具有防短路设计，在大冲击情况下可有效脱扣，保护主元件；同时当主元件损坏后能可靠脱扣，100%呈现开路状态

2. 具有状态失效指示窗口

3. 具有辅助遥信干接点，便于远方监视是否正常运行

4. 外壳采用阻燃设计

5. 击穿电压在1400V，偏差值应在±20%以内

6. 残压低于1000V

7. 采用35mm标准导轨安装，方便施工；

8. 主元件采用可插拔，方便维护

9. 具有防触电保护功能，可实现带电插拔，避免在更换元件时造成人身伤害

10.安装接线导线横截面积满足单股硬导线6~25mm2，多股软导线6~35mm2

 我公司保证值

1. 具有辅助遥信干结点

2. 有短路热脱扣功能设计

3. 有浪涌大电流过载分离功能设计

4. 有掉牌告警功能设计

5. 应采用可拔插结构设计，主元件为可拔插单元，方便现场检修维护测试

6. 击穿电压偏差值应在±20%以内

7. 壳体材料阻燃等级应为V0
