| 是否有现货： | 是 | 认证： | 型式试验报告 |
| 加工定制： | 否 | 品牌： | 益雷 |
| 类型： | PT二次保护用 | 型号： | PT25CVT |
| 规格： | PT25CVT | 商标： | 益雷 |
| 包装： | 纸盒 | 击穿电压： | 2500V |
| 产量： | 10000 |

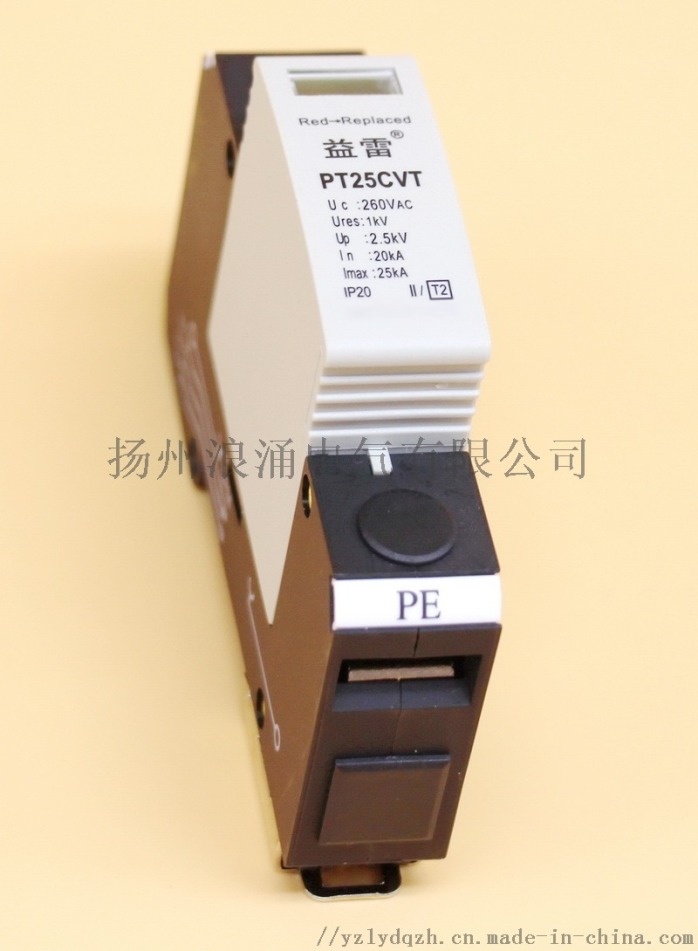

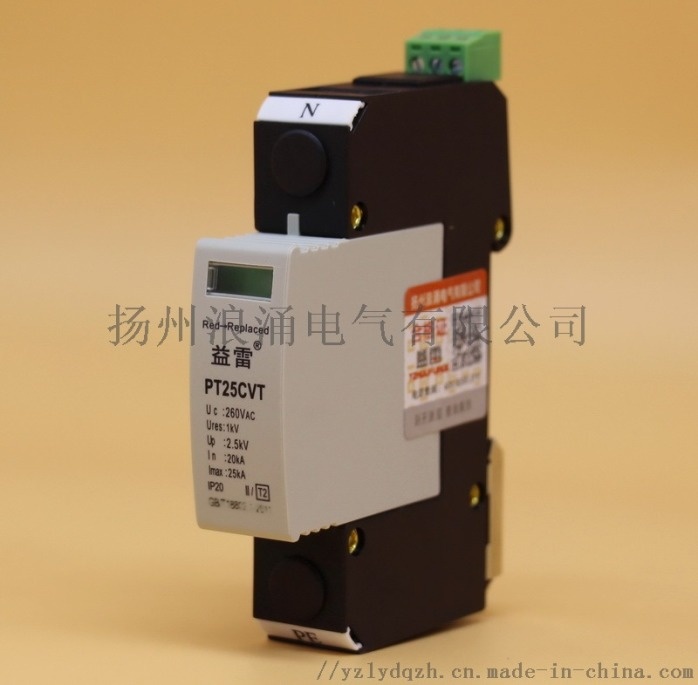

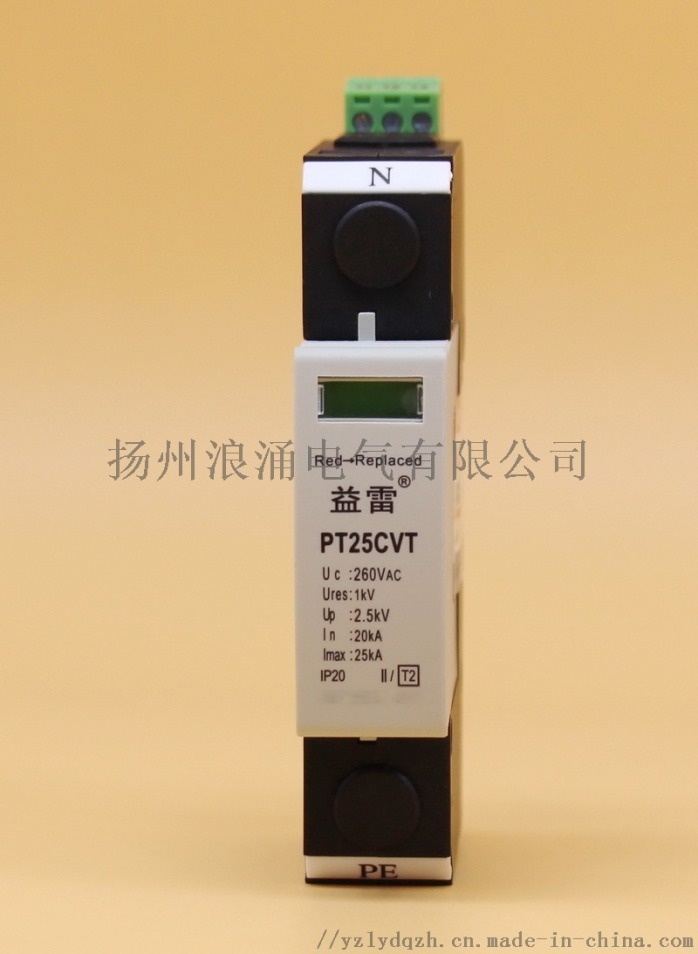

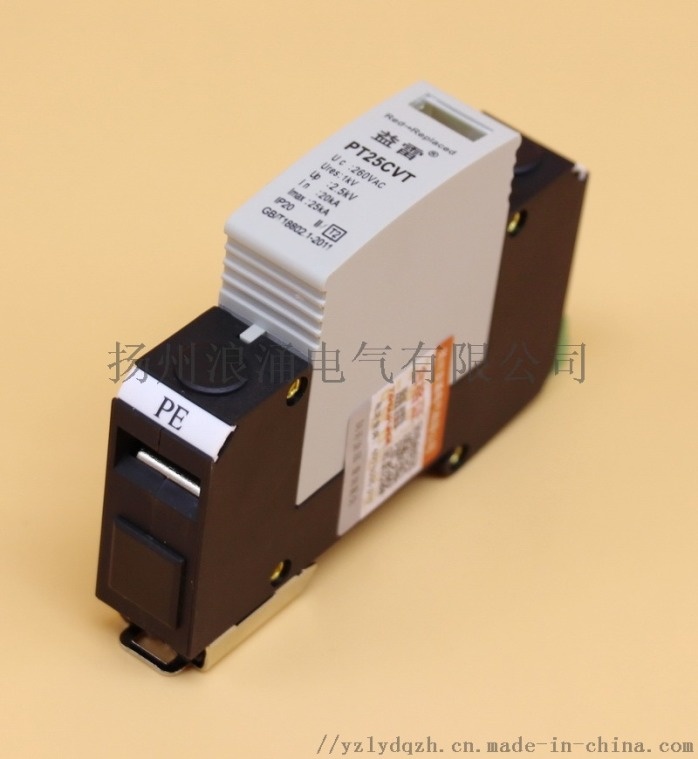

带报警辅助接点二次接地保护器PT25CVT
带报警辅助接点二次接地保护器PT25CVT 带报警辅助接点 中性点保护器 击穿保险 电子式击穿保险 二次击穿保险
一. 适用范围
PT25CVT带报警触点的电压互感器PT二次接地保护器，适用于在电力系统(500KV/220KV/110KV/35KV/10KV)继电保护规程中一般要求变电所电压互感器中性点集中一点统一接地，为防止雷电等系统过电压通过电压互感器危害人身及二次设备 ，常规设计是在就地电压互感器端子箱内二次中性点即通常说的N线上，安装一个二次接地保护器。PT25CVT可以实现以上功能，为电力系统的 运行提供了可靠的保障。
根据 公司十八项电网重大反事故措施（修订版）、 关于防止电力生产事故的二十五项重点要求需要装设此产品。
二. 技术参数
型 号
PT25CVT
持续工作电压Uc～
260 V
冲击残压 Ures (8/20us)
1000V
标称放电电流In(8/20us)
20 kA
最大放电电流Imax(8/20us)
25 kA
电压保护水平Up(8/20us)
≤2.5 kV
响应时间
≤100 ns
工作温度
-40℃～+80℃
防护等级
IP 20
外壳材料
阻燃PBT
安装接线导线橫截面积
单股硬导线6～25 mm2 多股软导线6～35 mm2
报警触点
11-12常闭，11-14常开
三. PT25CVT二次接地保护器特点：
●采用间隙密闭式防雷技术。
●内置脱扣保护功能，温控断路技术及热脱扣装置，保护器因过热、击穿失效时能 自动断开。
●通流量大、残压低、响应放电速度快、动作值离散性很小、绝缘水平 。
●可选择附带遥信端子，便于远程报警控制。
●窗口颜色显示工作状态，红色指示产品故障，提示需更换。
●标准35mm导轨安装，安装、更换方便，易于维护。
四. PT25CVT二次接地保护器外形尺寸图：
五. PT25CVT二次接地保护器安装步骤：
1）确定放电电流路径。
2）标记在设备终端引起的额外电压降的导线。
3）为避免不必要的感应回路危及二次设备，地线要求S/2，在电力系统继电保护规程中一般要求变电所电压互感器中性点集中一点统一接地，安装PT25CVT二次接地保护器击穿保险后保证与大地的绝缘
六. PT25CVT二次接地保护器检测方法：
在近端故障时，由于接地电流较大，流过地网产生的电压降造成PT二次中性点击穿，从而使得PT二次部分接地。
按照《继电保护及电网 自动装置检验条例》，一般PT中性点1000V摇表测耐压，应不击穿；
PT25CVT二次接地保护器击穿保险采用2500V摇表测试，应可靠击穿。
即：满足1000V不击穿,2500V击穿能返回。

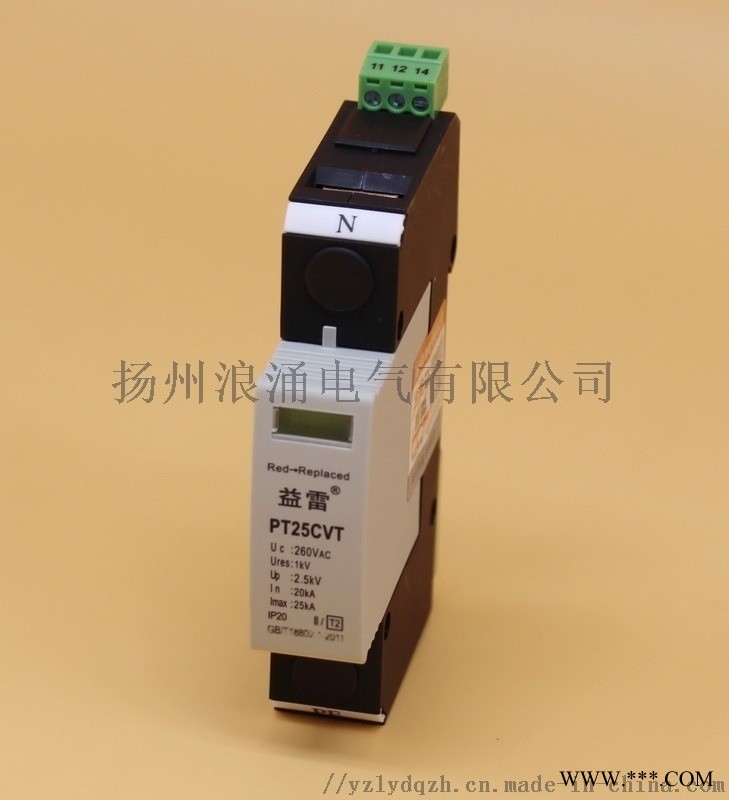

并通过12和11常闭触点,11和14常开触点输出报警信号。
七. PT25CVT产品优势：
PT25CVT二次击穿保险器具有热脱扣装置和过流脱扣装置，具有一常开一常闭击穿失效报警遥信端子触点，具有掉牌指示装置，通流量大、残压低、响应放电速度快、动作值离散性很小、绝缘水平 。
PT25CVT二次接地保护器由扬州浪涌电气有限公司荣誉出品，采购时请认准 “益雷” 品牌，谨防假冒。
扬州浪涌电气有限公司生产的PT25CVT二次接地保护器质量保证，价格优
