品牌:西格沃
起订:1件
供应:200件
发货:2天内
发送询价
| 是否有现货： | 是 | 零部件及配件： | 阀体 |
| 驱动方式： | 手动 | 流动方向： | 单向 |
| 适用介质： | 水 | 材质： | 不锈钢 |
| 连接方式： | 法兰连接 | 通道： | 直通式 |
| 结构形式： | 固定球阀 | 类别： | 固定球球阀 |
| 品牌： | 西格沃 | 公称通径： | 15-100 |
| 用途： | 水、油、气 | 型号： | Q41f-16p |
| 规格： | 15 | 商标： | 西格沃 |
| 包装： | 纸箱 | 产量： | 1000 |
Q41F-16P高平台三片式法兰球阀基本介绍
本公司生产的三片式法兰球阀，聚多年球阀研发制造经验：
1、阀座采用双唇密封结构设计，增强密封性能，降低操作扭矩。多种阀座材料，适应范围广；
2、阀杆防爆结构设计：阀杆为下装式，防止受压飞出，同时采用四氟材料导向，减少阀杆摩擦，降低操作扭矩；
3、防火防静电结构设计：可根据客户要求或使用工况设计成防火防静电结构；
4、三片式结构设计：便于阀门维修。高平台结构可直装驱动装置。
产品概述：
1、公称压力：1.6-6.4MPa
2、适用稳定范围：-20～232℃～350℃
3、适用介质：水、油、气及某些腐蚀性液体（W。O。G）
设计标准 Design standards
设计标准：ASME B16.34
连接标准：ASME B1.20.1(NPT)、DIN2999&BS21、ISO228/1&ISO7/1(G，BSP/BSPT，Rc/Rp)
试验与检验：API598
性能规范 Specifications
公称压力：1000PSI
强度试验：10.4Mpa
密封试验：7.6Mpa
气密封试验：0.6Mpa
公称尺寸：DN6-DN100(1/4~4”)
阀门主体材料：CF8，CF8M，CF3，CF3M，WCB，WCC，A105，LF2，LCB、LCC
适用介质：水、油、气、化工、电站等
适用温度：-29℃~425℃

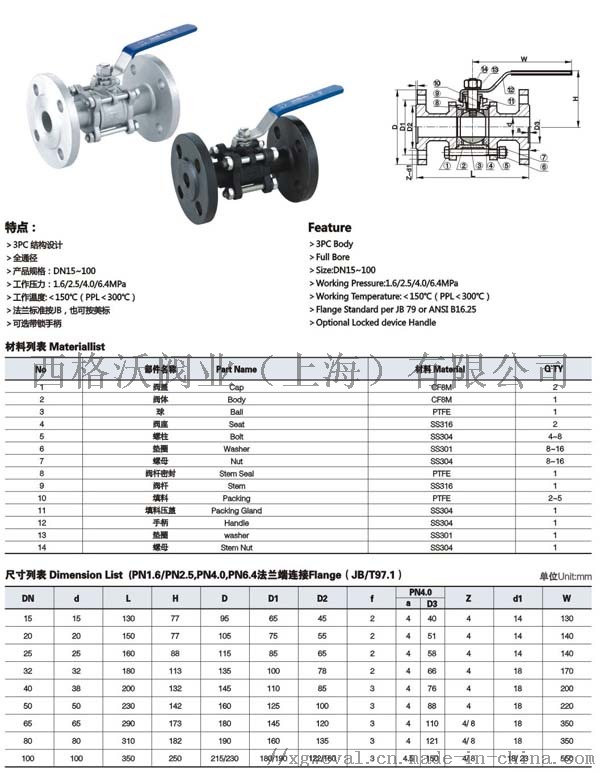

结构尺寸：
Q41F-16P高平台三片式法兰球阀技术参数 Q41F-16P高平台三片式法兰球阀使用说明 Q41F-16P高平台三片式法兰球阀采购须知
