| 是否有现货： | 是 | 认证： | CE、3C |
| 类型： | 旋转编码器 | 刻孔方式： | 式 |
| 工作原理： | 磁电式 | 读出方式： | 非接触式 |
| 提供样品： | 否 | 产量： | 50000 |

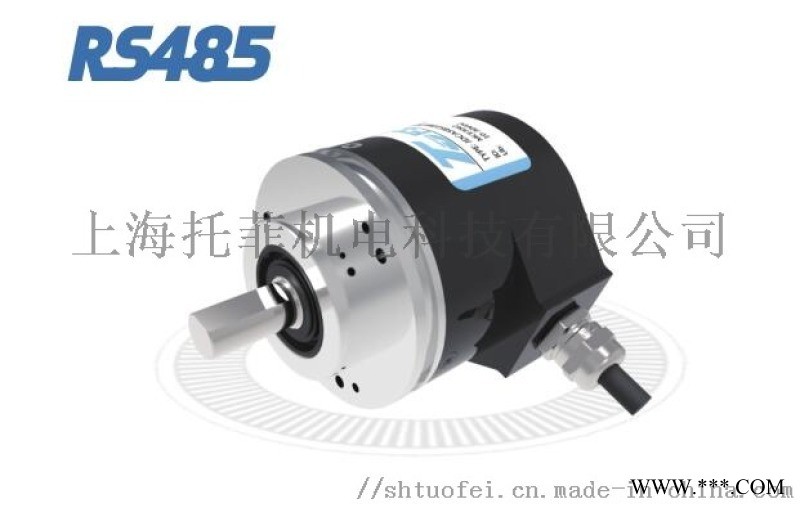

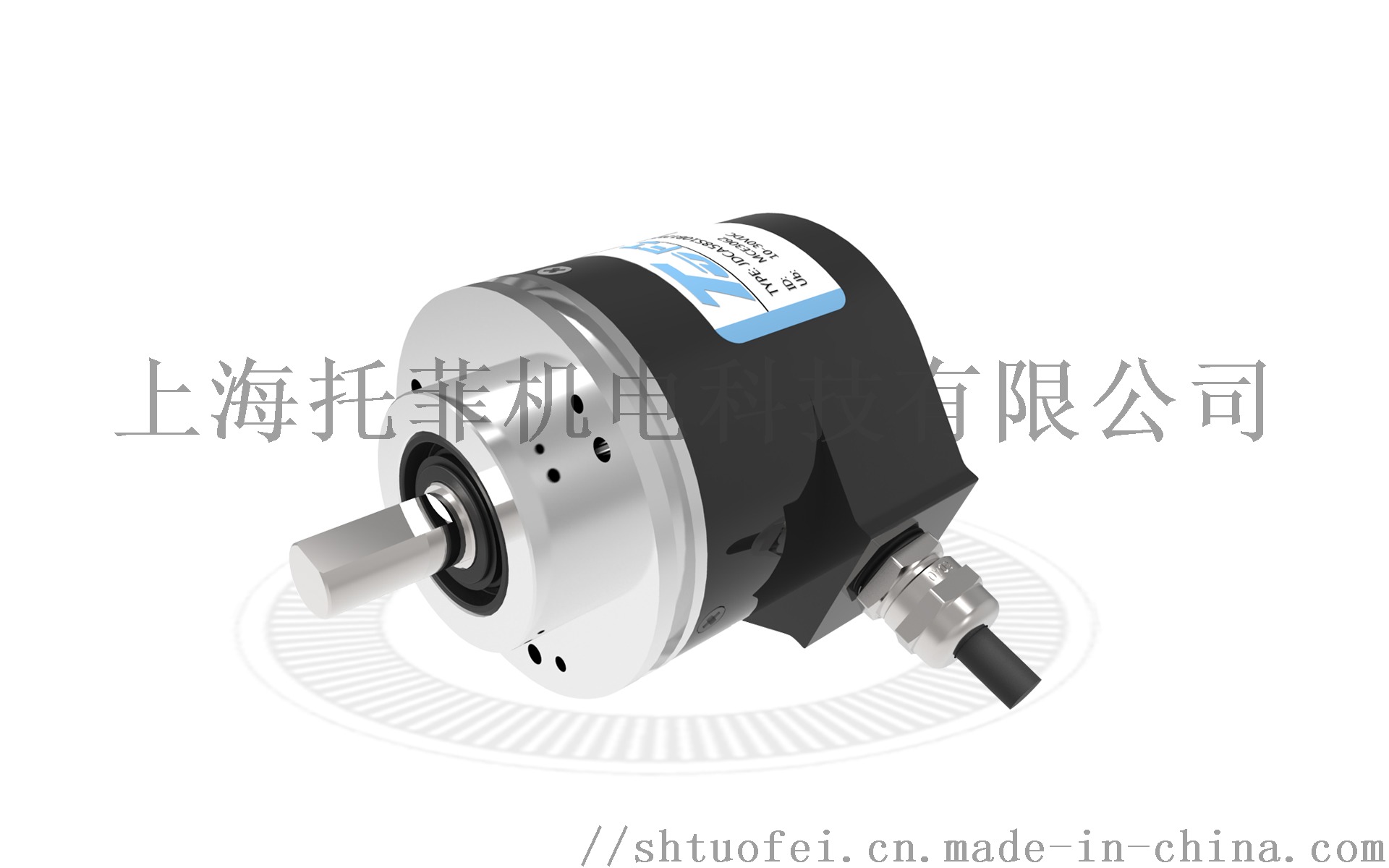

JDCA58 系列
感应原理 磁性
功能原理多圈
多圈技术机械齿轮组（无需电池）
外径Φ58mmΦ6、Φ10（实心轴）Φ10、Φ12、Φ14mm（半空心轴）
轴径24Bit
分辨率4096/12Bit
每圈步数4096/12Bit
圈数4096/12Bit
接口Modbus-RTU/RS485
工作电压DC 10-30V
防护等级 IP65/IP67
机械参数
轴 径 Φ6mm 、Φ10 mm（半空心轴Φ10 、Φ12、Φ14 mm）
主体材料 铝合金
壳体材料 铝合金
轴向负载 ≤40N
径向负载 ≤80N
轴承寿命 10 转
旋转速度 6000RPM
抗冲击性 100g，3ms
抗震动性 10g，10...2000Hz
防护等级 IP65/IP67
工作温度 -40℃...+85℃
存储温度 -40℃...+85℃
重 量 ≈350g
出线方式 径向出线
电气参数
接口类型 Modbus-RTU
波特率 4800 9600 19200 38400 115200 bps
输出码制 十六进制
地址范围 0-99
数据响应 2ms （9600 19200 38400 115200 bps）
5ms （4800bps）
空载电流 ≤80mA
线 性 度 ±0.5LSB
计数方向 可设置 ( 出厂默认面对转轴顺时针数据增加）
外部置位 可设置 接通延时＞100ms
抗 干 扰 EN61000-6-2
发射干扰 EN61000-6-4
电路保护 浪涌保护（1KV） 、反极性保护 、ESD 保护（8KV）
