上海环鑫橡胶制品有限公司

【环新牌橡胶软接头】基本说明
上海环鑫橡胶制品有限公司生产的“环新”牌橡胶软接头，能满足各类管道系统的管径需要。本产品采用多层次球体结构，吸振能力强，减振降噪效果好；能承受较高的工作压力，抗爆力大，弹性足；对压缩、拉伸、扭转变形能较好的起到位移补偿作用。产品主体采用极性橡胶，能较好地耐热、耐油、耐腐、耐酸、耐老化。 本产品广泛应用于各类建筑、厂矿、化工、石油等行业的水暖通风管道，给水排水和循环水管道、冷冻管道、华工防腐管道、消防、压缩机管道。以及实验室、研究所、船舶、舰艇等设施上，用来防护和治理系统管道工程隔振降噪，位移补偿。

【环新牌橡胶软接头】产品特点
内部致密度高、能承受较高压力、弹性变形效果好。橡胶软接头又称橡胶接头，柔性橡胶接头，橡胶软接头，减振器、橡胶减震器、橡胶膨胀节等。主要有JGD型和KXT型等几种该产品由内外层胶、帘布层和钢丝圈组成管状橡胶件，经高温、高压硫化成型后再与金属法兰或平行接头松套组合而成。此产品利用了橡胶的高弹性、高气性、耐介质性、耐候性和耐辐射性等优点可降低振动及噪声，并可对因温度变化引起的热胀冷缩起补偿作用，广泛应用于各种管道系统。

【环新牌橡胶软接头】参数规格
考虑橡胶接头的尺寸，只有尺寸合适，安装的时候才能成功。一 般来说橡胶接头的公称通径DN是32mm-3000mm，长度L90mm-500mm，根据 实际需要会有所不同。根据橡胶软连接连接管道的公称通径确定连接方 式：法兰、螺纹、焊接等。

【环新牌橡胶软接头】适用范围
通用类：适用于输送温度为﹣15℃~80℃的水、浓度10%以下的酸溶液或碱溶液。
特种类：适用于特殊性能的要求，如耐油、耐塞、耐臭氧、耐磨或耐化学腐蚀。
耐热类：适用于输送温度高于80℃的水
【环新牌橡胶软接头】
A .1 试样
在硫化后停放时间不少于 24 h 的可曲挠橡胶接头成品中任取 1 件作为试样。
A.2设备及 工具
电动试压泵或手动水压泵。
压力表(规定的使用压力应在全刻度盘读数的 15% -- 85% 之间，并应定期校对确保灵敏和准
试验台 、游标 卡尺、角度量具 。
A . 3 试 验用介质
生活饮用水、皂液或合适的液体。
A . 4 升压速度
当试验压力不超过 7. 5 M P a 时为。.075 M P-/s- O. 175 M Pa/s，如果达不到上述升压速度时，有关
方 面应 事先商定一个合适 的速度值 。
A .5 试验准备
将平直放置的可曲挠橡胶接头试样一端装上带排气阀的平面法兰盖，成为自由端。另一端装上带
导管的平面法兰盖和液压泵出口相连接并固定在试验台上 以低压水或皂化液充入试样内部排净空
气，关闭排气阀停泵。调整试样轴线并固定自由端。平行轴线测量并记录试样初试长度。
A . 6 轴向位移试验
按 A .5 条准备完毕后，在轴线方向施加机械力将试样拉伸或压缩至表5 规定的伸长量或压缩量，
并固定住。按 A .4 条升压速度对试样施以产品的工作压力，至少保持 1 m in ，检查试样有无渗漏开裂或
异常变形等损坏现象。
A，7 径向位移试验
该试验可单独进行，也可在轴向位移试验结束并恢复试样状后连续进行。用垂直于轴线的机械力
将试样径向拉至表 5 规定的径向位移量，并固定住。按 A .4 条升压速度对试样施以产品工作压力至少
保持 1 m in，检查试样有无渗漏、开裂或异常变形损坏现象
A . 8 角向位移试验
该试验可单独进行，也可在轴向和径向位移试样结束并恢复试样原状后连续进行。转动二侧直角
挡板将试样转至表5 规定的偏转角度并固定住，按 A .4 条升压速度对试样施以产品的工作压力至少保
持 1 m in ，检查试样有无渗漏、开裂或异常变形等损坏现象。
A . 9 试验结 果
在保持时间内观察并记录产品有无渗漏、开裂及异常变形等损坏现象。

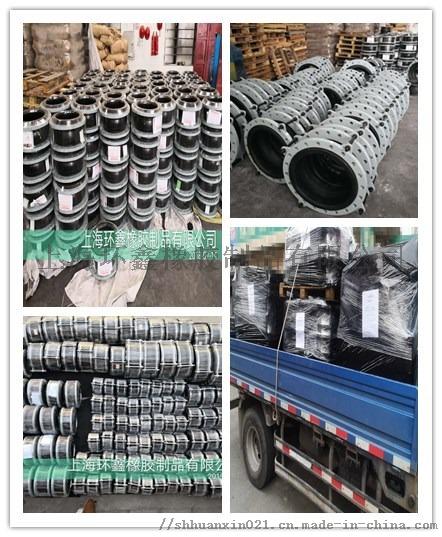

【环新牌橡胶软接头】包装说明
一、包装尺寸
本包装设计中，整机包装为1箱装入1件（套）；零配件包装为1箱装入2件（套）。
整机和零配件具体包装尺寸和包装步骤见作业指导书。
二、包装形式
包装形式为：四条带呈#型分布。打包松紧程度要求：以张开的手掌刚好可以平行插入为标准。
三、包装及仓储注意事项
1. 包装形式应严格按照规定执行，具体形式为四条带呈#型分布。
2. 打包松紧程度要求：以张开的手掌刚好可以平行插入为标准。
3. 拿放物料时应注意轻拿轻放，避免物料出厂前已损伤。
4. 重物置下，左右重量均衡，箱内物料尽量保证移动空间不大，有中空区应加装珍珠棉等填充物。
5. 在堆放整箱时，三层以上骑缝堆放，堆放的物料不能超出卡板，要遵守层数限制，不要倒放物料，纸箱已变形的不能堆放，纸箱间的缝隙不能过大。
6. 包装完成后应注意包装检验。
7. 捆扎机和搬运设备在使用过程中应注意防护和保养。
4
四、 包装检验
包装人员必须严格按照生产物料单选择正确的纸箱、泡沫、附件进行装箱，检验人员按照一定的抽样比例（总数量低于100，抽检3个；100以上的按5%的抽检比例）对产品的包装进行检查和确认。
1. 装箱检验项目
产品是否是经检验合格的产品；纸箱泡沫的规格型号是否正确；随机附件种类、数量是否齐全。
2. 外观检验项目
纸箱角对角堆码整齐，无变形、破损、脏污等现象；贴纸位置整齐划一，无盖住纸箱印字、脏污、起翘、明显歪斜等现象；打包带位置整齐划一，颜色一致，松紧合适，无断带、少带、勒坏纸箱。
【环新牌橡胶软接头】售后服务
1、产品有专业售后服务机构，并将在文件中予以明确说明,并附制造商售后服务承诺。
2、工程竣工后，我方将负责贰年的供应产品质量保修服务，以优异的服务，实现我们的承诺，做到创质量的服务宗旨;
3、我方保证在设备调试或使用，提供电话技术交流服务，确保设备使用前让工作人员在操作前对产品充分了解产品性能，安装规范;排除隐患，提高工作效率。
4、电话咨询：在质量保质期内提供售后技术交流，解答在使用中遇到的问题，及时提出解决问题的建议。
5、现场响应：
我方在接到报修通知后，电话咨询不能解决的，我方承诺在48小时内到达现场进行处理，确保产品正常工作;无法在48小时内解决的，将在72小时内提供备用产品，完成更换或维修使设备能够正常使用。
发生紧急抢修事故的，我方在接到通知后，确保做到48小时内立即到达事故现场;
6、外加售后服务
质保期外服务承诺：质量保证期过后，我方同样提供技术交流咨询服务（限本项目我方供应产品）。
7、我公司保证所提供的产品均为经检验合格后准予出厂，决不提供替代品牌产品或次品，以确保设备的良好运转。
【环新牌橡胶软接头】工作原理
橡胶软接头的密封性原理要先从产品的构造讲起，是金属管道的柔性联接器，由内胶层、锦纶帘子布增强、外胶层复合的橡胶球体和松套金属法兰组成。现引进国外先进生产工艺，制作过程中内层受到高压力，锦纶帘子布和胶层获得好的结合，比普通型可曲挠橡胶接头的工作压力高，质量好。它的特点是内胶层混然一体，光洁无缝痕，标签采用硫化工艺，与产品结合在一起。

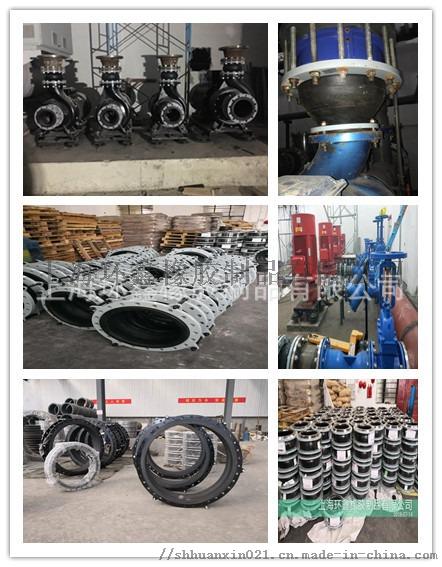

　　由于橡胶软接头具有良好的综合性能，可广泛用于给水排水，压辖机造纸，暖通空调，船舶，消防，制药，水泵，风机等管道系统。由于其突出的产品特点和性能，高层给水使用本产品，管道应该有固定支撑或固定托架，否则产品应安装防拉脱装置。固定支撑或托架的力应该大于轴向力，否则也应安装防拉脱装置。
