品牌:三科阀门
起订:1台
发送询价
| 品牌 : | 三科阀门 | 型号 : | J61Y |
| 连接形式 : | 焊接 | 材质 : | 锻钢 |
| 公称通径 : | 齐全 | 适用介质 : | 水、蒸汽、油品 |
| 压力环境 : | 常压 | 工作温度 : | 常温 |
| 标准 : | 国标 | 外形 : | 中型 |
| 流动方向 : | 单向 | 驱动方式 : | 手动 |
| 零部件及配件 : | 配件 | 形态 : | 柱塞式 |
| 类型(通道位置) : | 二通式 |

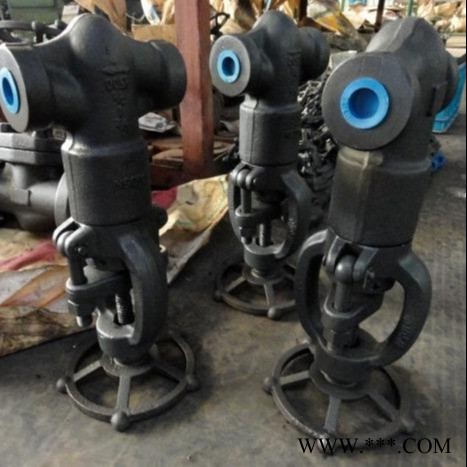

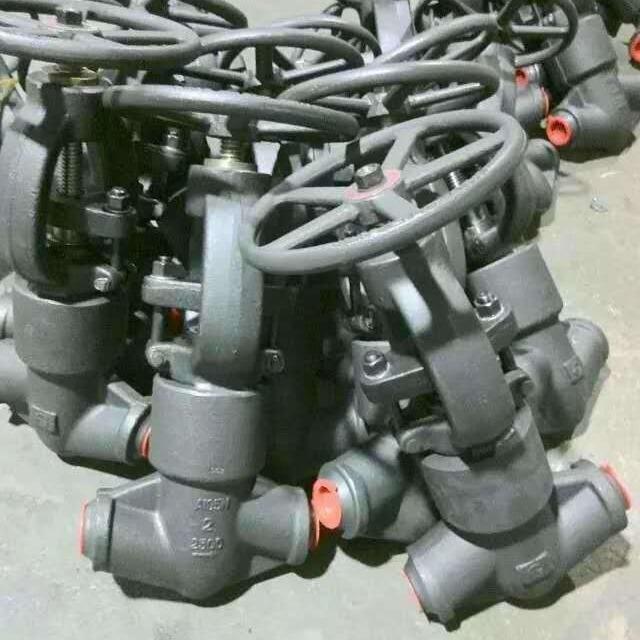

J61Y锻钢焊接截止阀
一、J61Y锻钢焊接截止阀概述：
J61Y锻钢焊接截止阀采用自紧式密封结构，密封性能好。阀瓣一旦处于开启状况，它的阀座和阀瓣密封面之间就不再的接触，并具有非常可靠的切断动作，合得这种阀门非常适合作为介质的切断或调节及节流使用。广泛应用于各种高温高压管路上。用于截断或接通管路中的介质、通过选用不同的材质，可适用于水、蒸汽、油品、强氧化性介质及尿素等多种介质。
二、J61Y锻钢焊接截止阀优点：
①阀门与管路连接采用焊接式结构。
②密封面不易磨损，擦伤，密封性能好，寿命长。
③结构紧凑，启闭性好、高度小、维修方便。
④适用于水、蒸汽、油品管路上，具有耐高温、耐高压的的性能及优点。
三、J61Y锻钢焊接截止阀性阀盖设计：
1.螺栓型阀盖，通过凹凸面连接，采用不锈钢带与柔性石墨缠绕垫片，按需求也可采用环连接。
2.焊接型阀盖，通过螺纹密封后焊接，按需求也可直接采用刚性焊接。
3.自密封阀盖，通过螺纹与自密封阀盖连接。
四、外形及连接尺寸：
| NPS | 1/2" | 3/4" | 1" | 11/4" | 11/2" | 2" | |
| L(RTJ) | 900Lb～1500Lb | 216 | 229 | 254 | 279 | 305 | 368 |
| 2500Lb | 264 | 273 | 308 | 349 | 384 | 451 | |
| H(开) | 900Lb～1500Lb | 318 | 318 | 318 | 398 | 408 | 524 |
| 2500Lb | 333 | 333 | 333 | 410 | 420 | 524 | |
| W | 160 | 160 | 180 | 200 | 250 | 280 | |
| 重量 | 900Lb～1500Lb | 15.5 | 16.9 | 18.9 | 28.9 | 34.3 | 52.8 |
| 2500Lb | 18.0 | 20.5 | 23.0 | 36.1 | 45.0 | 81.5 | |
