山东 淄博 10KV配电室绝缘橡胶板 绝缘垫
要 求：
电压等级 /工频耐压/ 持续时间
高压 /15 kV/ 1min
低压 /3.5 kV/ 1min
说明：使用于带电设备区域，测试试验时先将绝缘胶垫上下铺上湿布或金属箔，并应比被测绝缘胶垫四周小200mm，
连续均匀升压至表8规定的电压值，保持1min，观察有无击穿现象，若无击穿，则试验通过
测试常规配置：

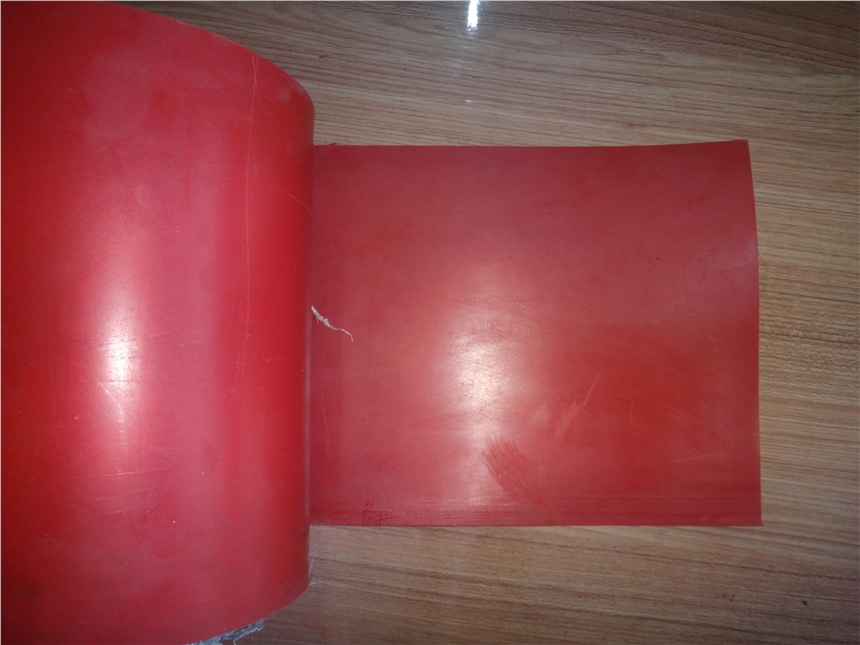

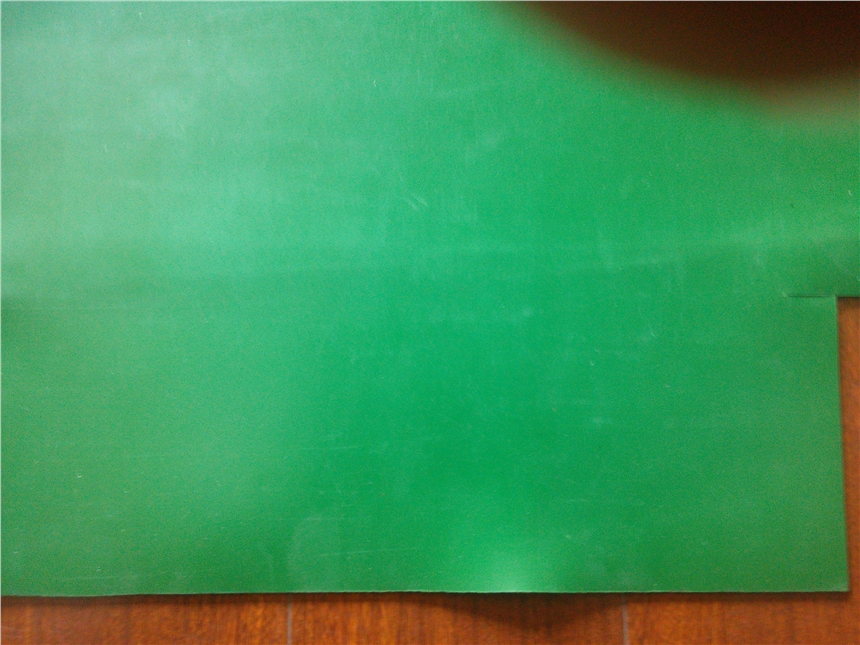

（1）5KV绝缘胶垫厚度：3mm 比重：5.8KG/m2 颜色：红，绿，黑
（2）10KV绝缘胶垫厚度：5mm 比重：9.2KG/m2 颜色：红，绿，黑
（3）15KV绝缘胶垫厚度：5mm 比重：9.2KG/m2 颜色：红，绿，黑
（4）20KV绝缘胶垫厚度：6mm 比重：11KG/m2 颜色：红，绿，黑
（5）25KV绝缘胶垫厚度：8mm 比重：14.8KG/m2 颜色：红，绿，黑
（6）30KV-35KV 绝缘胶垫厚度：10mm 12mm 比重：18.4KG/m2 22 KG/m2 颜色：红，绿，黑。
金能绝缘橡胶垫的优势有哪些
1、原材料保障质量：材料配比精确，原生胶含量达50%以上，产品经过5道工序筛选，产品纯度达99.8%。
2、精度高：30台专业设备生产，技术工人从业经验10年以上，误差控制在±0.001mm。
3、专业质检部：有15名专业质检人员及检测仪器对产品的耐压。拉伸度、硬度、气泡等——检测，出厂产品合格率达100%。
4、模版自制：自制不同规格模版，快速加工，高效供货。
5、产品定制性强：能生产任意规格产品。
绝缘像胶板（绝缘橡胶垫,绝缘胶垫）
绝缘胶板结构
绝缘橡胶板应采用胶类绝缘材料制作。
工艺及成型
绝缘板上下表面应不存在有害的不规则性。有害的不规则性是指下列特征之一，即破坏均匀性、损坏表面光滑轮廓的缺陷，如小孔、裂缝、局部隆起、切口、夹杂导电异物、折缝、空隙、凹凸波纹及铸造标志等。无害的不规则性是指生产过程中形成的表面不规则性。
绝缘胶板厚度
在整个绝缘板上应随机选择5个以上不同的点进行厚度测量和检查。可使用千分尺或同样的精度的仪器进行测量。千分尺的精度应在0.02mm以内,测钻的直径为6mm,平面压脚的直径为(3.17±0.25)mm,压脚应能施加(0.83±0.03)N的压力.绝缘垫应平展放置,以使千分尺测量之间是平滑的。
绝缘胶板国家标准
配电室电压10KV，选8mm厚，工频耐压实验10000V，1分钟不击穿，在工频耐压实验18000V，20秒击穿;配电室电压 35KV，10-12mm厚，工频耐压实验15000V，1分钟不击穿,在工频耐压实验26000V,20秒击穿;配电室低压500V以下，选5mm厚，工频耐压实验3500V，1分钟不击穿,在工频耐压实验10000V,20秒击穿。
