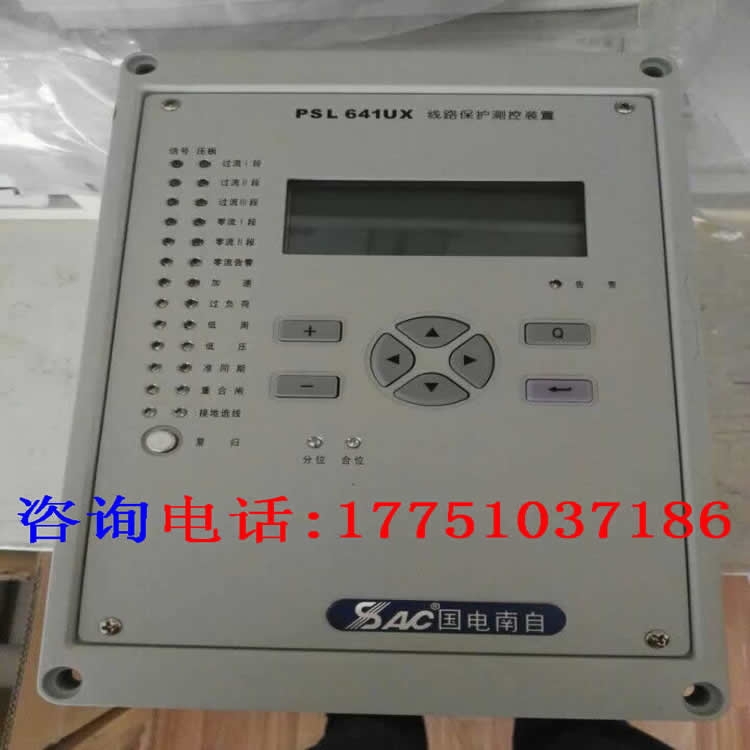

PSL641UX宜宾PST642UX变压器保护测控装置遥测，零序电流在满足“零序过电流告警”定值并经延时时间定值后发告警信号。PSL 641UX 线路保护测控装置以电流电压保护为基本配置，同时集成了各种测量和控制功能，适用于66kV 及以下电压等级的配电线路。
保护功能配置-技术详情请沟通确认
2.3.1 零序方向元件
零序电流以母线流向线路为正方向，零序 TA 极性端接装置 3I0 极性端。按一次系统中性点低电阻接地方式考虑，零序方向元件动作区域设为 Arg(3U0/3I0)= －195 ～－75 。其中 3U0 为自产。
对于一次系统中性点采用中电阻或高电阻接地方式时，根据系统的不同情况，动作区域可以调整。订货时须特别说明。
2.3.2 零序反时限元件
零序反时限元件原理同相间过流反时限元件，反时限特性由整定值中反时限指数整定。
装置的零序过电流保护可通过设置相关控制字选择定时限或反时限方式。当选择反时限方式后，自动退出Ⅱ段零序过流元件，零序过电流Ⅱ段的功能压板分别变为零序过电流反时限功能投退压板。
2.3.3 零序电流告警元件
零序电流在满足“零序过电流告警”定值并经延时时间定值后发告警信号。
商丘国电南自线路保护绥化PSL641UX线路保护资阳国电南自PSL641UX线路保护测控装置渭南国电南自PSL641UX线路保护测控装置psl641ux事故遥信
廊坊PSL641UX线路保护测控装置吉林PSL641UX线路保护铜川国电南自PSL641UX安庆PSL641UX国电南自PSL641UX线路保护测控装置psc641ux适用范围
PSL641UX宜宾PST642UX变压器保护测控装置遥测
国电南自PSM642UX电动机保护测控装置如果不使用本模件提供的操作回路，而使用外部其他操作箱，本模件操作回路的部分端子必须与外部操作箱相连接，以保证装置对断路器位置等信号的正确判断。X4:7 接外部操作箱的正控制电源，X4:16 接入外部操作箱的负控制电源，X4:14 与分位辅助接点相连，X4:8 与断路器合位辅助接点相连，必要时 X4:9 与外部操作箱的手动跳闸输入端子相连。
