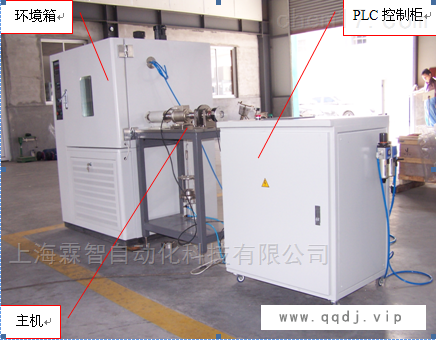

座椅软轴耐久疲劳试验机主机由传动装置、动态扭矩传感器、阻尼装置、传动工作台、控制台、电机封闭箱、封闭箱四向调节装置等组成。电机封闭箱、封闭箱四向调节装置。
工作原理
汽车电动座椅调节软轴的设定温度环境为（-50℃~+85℃），通过电动机带动，在同心或各种偏心的情况下，把旋转扭矩通过传动轴、联轴器、动态扭矩传感器传到阻尼装置。可以通过动态扭矩传感器、PLC人机界面来调整软轴负载的阻尼，使其达到试验规定的扭矩值，使试样连续转动达到规定时间或连续转动直至损坏，来测定座椅软轴的耐久性。
主要指标
1 扭矩测量范围 （0.1~1）N·m
2 扭矩测量精度 ±1 %
3 阻尼调节范围 （0 ~ 0.8）N·m
4 环境温度范围 （-50 ~ +85）℃
5 环境湿度氛围 （30 ~ 95）%
6 试样长度 （50~450）mm
7偏心调节范围 （0~60）mm
座椅软轴耐久疲劳试验机安装与使用
1 本试验台应放置在符合要求的试验室环境中，调整水平，接通电源，接通主机与控制的所有线路，接通封闭箱循环气管，接通环境箱电源，接通气源。
2 右侧的传动工作台与环境箱联接固定时必须通过调整以保证其与环境箱输出孔同轴。
3 试样安装需要安装试样时，打开环境箱门，松开两个封闭箱左、右移动锁紧螺钉，根据试样长度调整封闭箱左右位置，锁紧螺钉。如有偏心要 求则松开封闭箱后四个上下移动锁紧螺钉，摇动上端手轮，根据标尺来确定位移量，达到偏心量要求，再锁紧其锁紧螺钉。上下左右位置如有必要可重复以上顺序做修正。封闭箱各方向位置调节，封闭箱需要向上（或下）调节时，松开锁紧螺钉，摇动手轮可使封闭箱上移（或下降），调整完毕拧紧锁紧螺钉。封闭箱需向左（或右）移动时，先松开锁紧螺钉，移动封闭箱至所需位置后拧紧锁紧螺钉。
4 关上环境箱门，根据WGD/SH5012高低温恒定湿热试验箱使用说明书的要求，正确开启环境箱至试验规范要求的温度与湿度。
5 开启封闭箱空气循环，以防止封闭箱内的电机工作环境温度过高或过低。
6 开启试验电动机，调整其扭矩至试验规范要求，进行试验。
