品牌:高亚
产地:河北
起订:1

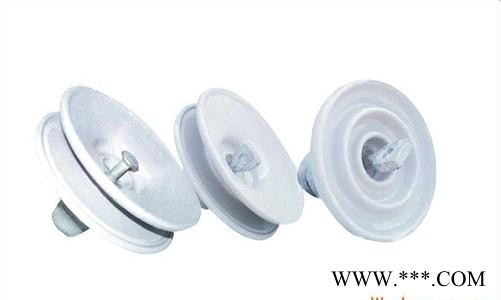

XWP2-120 国标防污绝缘子
防污绝缘子价格低质量好厂家直销！
耐汚绝缘子串诚信厂家直销质量好！
河北高亚电力器材有限公司！
| 产品型号 | 图 号 | 公 称 结 构 高 度 H
mm | 公 称 盘 径 D
mm | 公 称 爬 电 距 离 L
mm | 连 接 型 式 标 记 | 额 定 机 电 破 坏 负 荷 kN | 逐 个 拉 伸 负 荷
kN | 工频耐受 电压 kV | 雷电 冲击 干耐 受电 压
kV | 工 频 击 穿 电 压
kV | 无线电干扰 电压 | 重量
kg | |||
| GB/T7253 -2005 新型号 | JB9681 -1999 国内通用型号 |
|
|
|
|
|
|
| 干 | 湿 |
|
| 对 地 试 验 电 压 kV | 1MHz 最大 无线 电干 扰电 压 μV |
|
| U70BP/160D | XWP1-70 | 1 | 160 | 255 | 400 | 16B | 70 | 35 | 80 | 42 | 120 | 120 | 10 | 50 | 5.8 |
| U70BP/146D | XWP2-70 | 1 | 146 | 255 | 400 | 16B | 70 | 35 | 80 | 42 | 120 | 120 | 10 | 50 | 5.7 |
| U70CP/146D | XWP2-70C | 2 | 146 | 255 | 400 | 16C | 70 | 35 | 80 | 42 | 120 | 120 | 10 | 50 | 6.1 |
| U70CN/146D U70CN/170D | XWP2-70T | 3 | 146/ 170 | 255 | 400 | 16C | 70 | 35 | 80 | 42 | 120 | 120 | 10 | 50 | 5.9 |
| U70BP/160D U70BP/155D | XWP3-70 | 1 | 160/ 155 | 280 | 450 | 16B | 70 | 35 | 80 | 42 | 120 | 120 | 10 | 50 | 7.1 |
| U70BP/146D | XWP8-70 | 1 | 146 | 280 | 450 | 16B | 70 | 35 | 80 | 42 | 120 | 120 | 10 | 50 | 7.1 |
| U100BP/160D U100BP/155D U100BP/146D | XWP1-100 | 4 | 160/ 155/ 146 | 255 | 400 | 16B | 100 | 50 | 80 | 42 | 120 | 120 | 10 | 50 | 7.1 |
| U100BP/160D U160BP/155D | XWP2-100 | 4 | 160/ 155 | 280 | 450 | 16B | 100 | 50 | 80 | 45 | 120 | 120 | 10 | 50 | 7.7 |
| U100CP/160D | XWP2-100C | 2 | 160 | 280 | 450 | 16C | 100 | 50 | 80 | 45 | 120 | 120 | 10 | 50 | 7.7 |
| U100BP/146D | XWP3-100 | 4 | 146 | 280 | 450 | 16B | 100 | 50 | 80 | 45 | 120 | 120 | 10 | 50 | 7.7 |
| U120BP/160D U120BP/155D | XWP2-120 | 4 | 160/ 155 | 280 | 450 | 16B | 120 | 60 | 80 | 45 | 120 | 120 | 10 | 50 | 8.3 |
| U120CP/160D | XWP2-120C | 2 | 160 | 280 | 450 | 16C | 120 | 60 | 80 | 45 | 120 | 120 | 10 | 50 | 8.3 |
| U120BP/146D | XWP3-120 | 4 | 146 | 280 | 450 | 16B | 120 | 60 | 80 | 45 | 120 | 120 | 10 | 50 | 8.3 |
| U160BP/160D U160BP/155D U160BP/160D U160BP/155D | XWP1-160 | 5 | 160/ 155 | 280 | 400 | 20 | 160 | 80 | 80 | 45 | 130 | 120 | 10 | 50 | 9.2 |
|
| XWP2-160 | 5 | 160/ 155 | 300 | 450 | 20 | 160 | 80 | 80 | 45 | 130 | 120 | 10 | 50 | 10.2 |
| U160BP/170D | XWP6-160 | 5 | 170 | 300 | 450 | 20 | 160 | 80 | 80 | 45 | 130 | 120 | 10 | 50 | 10.2 |
| U210BP/170D | XWP-210 | 6 | 170 | 300 | 450 | 20/24 | 210 | 105 | 85 | 45 | 130 | 130 | 10 | 50 | 13.0 |
|
| XWP3-210 | 6 | 170 | 350 | 525 | 20/24 | 210 | 105 | 90 | 50 | 135 | 130 | 10 | 50 | 13.5 |
| U240BP/170D | XWP-240 | 6 | 170 | 350 | 525 | 24 | 240 | 120 | 90 | 50 | 135 | 130 | 10 | 50 | 14.0 |
| U300BP/195D | XWP-300 | 6 | 195 | 330 | 480 | 24 | 300 | 150 | 85 | 47 | 130 | 130 | 10 | 50 | 15.0 |
