飞纳得SW200 潜水泵保护器 电动机综合保护器控制器 空压机保护器堵转保护器风机保护器电动机综合保护器

1.主要功能

保护功能：过流、堵转、断相、三相电流不平衡、过压、欠压、短路、漏电（选配）等故障保护

测量功能：三相电流、三相电压的测量和显示

通用功能：增安型电动机保护、三相异步电动机保护、馈线保护，三种保护装置通用

通信功能：通过本保护器的RS485接口与上层系统通信。总线接口支持参数设置、控制及监测等功能，支持Modbus通信协议。一般采用RS485总线接口进行物理连接，通常上位机或PLC设备作为主站，本保护器作为子站。

电流输出：4～20mA电流输出，20mA对应的电流值可设。

1.1       外形结构

产品由两部分组成：

·主体单元·电流互感器单元

主单体元：主体单元由电子器件，显示器组成。安装在门板上或抽屉柜的面板上。通过面板上的控制按钮，LCD显示屏，可以进行控制、监视和参数设置。

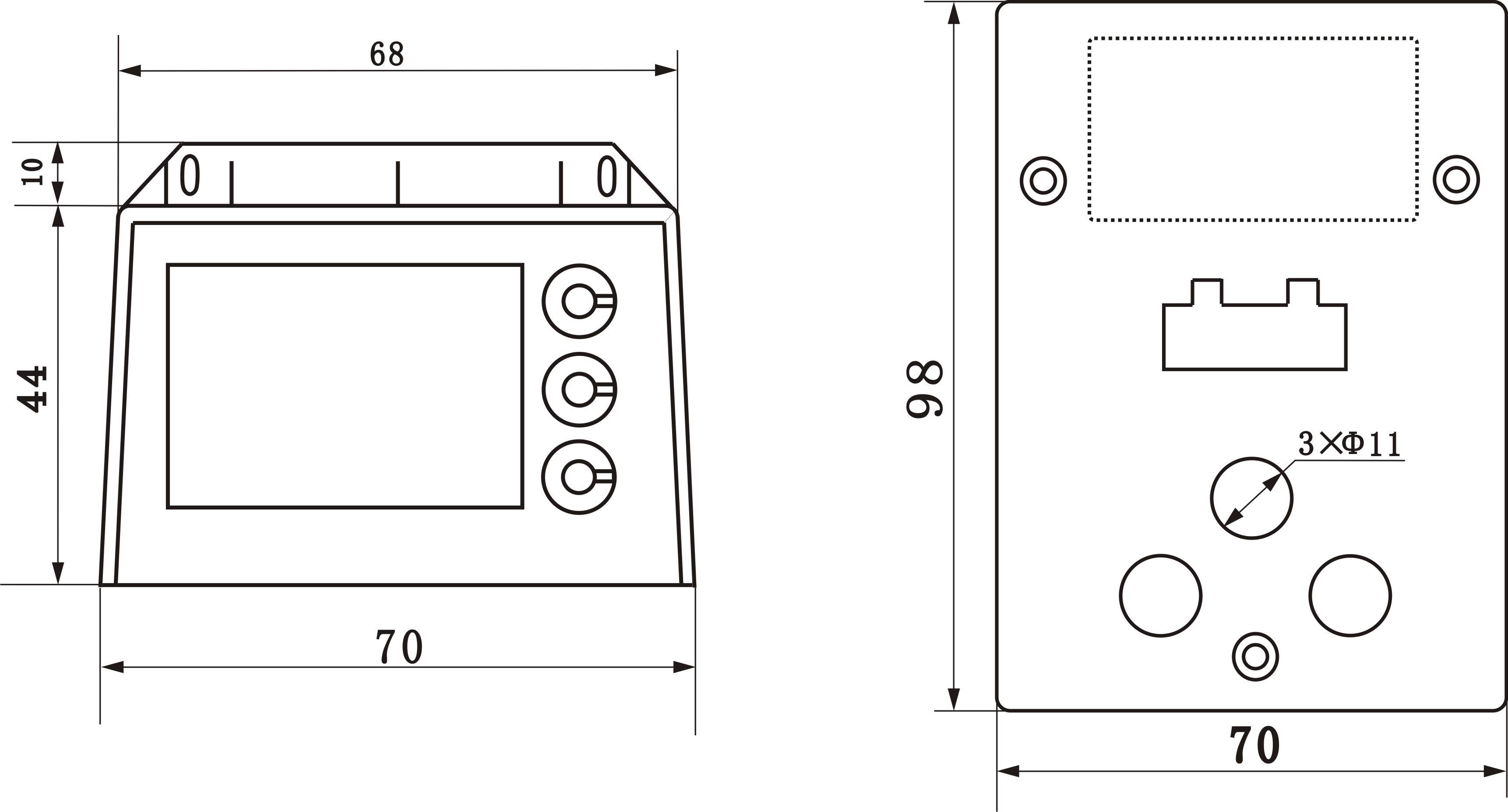

电流互感器单元：固定在标准35mm卡轨上，做电流检测。  图2该系列的外形

连接：主体单元通过专用电缆的RJ12接口和互感器单元连接。
