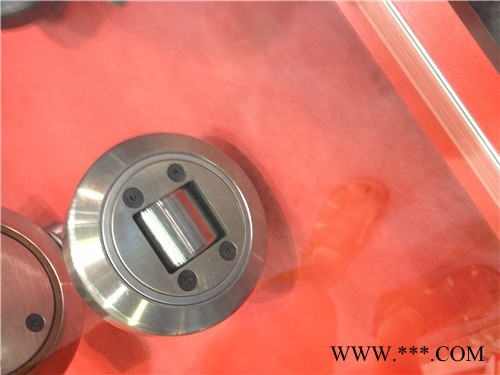

标准复合滚轮轴承CRF107.7
     |
|
详细信息
复合滚轮轴承是由轴向和径向两个滚轮轴承组装而成的，减小轴承体积，简化安装结构，从而降低了制造成本。复合滚轮轴承径向和轴向的承载能力都比较大，各配件可替换性强，越来越多的应用在各种门架升降系统中。
复合滚轮轴承主要由以下几部分组成：
1）轴头
复合滚轮轴承的安装方式是焊接，具体方式就是把轴头和一块带有圆孔的板焊接，然后再和门架组装；
2）主滚轮
主滚轮是复合滚轮轴承中主要的承载体，主要承受垂直方向的载荷，要求具有很强的耐磨性 耐腐蚀性 以及抗冲击能力。同时主滚轮也可以作单方向承载单独使用，因为它自身就是一个满装滚子结构的滚轮轴承；
3）侧滚轮
侧滚轮是复合滚轮轴承中次要的承载体，主要承受水平方向的载荷，同样要求具有很强的耐磨性 耐腐蚀性 以及抗冲击能力。侧滚轮本质上是一个无内圈满装滚针的滚轮轴承，在复合滚轮轴承内部是通过心轴和轴头配合在一起的；
4）盖板
使主侧滚轮 轴头安装在一起，成为一个整体；
复合滚轮轴承的装配方式：
侧滚轮通过心轴安装在轴头内部，主滚轮套在轴头外部，盖板在轴头尾部被螺母固定，最终将几个部分固定在一起。
具体参照下图：
我们专业提供范围广泛的物流传送装置滚轮、复合轴承。流水线输送复合滚轮、叉车链轮、 叉车 轴承 MR 糸列 螺栓滚轮,曲线滚轮,滚轮滚针轴承等 包装、印刷机械用带轴滚轮轴承,轨迹滚轮轴承，支撑滚轮轴承，等中英制系列． 本公司专业制作包装、印刷机械用带轴滚轮轴承 等。 复合滚轮轴承相关资料： 标准复合滚轮标准复合滚轮分两种，一种是可重复润滑的ZZ型，轴承内部有贯通的油路；另一种是无需重复润滑的2RS型 可调复合滚轮可调复合滚轮的轴向高度可以调节，对于轴承使用过程中因磨损产生的间隙可以一定程度上予以弥补。这样也就间接提高了轴承的使用寿命。 1. 带偏心轴的可调复合滚轮 这种轴承的侧滚轮固定在一个偏心的销轴上，通过偏心销轴上的调节孔可以调节偏心销轴的位置，调节完成后，又可以通过其上的定位孔将其固定。 这样就可以在保持轴承外观的前提下，实现轴向高度的改变。 2. 带螺钉的可调复合滚轮 这种复合滚轮通过调节座子底部的螺纹孔内螺钉位置，从而实现高度调节的目的。 3. 带轴向支撑的可调复合滚轮 这种复合滚轮通过在轴向支撑和轴承座之间加上不同厚度的垫片，从而实现高度调节的目的。 重载复合滚轮重载复合滚轮从结构上看属于可调复合滚轮。 是大尺寸的可调复合滚轮，用于负荷特别大的场合，如20吨以上的起重设备上。重载复合滚轮分轴向支撑型和偏心轴型两种。 1. 带偏心轴的重载复合滚轮 2. 带轴向支撑的重载复合滚轮 径向滚轮径向滚轮是一种异化的复合滚轮，严格的说，已经不能算是复合滚轮了，因为径向滚轮没有侧滚轮，轴向不能转动。径向滚轮也分为可重复润滑的ZZ型和无需重复润滑的2RS型两种。 焊接底板很多客户订购复合滚轮轴承时候，需要连同配套的焊接底板一起采购。为了方便客户，我厂也提供这些标准配件。复合滚轮轴承由两个不同方向安装的轴承组成,减少空间,简化门架结构,降低了制造成本。轴承径向和轴向的承载能力都比较大,各配件可替换性强。其中可调式轴承可以通过调节偏心外六角或者偏心齿轮来调整芯轴位置进而达到调整侧滚轮轴向尺寸
25.23.62 25.23.78/48 25.23.108/69 25.23.123 25.23.149 25.23.149/86
我厂生产的标准尺寸有CRF62，CRF70.1，CRF77.7，CRF88.4，CRF107.7，CRF123，CRF149，CRF174，CRF185 ，国际上通用型号有4.053，4.054，4.0544，4.056，4.057，4.058，4.059，4.060，4.061，4.062，4.063
