价格:未填
品牌:D
供应:5000000
发货:3天内

发送询价

是否有现货：	是	认证：	CCC
品牌：	D	极性：	双极性
封装及内部结构：	贴片式/组件式	用途：	通用型器件
型号：	ESD224	规格：	ESD224
商标：	D	包装：	盘装
产量：	100000

ESD224 TVS ESD保护二极管阵列0524P

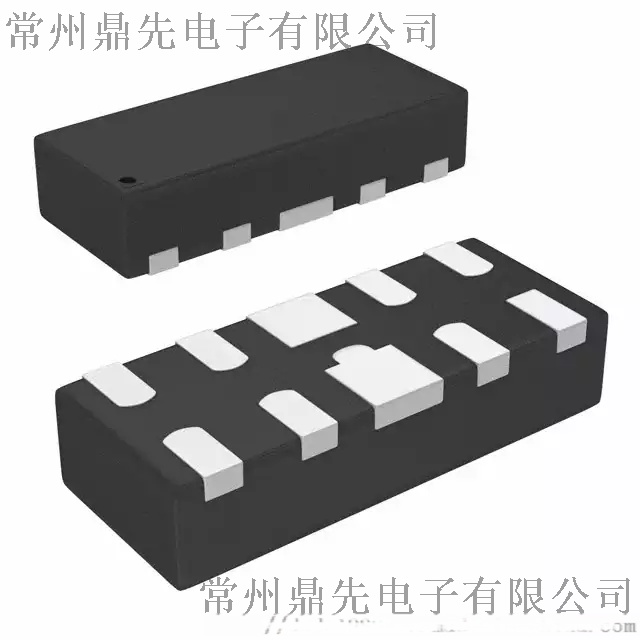

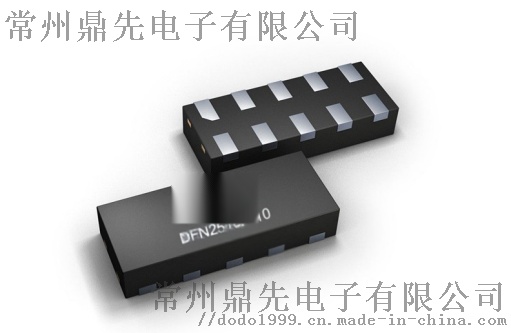

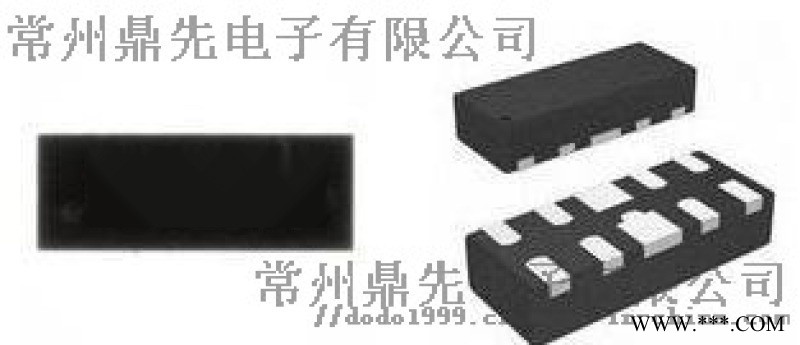

DFN2510封装 ESD224低钳位4通道ESD保护器件

TVS ESD保护二极管阵列是双向阵列，设计用于高速应用，如USB 3.0和HDMI 2.0。ESD224的额定ESD冲击消散值为IEC61000-4-2国际标准中规定的 水平（4级）。ESD224采用片上差分匹配串联元件来提高下行ESD钳位性能，同时保持高速接口的信号一致性。由ESD224片上ESD保护网络提供的 钳位性能和高差分带宽使得该器件符合HDMI 2.0要求，同时为下行HDMI器件提供强大保护。

FEATURES

IEC 61000-4-2 4级ESD保护 ±12kV接触放电 ±15kV气隙放电 IEC 61000-4-4 EFT保护 80A (5/50ns) IEC 61000-4-5 浪涌保护 2A (8/20µs) IO电容 0.5pF（典型值） 符合HDMI 2.0要求 超低漏电流：0.1nA（典型值） ESD钳位电压： 8V (16A TLP)（系统侧） 支持高达6Gbps的快速接口 工业温度范围：-40°C至+125°C 行业标准DQA封装

应用

终端设备 机顶盒 电视和显示器 笔记本电脑和台式机 DVD、蓝光、多媒体播放器 接口 HDMI 2.0/1.4 以太网10/100/1000 Mbps USB 3.0
