品牌:D-first
供应:6000
发货:10天内
发送询价
| 是否有现货： | 否 | 认证： | CCC |
| 品牌： | D-first | 极性： | 单极性 |
| 封装及内部结构： | 贴片式/组件式 | 用途： | 各种电路 |
| 型号： | Az1065-06q | 规格： | Az1065-06q |
| 商标： | d | 包装： | 盘装 |
| 专利号： | 00000 | 产量： | 100000 |

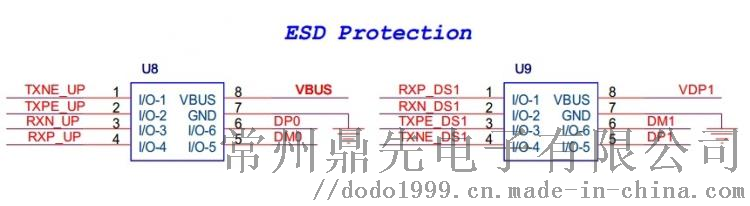

USB3.0的ESD保护芯片
静电放电(ESD)保护器件

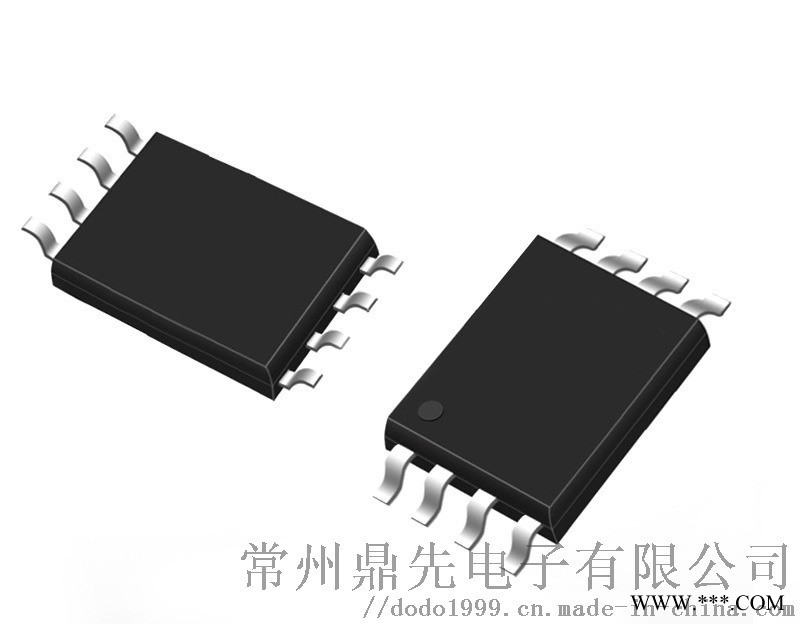

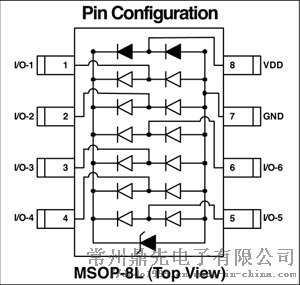

MSOP-8L,0.27pF,6 Channel,5v MAX Operation Voltage
AZ1065-06Q
| 参数 | 数值 |
| Capacitance(typical) | 0.27pF |
| Channel | 6 |
| MAX Operation Voltage | 5V |
| ESD Clamping Voltage@6KV | 13V |
| Surge Clamping Voltage@ | - |
| ESD Air / Contact(MAX) | 15kV / 8kV |
在USB3.0高速传输端口的ESD解决方案上，必须同时符合：ESD防护元件接脚本身的寄生电容必须要微小化，为了不影响到USB3.0的4.8Gbps传输速率，其寄生电容必须小于0.3 pF。而ESD元件本身对于ESD事件的耐受能力要高，少要承受IEC 61000-4-2接触模式8KV的ESD连击。而后一点也是重要的一点，ESD防护元件在ESD事件发生期间所提供的箝制电压，必须要够低，不能造成传输资料的损坏。
