品牌:西门子
供应:323
发货:3天内
| 是否有现货： | 是 | 材质： | 铸铁 |
| 压力环境： | 常压 | 工作温度： | 常温 |
| 零部件及配件： | 执行器 | 形态： | 柱塞式 |
| 密封形式： | 其他 | 介质工作温度： | 常温阀 |
| 压力： | 低压阀 | 流量特性： | 等百分比 |
| 调节形式： | 调节型 | 驱动方式： | 电动 |
| 行程特点： | 直行程 | 品牌： | 西门子 |
| 型号： | VVF42.50-40C | 规格： | DN50 |
| 包装： | 西门子原装 | 产量： | 10000 |

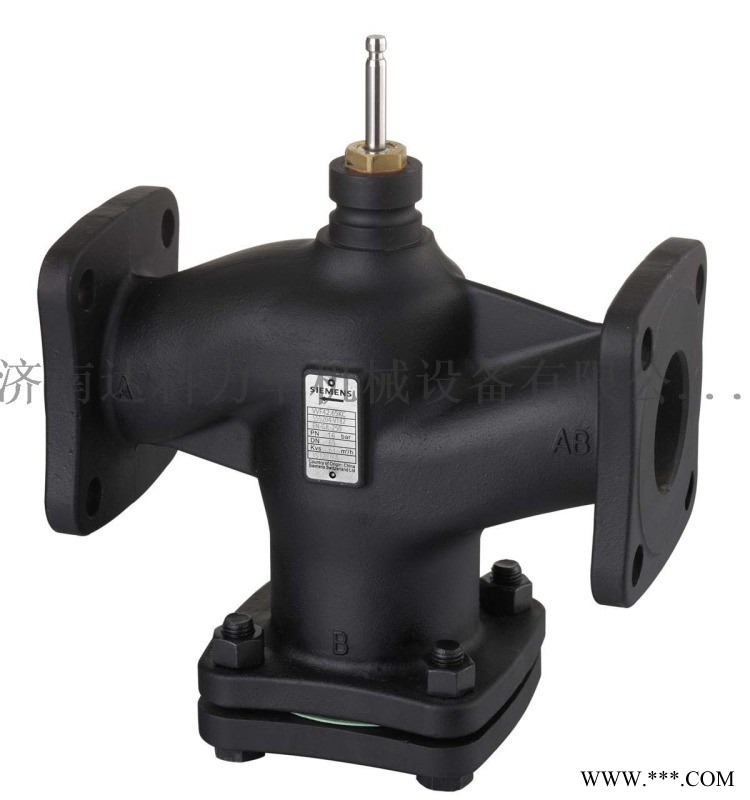

西门子法兰连接调节阀VVF42.50-40C
产品简介：
两通阀门，法兰连接，PN16 ，VVF42
阀体：灰铸铁 EN-GJL-250 或以上
公称直径：DN15-150mm
流量：Kvs6.3…400 m 3 /h
阀杆行程：20mm或40mm
可与SAX..，..和SKC..系列执行器配合安装。
法兰类型 21，法兰设计为 B
，具有压力补偿功能，适用于高压差应用
可以配备电动执行器 SAX.. 或电动液压执行器 SKD..、SKB..、SKC..
应用：
作为调节或截止阀，用于锅炉、集中供热和制冷设备、冷却塔、供热设备、通风和空气处理单
元。
VVF42..C,用于闭式系统（注意气蚀现象）。
用于闭式或开式系统（注意气蚀现象）。
技术设计
机械设计
下图显示阀门的基本设计。结构特征可能不同，例如阀塞的形状。
阀采用压力补偿塞。这能够配套同一型号的执行器控制高压差的应用。
注意：不要通过拆下盲法兰而使二通阀变为三通阀!
西门子法兰连接调节阀VVF42.50-40C同系列型号概览：
VVF42..C
公称直径
mm
Kvs
流量系数
[m3/h]
SAX
SKD
SKB
SKC
型 号[两通阀]
△Pmax
△Ps
△Pmax
△Ps
△Pmax
△Ps
△Pmax
△Ps
VVF42.25-6.3C
25
6.3
400
1600
400
1600
400
1600
VVF42.25-10C
25
10
400
1600
400
1600
400
1600
VVF42.32-16C
32
16
400
900
400
1200
400
1600
VVF42.40-16C
40
16
400
550
400
750
400
1600
VVF42.40-25C
40
25
400
550
400
750
400
1600
VVF42.50-31.5C
50
31.5
300
350
400
450
400
1200
VVF42.50-40C
50
40
300
350
400
450
400
1200
VVF42.65-50C
65
50
150
200
200
250
400
700
VVF42.65-63C
65
63
150
200
200
250
400
700
VVF42.80-80C
80
80
75
125
125
175
400
450
VVF42.80-100C
80
100
75
125
125
175
400
450
VVF42.100-125C
100
125
250
300
VVF42.100-160C
100
160
250
300
VVF42.125-200C
125
200
160
190
VVF42.125-250C
125
250
160
190
VVF42.150-315C
150
315
100
125
VVF42.150-400C
150
400
100
125
