通用规格 (General specificati***)
步距精度 5%
温 升 80℃ Max
环境温度 -20℃~+50℃
绝缘电阻 100M Ω Min 500VDC
耐 压 500V AC 1minute
径向跳动 **0.06mm（450g负载）
轴向跳动 **0.08mm（450g负载）
技术数据(Specificati***)
型号 基本 步距角 机身长L(mm) 保持转矩(N.m) 额定电流(A/phase) 驱动器 电源**容量 转子惯量(g.cm2) 电机重量(kg) 适配驱动器
3HS57-41 1.2° 40.5 0.45 5.2 DC60V5A 100 0.5 3606MA
3HS57-54 53.5 0.9 5.6 DC60V5A 220 0.75 3606MA
3HS57-76 76.4 1.5 5.8 DC60V5A 380 1.1 3606MA
※ 以上仅为代表性产品，可按要求另行制作。 外形尺寸(Dimension):安装法兰厚度均为5mm。
安装尺寸

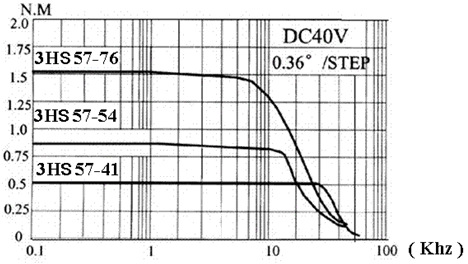

矩频特性曲线图(Frequency-torque characteristics)
接线图(Connecti***)
注意事项：
1.电机安装时务必用电机前端盖安装止口定位，并注意公差配合，严格保证电机轴与负载轴的同心度。
2.
对于电机引线方式，如果客户有特殊需求，请在订货前事先声明，由厂家接好线，用户不必自己改动。
