山东超亚电子科技有限公司
DC系列直流牵引电机
使用维护说明书
一、 电机适用于蓄电池供电的各种电动车辆，如电动轨道平车、电动叉车、电动搬
运车、堆垛车、电动摩托等。
1、 适用环境：
a: 海拔不超过 1200M。
b: 环境温度≯40°C，最低≮-25°C。
c: 相对湿度直到 100%，在电机表面形成凝露。
2、 以满足车辆重载起动，满载爬坡及平路高速运行等多种工况，而不需借
助机械变速来实现。
二、 电机结构

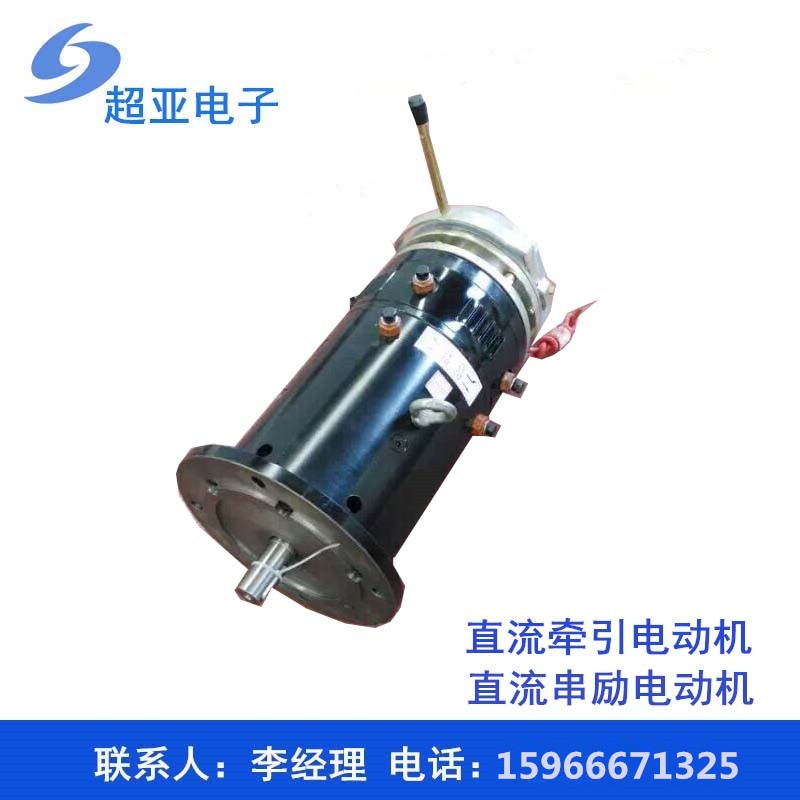

1、 电机为串励直流电动机，主要由定子、转子、刷盖和驱动盖等组成。
2、 电机分为全封闭式和开启式等。全封闭可防止异物、灰尘和水等物质进
入，开启式可以更方便维护换向器及电刷更换。
3、 电枢的导线及换向器均采用TIG焊接，联接可靠，可适用各种严酷的工
作环境。

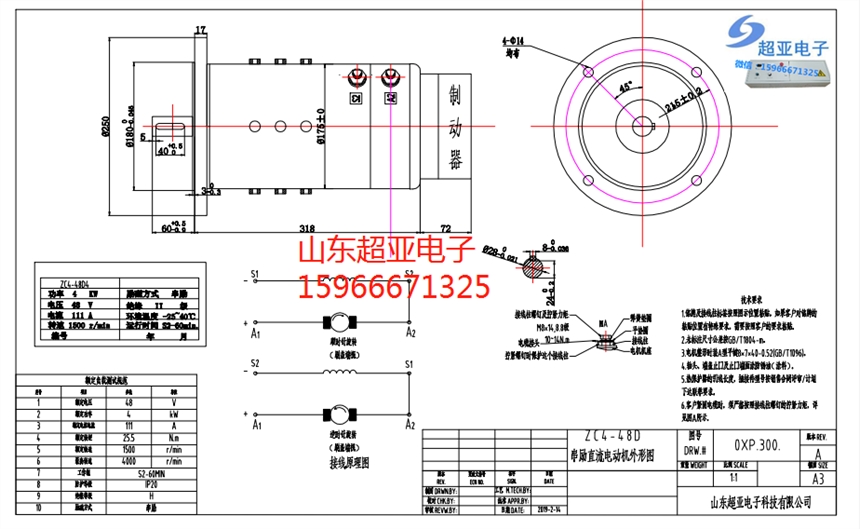

4、 具体外形及技术参数参照外形图或订货单要求
三、 电机线（串励）：
