品牌:雷诺尔
起订:1

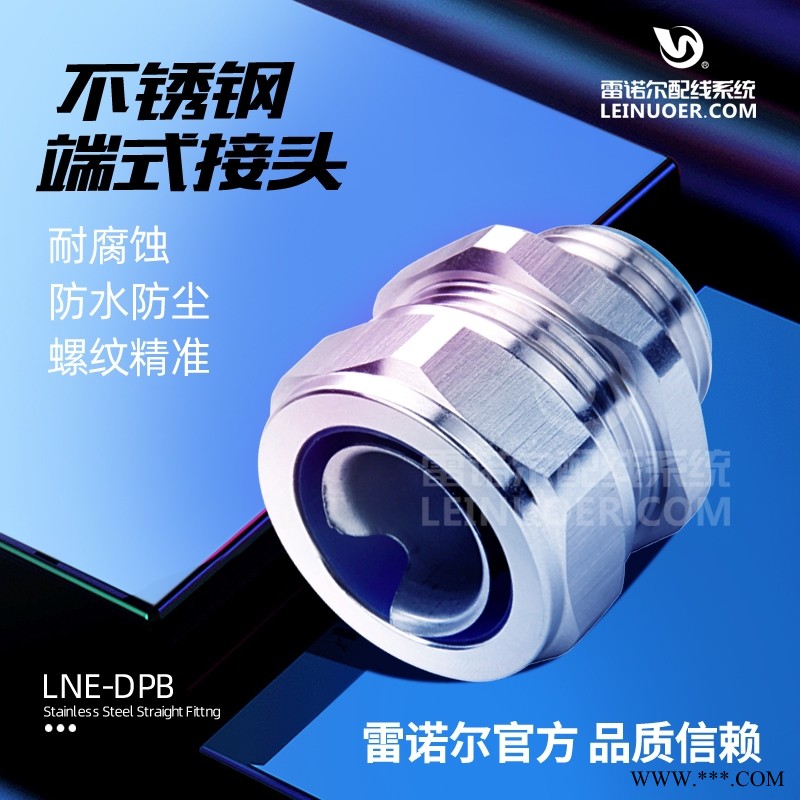

LNE-DPB 不锈钢端式接头
产品材质： A C、F部位采用304不锈钢制成，B E部分采用丁腈橡胶制成 D为
螺纹规格： 公制 （M) 、 德制 （PG)、英制（ G)
产品颜色： 金属色（白色）
工作温度： －40℃~＋100℃,短时可达＋120℃
防护等级： IP65
产品特性: 304不锈钢制成、外型美观、结构紧密、强度高比一般金属软管接头高
软管护套设计与软管相扣接紧之设计、装配省时便利，抗拉力强
可防水、防尘、抗盐、耐酸碱、酒精、油、脂及一般溶剂
螺纹标准为英制螺纹，其它螺纹需订做
| Order No. 订货号 | Metric 配套金属软管 （公制） | G 配套金属软管 （英制） | Thread Standard 螺纹标准 | Thread O.D 螺纹外径（D1）mm | Thread Length 螺纹长度（L1）mm | SW 扳手尺寸 mm | Packaging Unit 包装单位 （个/包） |
| LNE-DPB-6-M12 | Φ6 | 3/16" | M12×1.5/M14×1.5 | 11.8/13.6 | 7 | 18/16 | 100 |
| LNE-DPB-8-M14 | Φ8 | 5/16" | M14×1.5/M16×1.5 | 13.6/15.6 | 8 | 24/22 | 50 |
| LNE-DPB-10-M16 | Φ10 | 1/4" | M16×1.5 | 15.6 | 8 | 24/22 | 50 |
| LNE-DPB-13-M18 | Φ13 | 3/8″ | M18×1.5/M20×1.5 | 17.7/19.6 | 10 | 26 | 50 |
| LNE-DPB-16-M20 | Φ16 | 1/2″ | M20×1.5/M24×1.5/M27×2.0 | 19.6/23.5/26.6 | 10 | 30 | 50 |
| LNE-DPB-20-M25 | Φ20 | 3/4″ | M25×1.5/M27×2.0/M30×2.0 | 24.8/26.6/29.5 | 12 | 35 | 25 |
| LNE-DPB-25-M32 | Φ25 | 1″ | M32×1.5/M33×2.0/M36×2.0 | 31.8/32.5/35.5 | 12 | 43 | 20 |
| LNE-DPB-32-M36 | Φ32 | 1-1/4″ | M36×2.0/M40×2.0/ M42×2.0/M48×2.0 | 35.5/39.8/41.4/47.4 | 14 | 52 | 10 |
| LNE-DPB-48-M48 | Φ38 | 1-1/2″ | M48×2.0/M50×2.0 | 47.4/49.6 | 14 | 60 | 10 |
| LNE-DPB-51-M60 | Φ51 | 2″ | M60×2.0/M63×1.5/ M64×2.0/M70×2.0 | 59.4/62.8/63.8/69.4 | 15 | 75 | 5 |
| LNE-DPB-64-M76 | Φ64 | 2-1/2″ | M76×2.0 | 75.4 | 20 | 89/87 | 2 |
| LNE-DPB-6-PG7 | Φ6 | 3/16″ | PG7 | 12.5 | 7 | 18/16 | 100 |
| LNE-DPB-8-PG9 | Φ8 | 5/16″ | PG9 | 15.2 | 8 | 24/22 | 50 |
| LNE-DPB-10-PG9 | Φ10 | 1/4″ | PG9 | 15.2 | 8 | 24/22 | 50 |
| LNE-DPB-13-PG11/PG13.5 | Φ13 | 3/8″ | PG11/PG13.5 | 18.6/20.4 | 10 | 26 | 50 |
| LNE-DPB-16-PG13.5/PG16 | Φ16 | 1/2″ | PG13.5/PG16 | 20.4/22.5 | 10 | 30 | 50 |
| LNE-DPB-20-PG21 | Φ20 | 3/4″ | PG21 | 28.3 | 12 | 35 | 25 |
| LNE-DPB-25-PG29 | Φ25 | 1″ | PG29 | 37 | 12 | 43 | 20 |
| LNE-DPB-32-PG29 | Φ32 | 1-1/4″ | PG29 | 37 | 14 | 52 | 10 |
| LNE-DPB-48-PG36/PG42 | Φ38 | 1-1/2″ | PG36/PG42 | 47/54 | 14 | 60 | 10 |
| LNE-DPB-51PG48 | Φ51 | 2″ | PG48 | 59.3 | 15 | 75 | 5 |
| LNE-DPB-6-G1/4 | Φ6 | 3/16″ | G1/4" | 13.2 | 7 | 18/16 | 100 |
| LNE-DPB-8-G3/8 | Φ8 | 5/16″ | G3/8" | 16.5 | 8 | 24/22 | 50 |
| LNE-DPB-10-G3/8 | Φ10 | 1/4″ | G3/8" | 16.5 | 8 | 24/22 | 50 |
| LNE-DPB-13-G3/8 | Φ13 | 3/8″ | G3/8" | 16.5 | 10 | 26 | 50 |
| LNE-DPB-16-G1/2 | Φ16 | 1/2″ | G1/2" | 21.3 | 10 | 30 | 50 |
| LNE-DPB-20-G3/4 | Φ20 | 3/4″ | G3/4" | 26.6 | 12 | 35 | 25 |
| LNE-DPB-25-G1 | Φ25 | 1″ | G1" | 33.4 | 12 | 43 | 20 |
| LNE-DPB-32-G1-1/4 | Φ32 | 1-1/4″ | G1-1/4" | 42.1 | 14 | 52 | 10 |
| LNE-DPB-48-G1-1/2 | Φ38 | 1-1/2″ | G1-1/2" | 47.8 | 14 | 60 | 10 |
| LNE-DPB-51-G2 | Φ51 | 2″ | G2" | 59.6 | 15 | 75 | 5 |
| LNE-DPB-51-G2-1/2 | Φ64 | 2-1/2″ | G2-1/2″ | 75.1 | 20 | 89/87 | 2 |
