品牌:佳木斯
起订:1台
供应:999台
| 是否进口 : | 否 | 品牌 : | 佳木斯 |
| 产品类型 : | 三相异步电动机 | 型号 : | YZR |
| 极数 : | 6极 | 额定功率 : | 1.5KW |
| 额定电压 : | 380V | 额定转速 : | 980rpm |
| 产品认证 : | ISO9001 | 应用范围 : | 种类型的起重和冶金机械 |
| 3C额定电压范围 : | 交流1000V以上 | 规格 : | 单出轴 |
| 防护等级 : | IP44-IP54 | 绝缘等级 : | F |

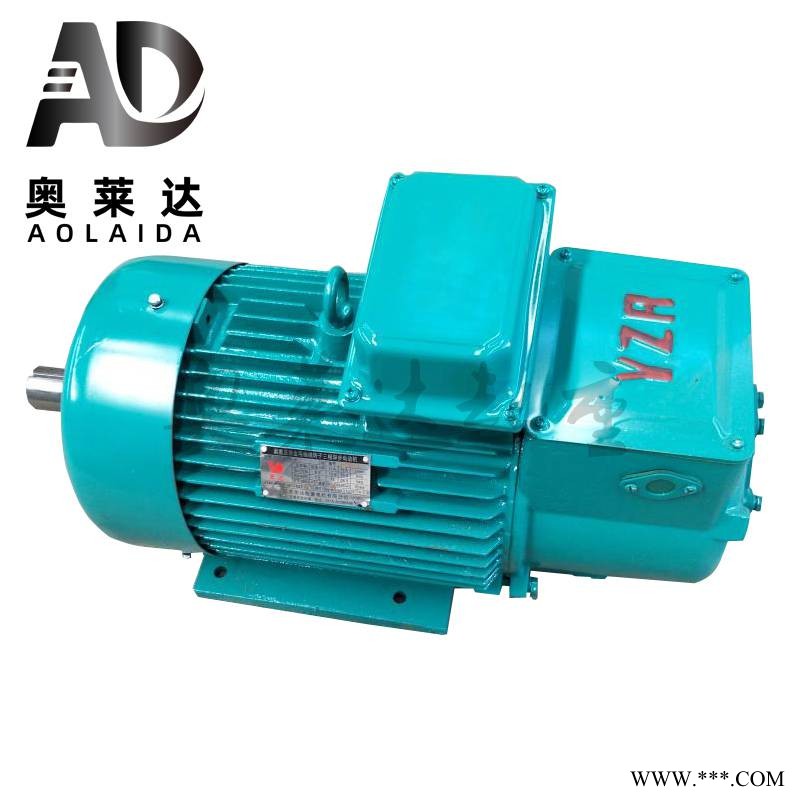

YZR系列绕线转子三相异步电动机
产品概述：
1 YZR系列是新设计的电动机，具有过载能力大和机械强度高的特点，适用于驱动各种类型的冶金及起重机械或其他类似设备。YZR系列为绕线转子电动机。
2电动机能在下列环境条件下正常运行：
（1）冷却介质温度不超过60℃(冶金用电动机)或40℃（起重用电动机）
（2）海拔不超过1000米
（3）经常的、显著的机械振动和冲击。
3 电动机在下述负载条件下能正常工作
（1）经常的起动与逆转
（2）经常的电器或机械制动
4 电动机的额定频率为50赫，额定电压为380伏
5 接法：功率为132千瓦和小于132千瓦的定子绕组用Y接法，其余的用△接法。
6 型号说明：
7输出功率和转速
基准工作制（S340%）时的额定输出功率和同步转速见下表：（笼型电动机制造粗线框内的规格）
额定功率(KW) | 大转矩／额定转矩 |
≤5.5 | 2.3 |
8基准工作制时,YZR系列电动机在额定电压下的大转矩对额定转矩之比的保证值见下表:
| 同步转速 | |||
1000 | 750 | 600 | ||
112 | M | 1.5 | ||
132 | M1 | 2.2 | ||
M2 | 3.7 | |||
160 | M1 | 5.5 | ||
M2 | 7.5 | |||
L | 11 | 7.5 | ||
180 | L | 15 | 11 | |
200 | L | 22 | 15 | |
225 | M | 30 | 22 | |
250 | M1 | 37 | 30 | |
M2 | 45 | 37 | ||
280 | S | 55 | 45 | 37 |
M | 75 | 55 | 45 | |
315 | S | 75 | 55 | |
M | 90 | 75 | ||
355 | M1 | 90 | ||
L1 | 110 | |||
L2 | 132 | |||
400 | L1 | 160 | ||
L2 | 200 | |||
9基准工作制时,YZ系列电动机在额定电压下的大转矩和堵转转矩对额定转矩之比的保证值见下表:
| 大转矩／额定转矩 | 堵转转矩／额定转矩 |
≤5.5 | 2.0 | 2.0 |
YZR系列电动机的工作方式及技术数据：
电动机的结构:绝缘等级：分为F级和H级两种。F级适用于冷却介质温度不超过40℃的一般场所；H级适用于冷却介质温度不超过60℃的冶金场所，两种电动机有相同的电气性能。防护等级：冶金用为IP54；起重用为IP44。冷却方法：112～132为自然冷却（IC0041），160～355为自扇冷却（IC0141），400为具有内循环通风外扇冷却（IC0151）。安装结构型式：见下表
电动机的轴伸可以按用户提出的尺寸或要求制造。传动方式：电动机采用联轴器或正齿轮传动，若采用正齿轮传动时，其齿轮节圆小直径应不少于轴伸直径的2倍。电动机定子出线盒位于电动机顶部，可沿电动机两侧方向出线，转子可以从端盖的两侧出线。
