| 产品特性 : | - | 是否进口 : | 否 |
| 产地 : | 山东 | 加工定制 : | 否 |

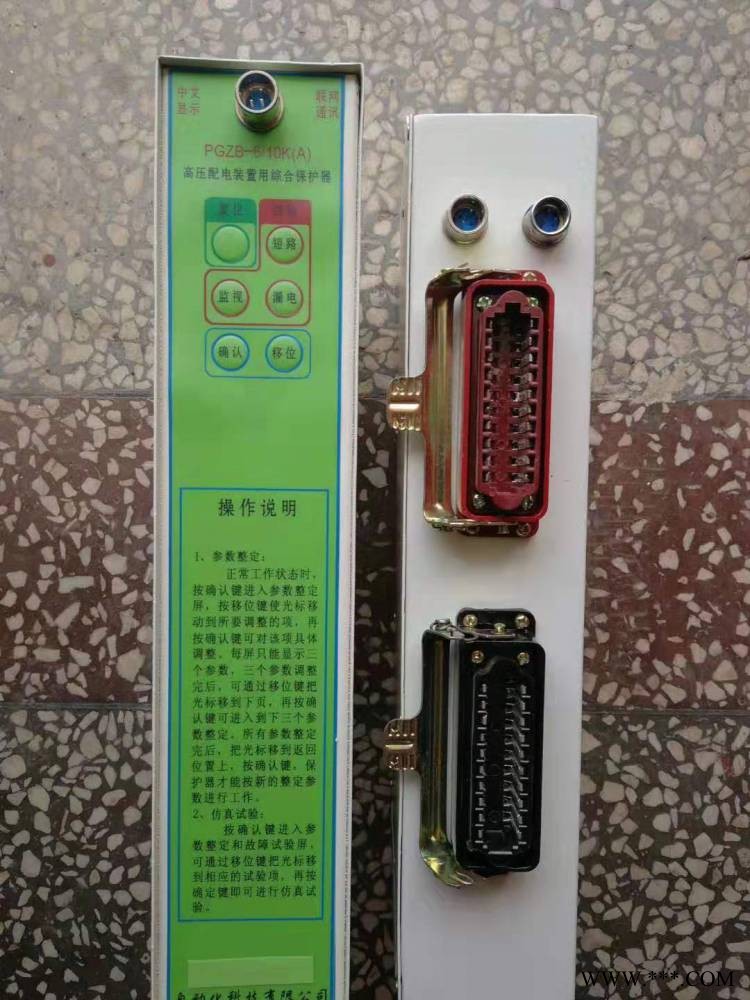

| 品牌 : | 翰业 | 型号 : | PGZB-6/10K(A) |
| 货号 : | 20200406001 | 额定电压 : | 200 |
| 断开容量 : | 1 | 额定电流 : | 20 |
| 绝缘耐压测试 : | - | 产品认证 : | 1 |
| 小包装数 : | 1 | 订货号 : | 202004060011 |
| 物料编号 : | 2020040600111 | 是否跨境货源 : | 否 |
该保护器有如下特点:
1.采用4×8汉字字符液晶显示器,配合菜单式人机交互界面,操作直观简便。 运行时实现显示当 相电流和系统电压,显示信息丰富。
2.各项保护功能参数均可以通过菜单选择调整,适用范围广,保护精度高。
3.具有“记忆”功能。每次调整的各项保护功能参数均记忆保存,下次上电或 系统复位时自动提取上一次设定的参数。而且,保护器还能记忆故障信息,可记录 多99次的详细故障(包括故障类型、故障线电压、故障电流、故障时间等,及 多9999次的累计故障跳闸次数、 多9999次的累计短路跳闸次数、 多9999小时的累计合闸时间。可以通过菜单调出来显示。方便维护。
4.具有软硬件自检功能,如有问题,系统给出相应的出错信息
5.通过门上按钮可以方便的进行定值调整、保护试验、信息查询等功能。
6.具有频率输出功能,可输出200~1000Hz,对应0~1.4倍的额定电流。
7.可选择数据通信接口与监控系统连接。根据用户需要可以配备RS-485或者国
内 的电力线载波通信接口
2 原理
本保护器由电流、电压传感器、主控板及显示屏三部分组成。
电流传感器为空心电流互感器,直接穿在三相母线上,便可获得与一次侧电流成正比的电流信号。有5种型号供选择(DH01~DH05。
电压传感器信号由变压器提供线电压(额定电压为10V,即变比为380/10 (660/10、1140/10、3300/10,容量0.1A。
主控板是对采集的模拟量及开关量进行快速的采样并完成各种运算处理,一方面能实时地在显示屏显示三相电流及电压值;在出现故障时能根据故障性质决定跳闸的时间,并记忆故障有关参数以便于查询,在必要时还可通过RS485通讯接口与整个监视系统进行通讯。按钮共四个:“上行”、“下行”、“确定”、“复位”。通过简单操作可随时对保护器的保护功能进行整定。
