品牌:泰富西玛
起订:1台
供应:13台
| 产品特性 : | YR5601-10 | 是否进口 : | 否 |
| 产地 : | 西安市 | 品牌 : | 泰富西玛 |
| 产品类型 : | 三相异步电动机 | 型号 : | YR5601-10 |
| 极数 : | 10极 | 额定功率 : | 630KW |
| 订货号 : | YR5601-10-630KW | 货号 : | YR5601-10-630KW |
| 额定电压 : | 6000 | 额定转速 : | 593 |
| 产品认证 : | ISO9001-2000 | 应用范围 : | 风机、球磨机、磨煤机/磨机、轧机、压缩机、水泵、破碎机、切削机床 |
| 3C额定电压范围 : | 交流36v以下 | 规格 : | B3卧式安装、B5立式安装 |
| 是否跨境货源 : | 否 |

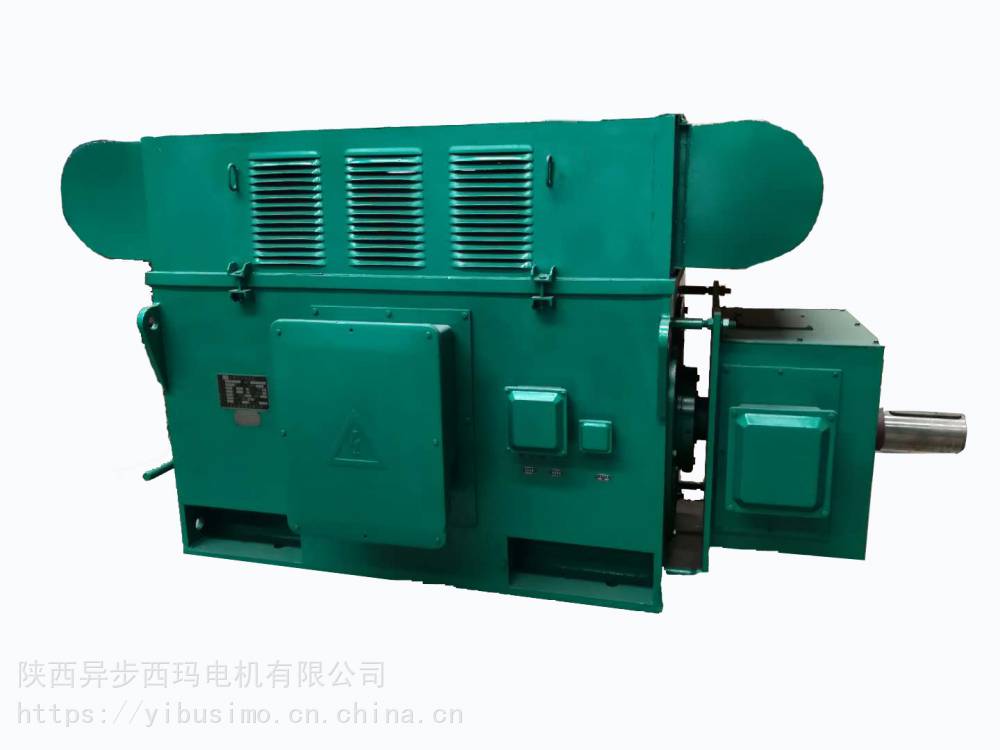

西玛电机YR560-10/YR5601-10-630KW-6KV绕线电机（含加热器）型号说明：
西安泰富西玛YR系列(H355-1000)高压邕宁三相异步电机以YR3551-4为例：“YR”表示绕线转子异步电动机；“3551”表示机座中心高355mm，1号铁心长；“4”表示极数。西安电机厂YJTKS6301-10-800KW-10KV水冷型变频电机B3卧式
http://www.xiansimo.com/gaoyadianji/YR/YR.html
YR560-10/YR5601-10-630KW-6KV绕线电机概述
就要停止运行， -YR系列(H355～1000)6KV、10KV高压三相异步电动机为绕线转子异步电动机，该系列电动机的防护等级为IP23，冷却方法为IC01、IC11、IC21或IC31(见GB/T1993)。其中H355～630电动机是按照JB/T7594-94、JB/T10445-2004技术条件生产的，H710～1000电动机是按照GB/T13957-1992技术条件生产的。2.反馈补偿型开环控制 开环的精度较低，这是由于伺服驱动器的步距误差、起停误差、机械的误差都会直接影响到定位精度。如机床切削量过大、连续重切削等。 伺服电机控制器的电源线规格必须电机容量相匹配。速度呼g频宽爲450HZ，对于已经选定的电机，则应充分利用驱动器的自动半流控制功能和脱机功能，前者在电机处于静态时自动电流，后者干脆将电流切断。
YR系列西安西玛电机-YR560-10/YR5601-10-630KW-6KV（含加热器）具有 、节能、噪声低、振动小、重量轻、性能可靠、安装维修方便等优点。
西安泰富西玛YR系列(H355-1000)高压邕宁三相异步电机-绕线电机能在较小的起动电流下，提供加大的起动转矩，并且能在一定范围内调速，适用于：馈电线路容量不足以起动鼠笼转子电动机；起动时间较长和起动比较频繁；需要小范围调速的场合。如：拖动卷扬机、轧机、拉丝机等。
YR560-10/YR5601-10-630KW-6KV电机采用F级绝缘结构，轴承结构按IP54设计，H355～630采用脂润滑，H710～1000采用滑动轴承强迫稀油润滑。
YR系列电动机结构及安装型式为IMB3，定额是以连续工作制(S1)为基准的连续定额，电动机的额定频率为50Hz，额定电压为6KV、10KV，其它电压等级或特殊要求，在订货时可与用户共同商定。
西玛电机YR系列绕线型6kV高压电机技术数据表-YR560-10/YR5601-10-630KW-6KV绕线电机（含加热器）
| 型号 | 功率(kW) | 同步转速(r/min) | 额定电流(A) | 效率（%） | 功率因数 | 转子
| 转
矩倍数
| 重量 | |
| 电压 | 电流 | ||||||||
| YR3553-4 | 220 | 1500 | 27.5 | 92.7 | 0.83 | 314 | 438 | 1.8 | 2200 |
| YR3554-4 | 250 | 30.8 | 93.0 | 0.84 | 342 | 455 | 2300 | ||
| YR3555-4 | 280 | 34.5 | 93.1 | 0.84 | 376 | 462 | 2400 | ||
| YR4001-4 | 315 | 38.2 | 93.2 | 0.85 | 376 | 519 | 2600 | ||
| YR4002-4 | 355 | 43.1 | 93.3 | 0.85 | 418 | 524 | 2700 | ||
| YR4003-4 | 400 | 48.4 | 93.5 | 438 | 565 | 2800 | |||
| YR4004-4 | 450 | 1500 | 47.7 | 93.7 | 0.85 | 493 | 562 | 1.8 | 2900 |
| YR4005-4 | 500 | 60.3 | 93.9 | 537 | 572 | 3000 | |||
| YR4501-4 | 560 | 67.3 | 94.2 | 0.85 | 672 | 530 | 3700 | ||
| YR4502-4 | 630 | 74.6 | 94.5 | 0.86 | 667 | 583 | 3800 | ||
| YR4503-4 | 710 | 84.0 | 94.6 | 0.86 | 815 | 535 | 3900 | ||
| YR4504-4 | 800 | 1500 | 93.4 | 94.7 | 0.87 | 914 | 534 | 1.8 | 4000 |
| YR5001-4 | 900 | 105 | 94.8 | 794 | 694 | 4500 | |||
| YR5002-4 | 1000 | 116.6 | 94.9 | 889 | 689 | 4650 | |||
| YR5003-4 | 1120 | 1500 | 130.4 | 95 | 0.87 | 1049 | 648 | 1.8 | 4800 |
| YR5004-4 | 1250 | 145.4 | 95.1 | 1145 | 725 | 5000 | |||
| YR5601-4 | 1400 | 162.7 | 95.2 | 1050 | 810 | 6500 | |||
| YR5602-4 | 1600 | 1500 | 185.7 | 95.3 | 0.87 | 1130 | 862 | 1.8 | 6700 |
| YR5603-4 | 1800 | 208.7 | 95.4 | 1225 | 894 | 6900 | |||
| YR6301-4 | 2000 | 231.6 | 95.5 | 1379 | 904 | 8450 | |||
| YR6302-4 | 2240 | 259.2 | 95.6 | 1517 | 918 | 8600 | |||
| YR6303-4 | 2500 | 1500 | 288.9 | 95.7 | 0.87 | 1643 | 948 | 1.8 | 8900 |
| YR4001-6 | 220 | 1000 | 28.3 | 92.5 | 0.81 | 416 | 328 | 2600 | |
| YR4002-6 | 250 | 1000 | 31.6 | 92.7 | 0.82 | 468 | 330 | 2700 | |
| YR4003-6 | 280 | 1000 | 35.4 | 92.8 | 0.82 | 468 | 374 | 2800 | |
| YR4004-6 | 315 | 39.7 | 93 | 561 | 346 | 2900 | |||
| YR4005-6 | 355 | 1000 | 44.7 | 93.2 | 0.82 | 656 | 333 | 1.8 | 3000 |
| YR4501-6 | 400 | 49.6 | 93.5 | 0.83 | 694 | 354 | 3700 | ||
| YR4502-6 | 450 | 55.1 | 93.6 | 0.84 | 711 | 390 | 3800 | ||
| YR4503-6 | 500 | 61.1 | 93.8 | 788 | 389 | 3900 | |||
| YR4504-6 | 560 | 1000 | 68.2 | 94 | 0.84 | 886 | 385 | 1.8 | 4000 |
| YR5001-6 | 630 | 75.6 | 94.3 | 0.85 | 682 | 573 | 4500 | ||
| YR5002-6 | 710 | 85.1 | 94.5 | 0.85 | 748 | 587 | 4650 | ||
| YR5003-6 | 800 | 1000 | 95.6 | 94.7 | 0.85 | 830 | 591 | 1.8 | 4800 |
| YR5004-6 | 900 | 107.5 | 94.8 | 896 | 621 | 5000 | |||
| YR5601-6 | 1000 | 119.2 | 95 | 912 | 701 | 6500 | |||
| YR5602-6 | 1120 | 1000 | 133.3 | 95.1 | 1026 | 696 | 6700 | ||
| YR5603-6 | 1250 | 148.6 | 95.2 | 0.85 | 1118 | 712 | 6900 | ||
| YR6301-6 | 1400 | 166.3 | 95.3 | 1129 | 759 | 8450 | |||
西安西玛电机质量保证
西安泰富西玛YR系列(H355-1000)高压三相异步电机-YR560-10/YR5601-10-630KW-6KV（含加热器）订货须知（用户订货时须注明如下要求）
电机型号(YR3551-4) 安装方式(IMB3)
额定功率(220kW) 防护等级(IP23)
额定电压(6000V) 冷却方法(IC01)
额定频率(50Hz) 绝缘等级(F级)
同步转速(1500r/min) 环境条件(海拔1000m，环境温度40℃)
1、订货时请先查阅产品样本，确定所需产品的型号规格等数据，尽可能选择样本所列的标准规格产品，在订货合同中请注明电动机的型号、功率、调速、电压、频率、噪声及安装型式等。若未注明噪声等级，均按2级供货。 2、变频器常用的控制方式 低压通用变频输出电压为380～650V，输出功率为0.75～400kW，工作频率为0～400Hz，它的主电路都采用交—直—交电路。 2.1U/f=C的正弦脉宽调制（SPWM）控制方式 其特点是控制电路结构简单、成本较低，机械特性硬度也较好，能够满足一般传动的平滑调速要求，已在产业的各个领域得到广泛应用。
2、如有特殊要求，如双轴伸、出线盒位置反盒、转轴逆向旋转、需要制成湿热带型，或户外防腐型及其他等，均需在合同中明确注明，并事先与我厂联系。从而使定子、转子相碰扫膛，普通电机能降频或升频使用，西玛电机YJTKS4004-2-315KW-10KV水冷型笼型转子异步电机B3卧式
