品牌:施耐德
起订:1台
供应:999台
| 品牌 : | 施耐德 | 型号 : | EOCR-DS3 |
| 应用范围 : | 电流 | 额定电流 : | 05-60A |
| 额定电压 : | 110V、220V |
上海韩施电气自动化设备有限公司作为施耐德EOCR指定中国区代表处，公司始终致力于施耐德EOCR全系列产品销售和技术服务，深受广大用户的信赖，施耐德EOCR为韩国大的电动机保护器生产企业，EOCR提供3000多种不同型号的高质量产品给全世界各个不同领域的客户，产品广泛应用于钢铁、石化、电力、机械、纺织、造纸、OEM等众多领域，EOCR产品具有设计精巧、动作可靠准确、保护功能全等特点。

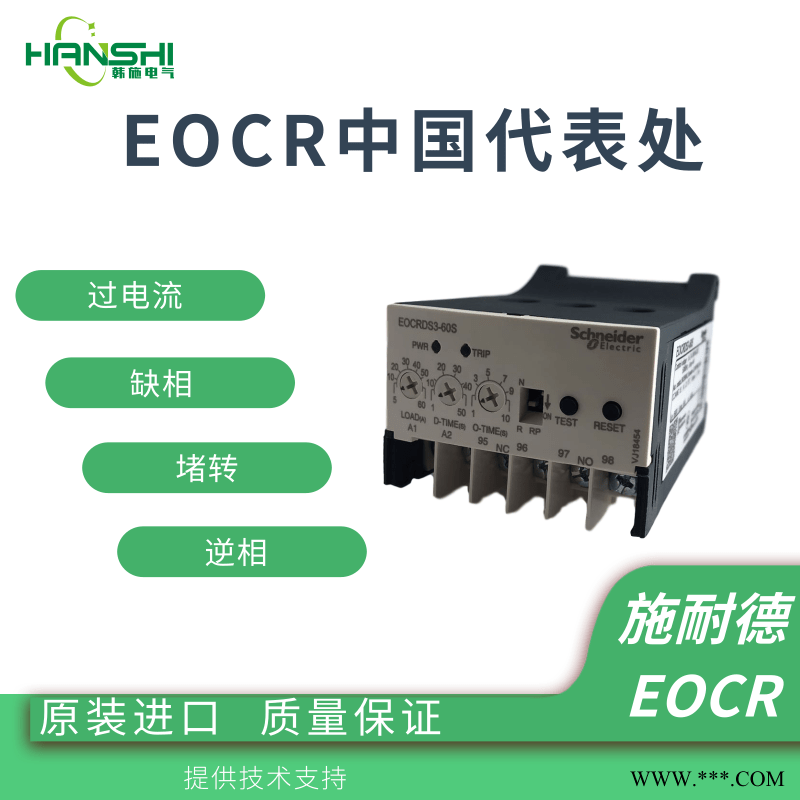

EOCR-DS3具有过电流、缺相、堵转和反转保护，35mm导轨安装，线缆上下直穿式通过更方便，根据不同的保护电流范围分为EOCRDS3-05S,EOCRDS3-30S,EOCRDS3-60S.产品可根据现场需求自行设定安全模式N和R型。对于超过60A以上的负载可通过EOCRDS3-05S配合电流互感器使用，可保护3600A负载，适用于各种环境。

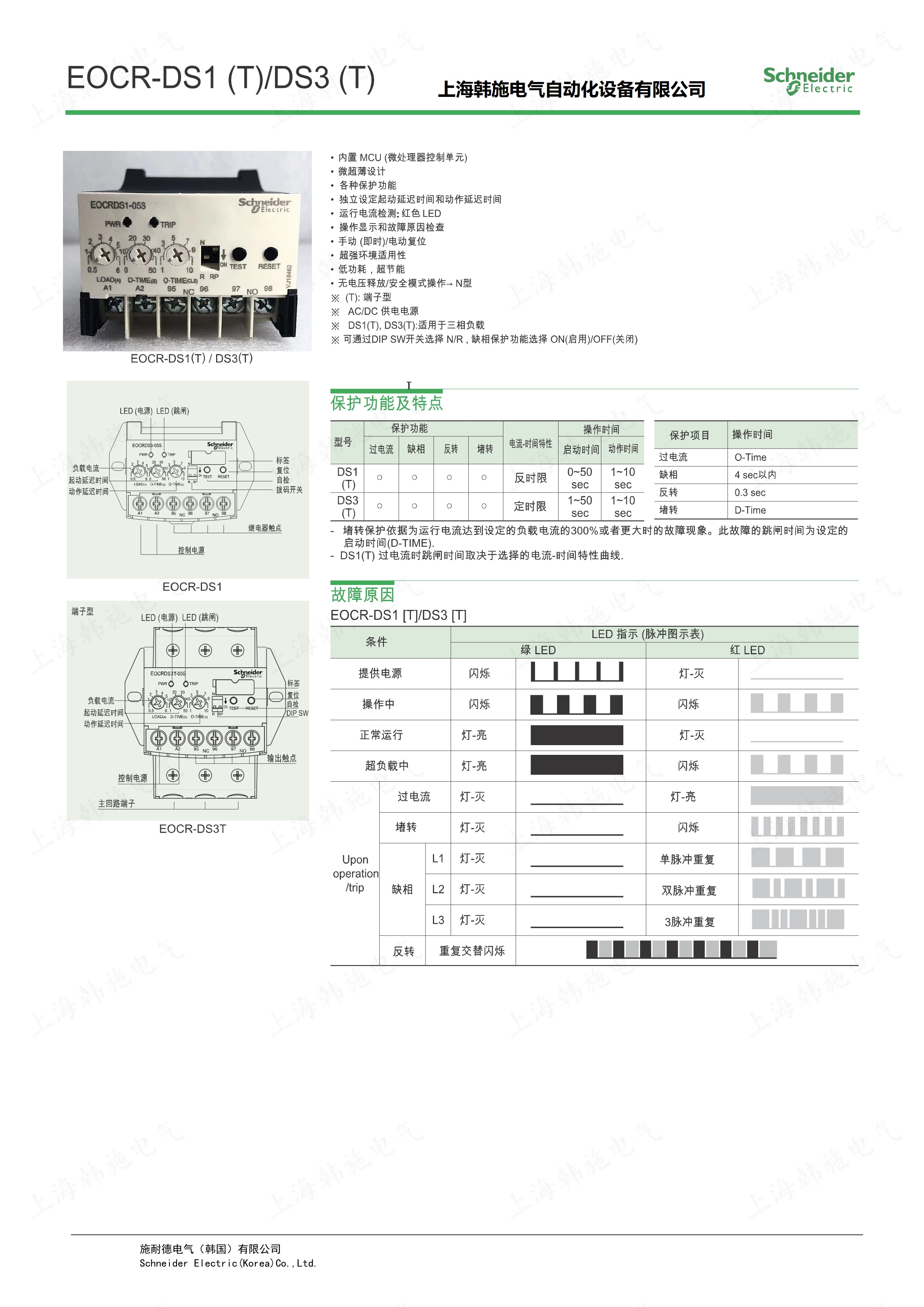

EOCR-DS3施耐德韩国三和电流相序保护器产品特点：
◆ 内置MCU（微处理器控制单元）
◆ 微超薄设计
◆ 各种保护功能
◆ 独立设定起动延迟时间和动作时间
◆ 运行电流检测：红色LED
◆ 操作显示和故障原因检查
◆ 手动（即时）/电动复位
◆ 超强环境适用性
◆ 低功耗、超节能
◆ 无电压释放/安全迷失操作--N型
保护功能
保护功能 | 保护动作时间 |
过电流 | O-Time |
缺相 | 4秒以内 |
堵转 | D-Time |
反转 | 0.3秒 |
技术参数
电流设定 | 规格 | 设定范围（DS1） | 设定范围（DS3） | ||
05 | 0.5~6A | 0.5~6A | |||
30 | 3.0~30A | 3.0~30A | |||
60 | - | 5.0~60A | |||
时间 | 启动时间 | D-Time | 0~50秒 | 1~50秒 | |
动作时间 | O-Time | 1~10秒 | 1~10秒 | ||
复位方式 | 手动（即时）/电动（远程）复位 | ||||
运行时间特性曲线 | 反时限 | 定时限 | |||
误差 | 电流 | ±10% | |||
时间 | ±15% | ||||
控制电源 | 电压 | S（改进型） | 24~240VDC/AC | ||
W（改进型） | 380~480VAC | ||||
频率 | 50/60HZ | ||||
辅助触点 | 输出触点 | 标准型：2-SPST（1a1b），经济型1-SPST（1c） | |||
状态 | R型 | 正常状态（提供电源后：95-96闭点，97-98开点） | |||
N型 | 正常状态（提供电源后：95-96开点，97-98闭点） | ||||
容量 | AC250V/3A电阻性 | ||||
绝缘 | 绝缘电阻 | 外壳与线路间 | 100MΩ或高于兆欧表DC500V | ||
耐压强度 | 外壳与线路间 | 2.0KV,50/60HZ,1min | |||
输出接点间 | 1.0KV,50/60HZ,1min | ||||
线路间 | 2.0KV,50/60HZ,1min | ||||
使用环境 | 温度 | 存储 | -30~+80℃ | ||
运行 | -20~+60℃ | ||||
湿度 | 30~85% RH无凝露 | ||||
安装 | 35mm DIN 导轨/固定 | ||||
