5G齿轮箱组装线 大洋电机插PIN机 铁芯插针机 电机插端子机 电机定子组件C插针机

价格:￥10000.00/台
品牌:研捷拓
起订:1台

发送询价

品牌 :	研捷拓	用途 :	用于自动完成电机定子插端子作业
产品用途 :	用于自动完成电机定子插端子作业

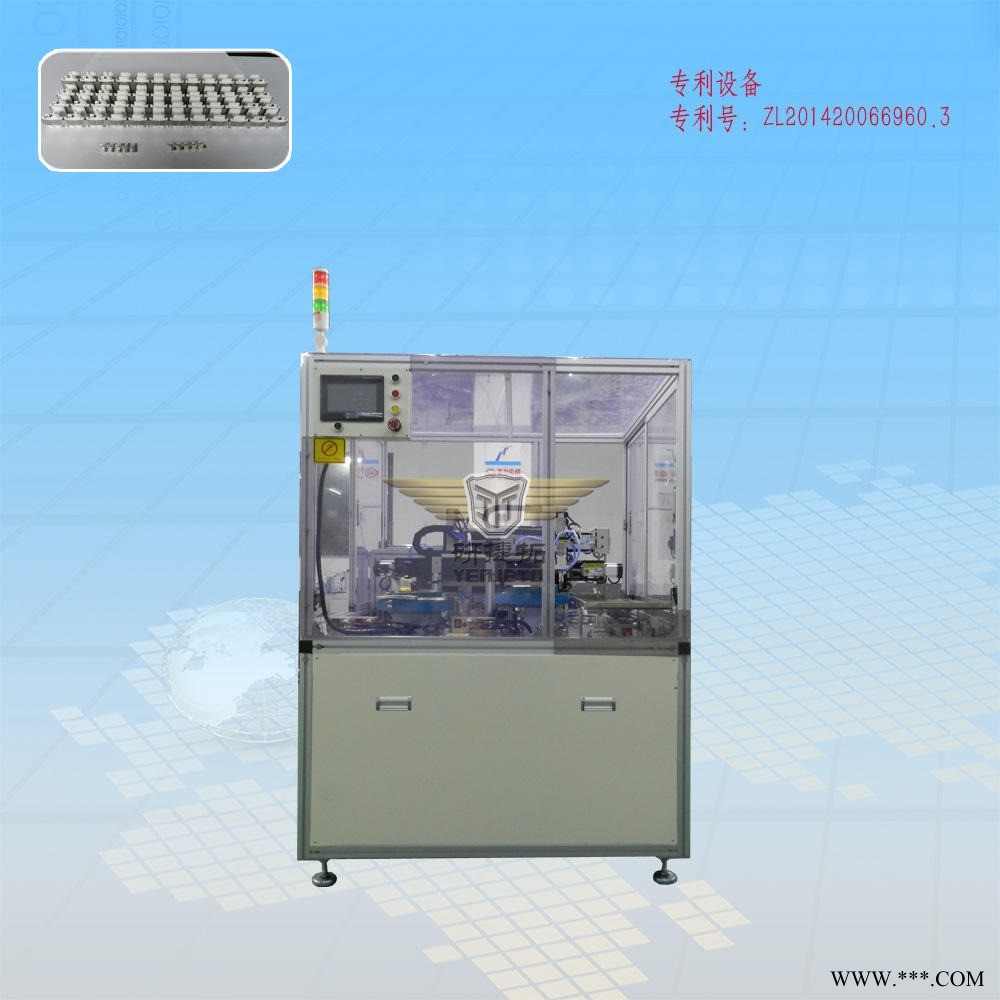

电机定子组件C插针机

产品编号： 014

产品品牌： 研捷拓

产品简介： 该设备用于自动完成电机定子插端子作业。端子采用振动盘供料方式,散料包装；送端子采用直振和分料机构

1、设备工作流程：

振盘供端子    直振送端子    模组化机械手



手工放铁芯铁芯推入移载平台伺服移载插端子合格品推出合格品托盘

2、设备相关参数及功能要求：

序号	项目名称	参数	备注
1	插接循环周期	3秒钟/次	完成整个工件压接节拍小于14S（含上料移位）
2	插接工装	可以进行多套工装更换	通过更换压接工装可以兼容不同厚度及不同位置方式（插入位置可设置），厚度兼容10mm-50mm。
3	插接精度	误差小于0.01MM	端子切点处毛刺高度0.1mm 端子插入后，定子端部槽口处与端子折弯处平齐，不平度0.1mm，
4	监控模式	多种监控模式	参数设定、高度数值、位置数值
5	控制方式	自动/手动转换	设备所有动作应具有自动、手动方式选择功能，合理设计操作面板及安装位置.
6	作业模式	1人1机
7	设备外型尺寸	(L*W*H)	1200×1000×1700（毫米）
8	电气控制(异常处理)	异常报警实时情况实时显示在触摸屏上	采用 品牌控制器，采用7寸
9	操作安全	按钮启动或脚踏开关启动	并有防护门关闭检测装置，设有光电保护装置以确保操作人员的安全。配备紧急停止、回零复位装置
10	压接质量要求	CPK>1.33
11	压接行程及高度调节	自动	采用伺服电机调节高度及压接位置。
12	纠偏功能	自动	具备自动修正位置偏移量功能
13	产品数据保存功能	20个

1. 电源标准：符合中国供电标准电源220V±10％50Hz；

2. 气源压力：0.550.6Mpa；

3. 环境温度：040；

4. 电气线路安装规范整齐、标准，螺丝紧固及接地良好，散热条件良好，采用 新一代程序控制，程序控制稳定，调试和维修方便，线路板制作可靠。

4、主要标准件说明：

• PLC：三菱、松下、西门子

• 触摸屏：威伦、显控、松下

• 电气标准件：施耐德、富士、和泉

• 传感器元件：欧姆龙、松下、基恩士

• 伺服电机：松下伺服电机

• 气动件：SMC、FESTO

• 分割器：三共、潭子

• 机械标准件：NSK、THK、NTN、HIWIN、MISUMI

5、设备外观：

• 设备色与甲方要求为参考（或提供的样板相同）。

• 设备没有明显的碰撞痕迹与切削痕迹。

• 油漆分布良好，没有掉漆现象。

• 设备表面光滑，没有凹凸不平的异物。

• 镀膜部分没有破损。

6、售后说明：
供方需要负责对需方的设备操作人员和工程技术人员进行操作和常见操作异常排除培训，直到需方能独立操作和进行故障排除为止；
设备整体保修1年（人为损坏除外)，从设备验收报告签字开始，正常使用产生的各种损坏由乙方负责免费维修和更换；保修期过后收取材料、配件费，免人工服务费；终身服务和技术支持。
